52 FEP630, FEW630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | CI/FEP630/FEW630/FEH630-DE REV. F
... 6 Digitale Kommunikation
... Standard-Ethernet-Kommunikation
Einsatz in explosionsgefährdeten Bereichen
WARNUNG
Es gibt Einschränkungen des M12-Steckers in Kombination
mit einem ATEX / IECEx zugelassenen Durchflussmesser.
Ethernet-Kabel direkt an die
Klemmen der Standard-Ethernet-
Einsteckkarte angeschlossen
Ethernet-Kabel an den M12-Stecker
am Messumformergehäuse
angeschlossen
Sicherungsclip
WARNUNG
Bei Verwendung des M12-Steckers in Kombination mit einem
ATEX / IECEx zugelassenen Durchflussmesser muss ein
Sicherungsclip angebracht werden.
• Der Einsatz oder Betrieb des Geräts ohne M12-
Sicherungsclip ist nicht zulässig.

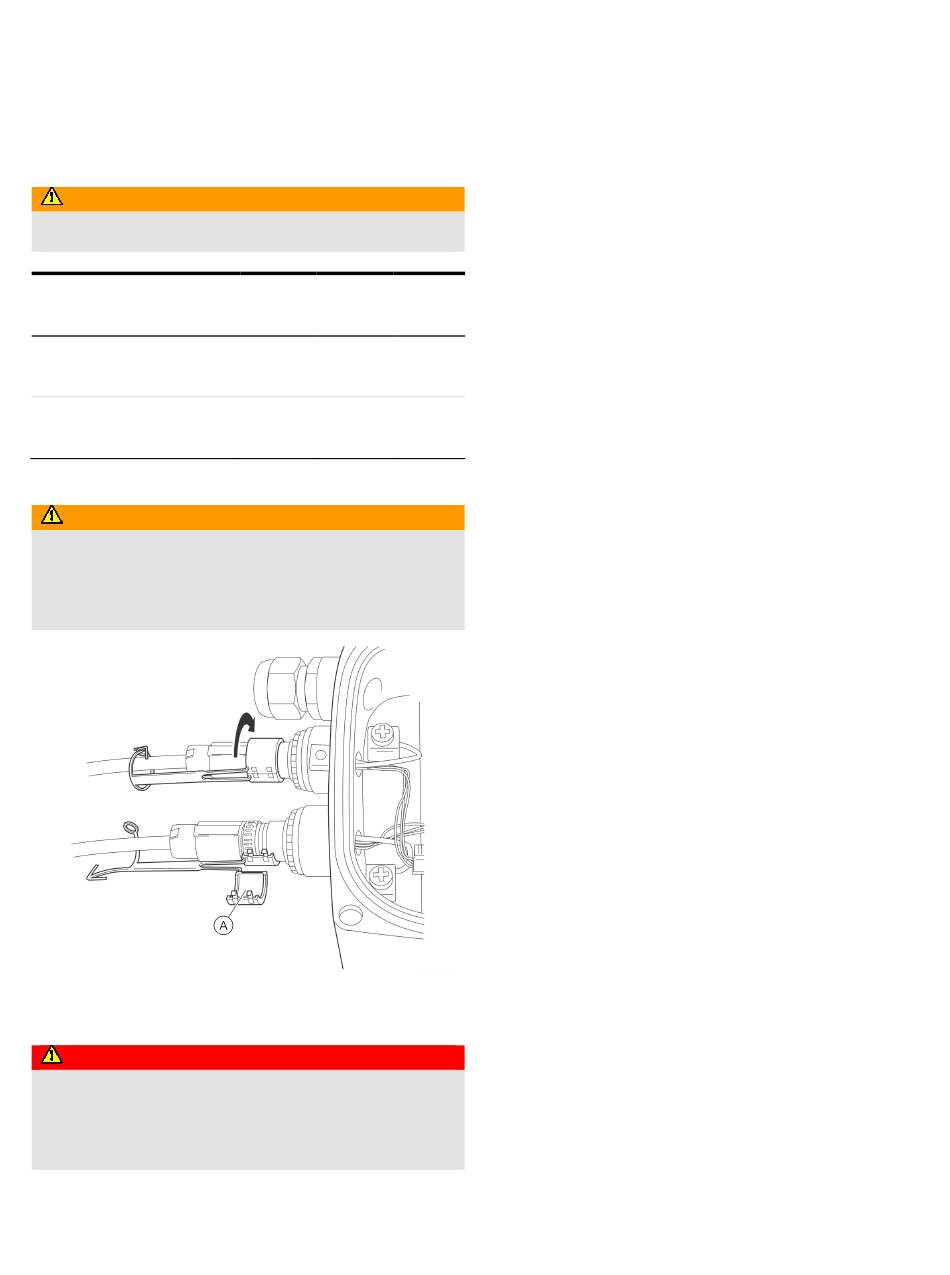

A Sicherungsclip
Abbildung 73: Befestigung des Sicherungsclips
GEFAHR
Explosionsgefahr
Explosionsgefahr durch Verbinden oder Trennen des M12-
Steckers im spannungsführenden Zustand des Geräts.
• Den M12-Stecker nur Verbinden oder Trennen, wenn das
Gerät spannungsfrei ist.
Kein Ex- ATEX/IECEx/ Div 2
Bereich EAC-Ex
Zone 2
Y Y Y
Y Y N
1. Die Verschlusskappe des Metallsteckers M12 am Gehäuse des
Messumformers entfernen.
2. Das kundenseitige M12-Steckerkabel anschließen.
3. Den beiliegende Sicherungsclip um den M12-Stecker und
diesen schließen, bis der Sicherungsclip einrastet und den
Sicherungsclip durch das Schließen von Stift und Stiftauge
sichern.
