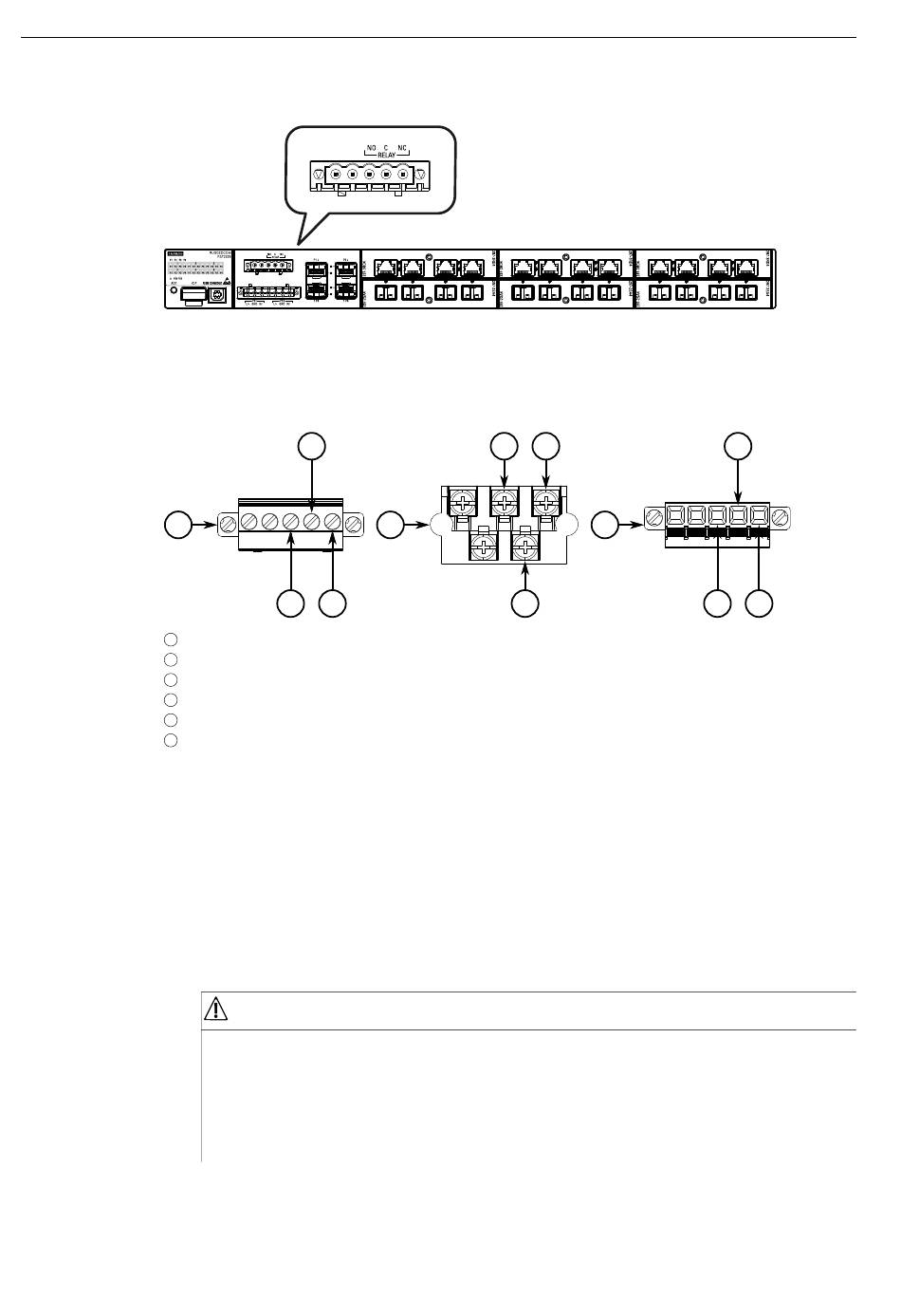

Abbildung 2.4
Die Klemmenbezeichnungen sind zur einfachen Zuordnung auf dem Gerät
angebracht.
1
1
2
3
4
5
6
Abbildung 2.5

Vorgehensweise

Um das fehlersichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
1.
2.
RUGGEDCOM RST2228
Betriebsmittelhandbuch, 04/2025, C79000-G8900-1359-24
Reihenklemmenanschluss für das fehlersichere Alarmrelais
5
4 6
Europäische Reihenklemme (Euroblock)
Reihenklemme mit Schraubanschluss
Reihenklemme mit Federkraft
Öffnerkontakt (NC)
Gemeinsamer Kontakt
Schließerkontakt (NO)
Klemmen für das fehlersichere Alarmrelais
Die Sicherheitsabdeckung entfernen.
Falls vorhanden, die Reihenklemme für das fehlersichere Alarmrelais vom Gerät
abziehen.
NOTICE
Anschlüsse für europäische Reihenklemmen (Euroblock)
Werden Drähte auf eine steckbare europäische Reihenklemme (Euroblock)
aufgelegt, sind folgende Anforderungen zu beachten:
• Beim Abisolieren der Drähte aus der externen Spannungsquelle entfernen
Sie bis zu 6,6 mm (0,27 in) ± 0,5 mm (0.02 in) der Isolierung.
2.4 Anschließen des fehlersicheren Alarmrelais
4 6
2
5
Installieren des Geräts
5
3
4 6
