Kommunikationsports

Das Gerät verfügt über vier Buchsen für kleinere steckbare Transceiver (SFP+) für
Uplink-Verbindungen sowie über sechs Steckplätze für im Feld austauschbare
Medienmodule.
Medienmodule lassen sich zur Erweiterung und kundenspezifischen Anpassung
der Fähigkeiten des Geräts an den spezifischen Anwendungsbedarf einsetzen. Es
stehen zahlreiche Module zur Verfügung, die jeweils mit Kommunikationsports
eines bestimmten Typs ausgestattet sind: Ethernet in Kupfertechnik, Ethernet in
Glasfasertechnik und SFP. Auch spezielle Medienmodule sind erhältlich.
Das Gerät ist in der Lage, SFP-Typen und Funktionen der Port-Hardware zur Laufzeit
zu analysieren.
Der Status jedes Kommunikationsports wird in der Statusanzeige angezeigt. Weitere
Informationen finden Sie unter "Statusanzeigefeld" (Seite 7).
Nutzen Sie RUGGEDCOM ROS, um zu ermitteln, mit welchen Ports das Gerät
ausgestattet ist. Weitere Informationen finden Sie im
Konfigurationshandbuch" [https://support.industry.siemens.com/cs/ww/en/ps/24744/
man]

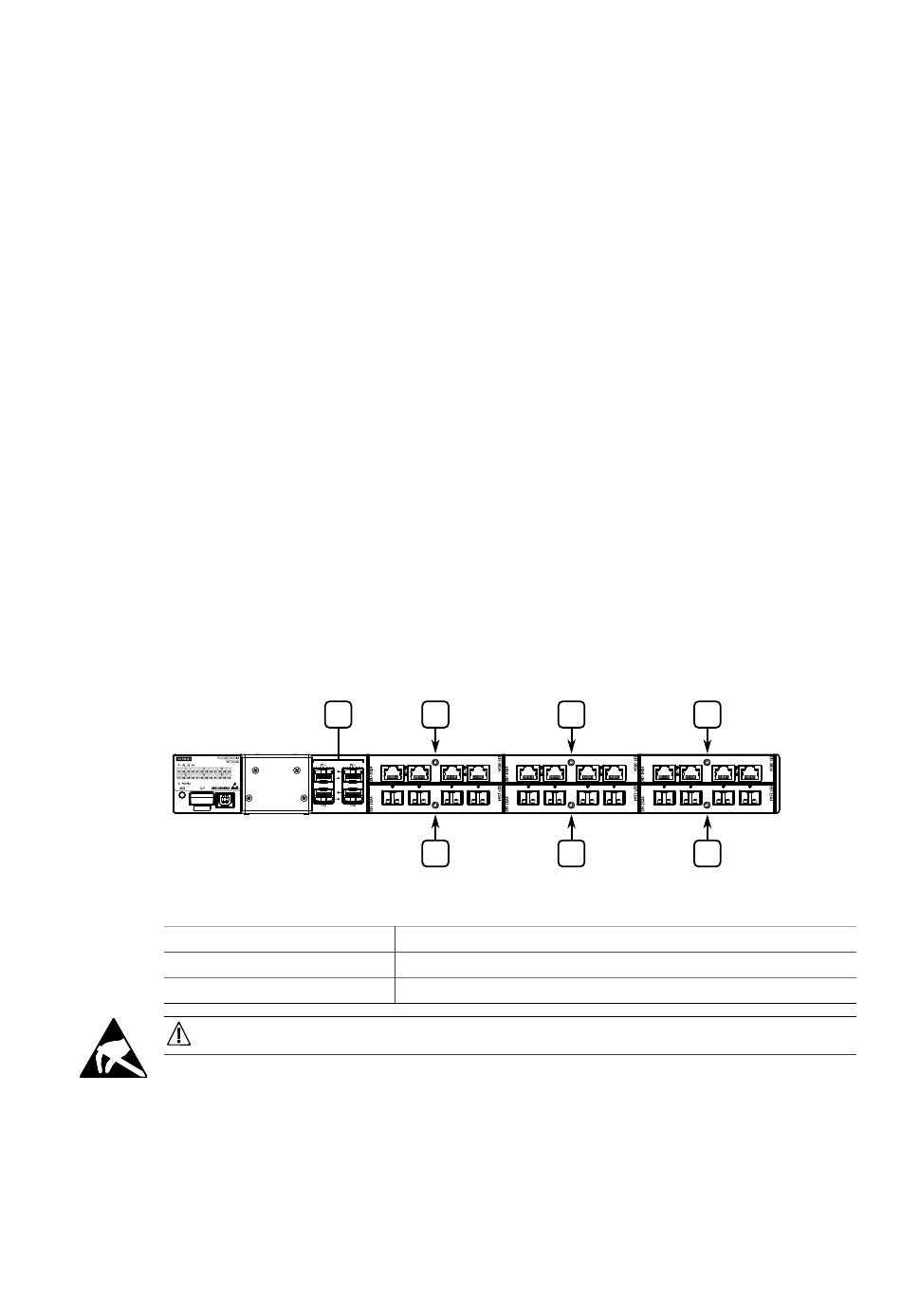

Abbildung 3.1
Elektrostatisch gefährdete Bauteile (EGB)
Module und SFPs enthalten elektrostatisch gefährdete Bauteile.
Diese Bauteile können bei unsachgemäßem Umgang leicht zerstört werden.
Beachten Sie folgende Anweisungen, um Schäden zu vermeiden:
•
RUGGEDCOM RST2228
Betriebsmittelhandbuch, 04/2025, C79000-G8900-1359-24
für die installierte Softwareversion.
0
Steckplatzbezeichnungen
Steckplatz
0
1 bis 6
NOTICE
Berühren Sie die Module/SFPs nur, wenn Arbeiten ausgeführt werden müssen.
1 3
2 4
4 Anschlüsse für SFP/SFP+-Transceiver
