Installieren des Geräts
2.5.2 Anschließen an die Hauptstromversorgung
•
•
•
•
•
•
Vorgehensweise
1.
2.
32
Weitere Informationen finden Sie unter "Technische Daten der
Stromversorgung" (Seite 55).
Die Größe des externen Leistungsschalters/der externen Sicherung ist anhand
des Bemessungswerts der internen Sicherung zu wählen.
Weitere Informationen finden Sie unter "Technische Daten der
Stromversorgung" (Seite 55).
Zwischen Gerät und Netz muss ein Leistungsschalter mit einem Bemessungswert
von maximal 20 A installiert werden.
Nach Möglichkeit ist ein separater Leistungsschalter für jede Stromversorgung zu
verwenden.
Für maximale Redundanz in einer Konfiguration mit zwei Stromversorgungen
verwenden Sie zwei voneinander unabhängige Spannungsquellen.
In der Nähe des Geräts muss eine leicht zugängliche Steckdose oder eine
Trenneinrichtung installiert werden.
Die Geräte müssen nach den örtlich geltenden Normen und Vorschriften für
Verdrahtungen installiert werden.
Die Sicherheitsabdeckung entfernen.
Falls vorhanden, die Reihenklemme vom Gerät abziehen.
NOTICE
Anschlüsse für europäische Reihenklemmen (Euroblock)
Werden Drähte auf eine steckbare europäische Reihenklemme (Euroblock)
aufgelegt, sind folgende Anforderungen zu beachten:
• Beim Abisolieren der Drähte aus der externen Spannungsquelle entfernen
Sie bis zu 6,6 mm (0,27 in) ± 0,5 mm (0.02 in) der Isolierung.
Entfernen Sie nicht mehr als 7,4 mm (0.29 in). Werden die Drähte
weiter abisoliert als empfohlen, kann unisolierter Draht außerhalb der
Reihenklemme verbleiben.

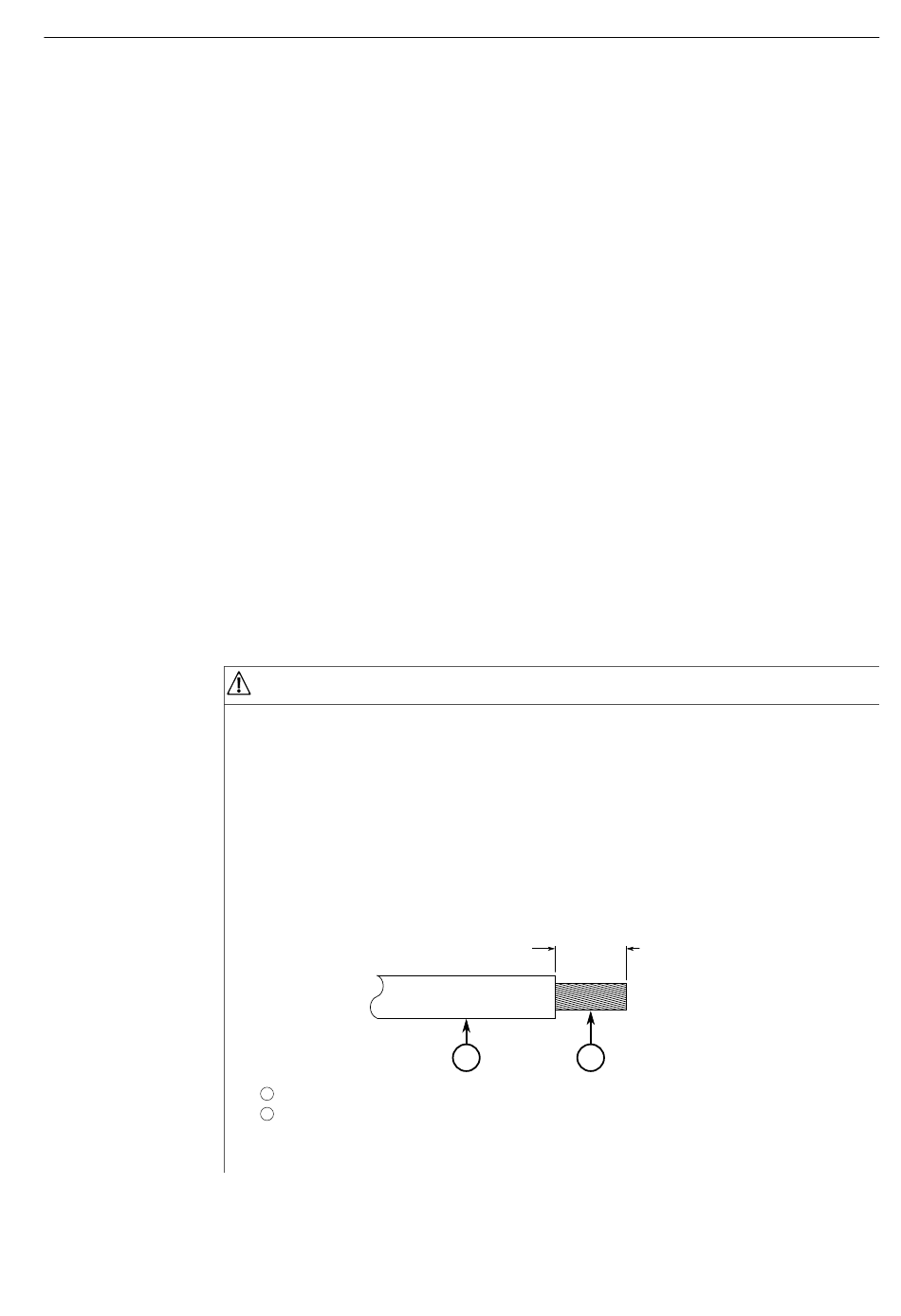

6.6 mm (0.27 in) ± 0.5 mm (0.02 in)
Isolierung
1
Draht
2
Abbildung 2.12
1
Maße Abisolierung
2
