Senkkopfschrauben M3 0,5 x 5 mm
Flachkopfschrauben
Montage des Geräts in einem Baugruppenträger (Rack)
Gehen Sie zur Montage des Geräts in einem Baugruppenträger wie folgt vor:
1.
2.
RUGGEDCOM RST2228
Betriebsmittelhandbuch, 04/2025, C79000-G8900-1359-24
Kleinteile

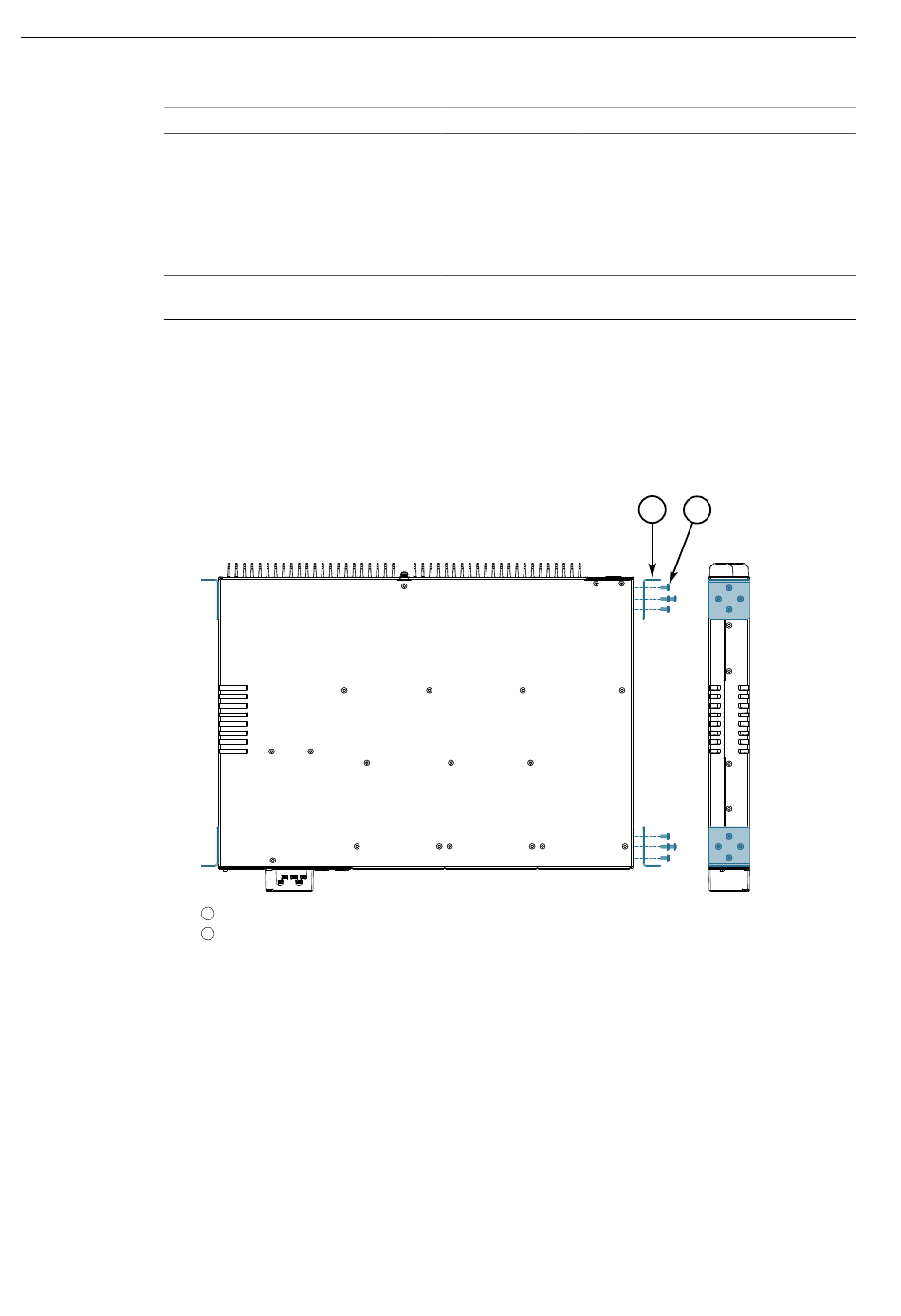

Bringen Sie die vier Befestigungswinkel an beiden Seiten des Gehäuses mit je
vier Senkkopfschrauben M3 0,5 x 5 mm an.
Befestigungswinkel
1
Schraube
2
Abbildung 2.1 Montage in Baugruppenträger
Schieben Sie das Gerät in den Baugruppenträger.
Wenn die Module und Ports von vorn zugänglich sein sollen, schieben Sie die
Stromversorgungsseite des Geräts zuerst ein. Kehren Sie die Einbaurichtung um,
wenn Stromversorgungen, Managementports und LEDs von vorn zugänglich
sein sollen.
Anzahl
16 Zum Anbringen der Befestigungswinkel
am Gerät.
Im Lieferumfang des Geräts enthalten
oder als Teil eines separaten
Montage-Kits erhältlich. Weitere
Informationen finden Sie unter "Teile
und Zubehör" (Seite 15).
8 Zum Anbringen der Befestigungswinkel
an Baugruppenträger oder Schalttafel.
1
Installieren des Geräts
2.3 Montage des Geräts
Detail
2
