Installieren des Geräts
2.5.2 Anschließen an die Hauptstromversorgung
4.
34
5
1
4 6
4 6
3
5
Europäische Reihenklemme (Euroblock)
1
Steckbare Reihenklemme mit Schraubanschluss
2
Steckbare Reihenklemme mit Federkraft
3
Plusklemme für PS1
4
Masse-/Erdungsklemme für PS1
5
Minusklemme für PS1
6
Plusklemme für PS2
7
Masse-/Erdungsklemme für PS2
8
Minusklemme für PS2
9

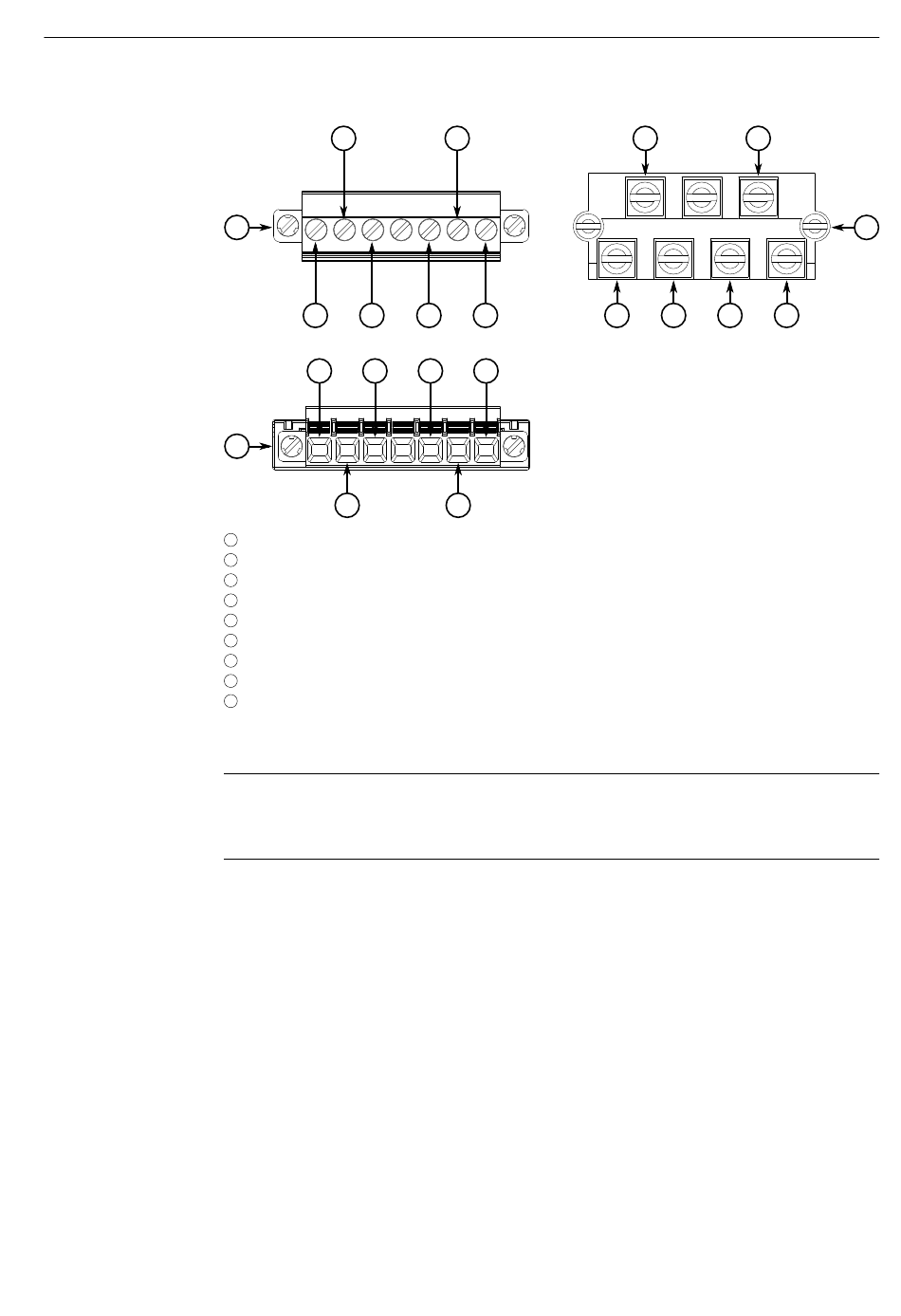

Abbildung 2.13 Klemmen PS1 und PS2
Hinweis
Beispiele für die verschiedenen Verdrahtungskombinationen finden Sie unter
"Beispielverdrahtungen" (Seite 36).
Stecken Sie die Reihenklemme wieder in das Gerät.
Für europäische Reihenklemmen (Euroblock) verwenden Sie zum Anziehen der
Sicherungsschrauben einen Schlitzschraubendreher.
8
7 9
7 9
8
5 8
4 6 7 9
