Installieren des Geräts
2.3 Montage des Geräts
3.
Montage des Geräts in einer Schalttafel
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
22
Hinweis
Da die im Gerät entstehende Wärme über das Gehäuse abgeführt wird, ist es
empfehlenswert, oberhalb und unterhalb des Gerätes einen Abstand von einer
Einbaueinheit bzw. 44 mm (1.75 in) einzuhalten. Dies ermöglicht eine gewisse
Luftkonvektion.
Eine Zwangsbelüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation
verringert die Umgebungstemperatur weiter und verbessert so die langfristige
Zuverlässigkeit aller im Baugruppenträger montierten Geräte.
Bringen Sie die Befestigungswinkel mit je zwei Flachkopfschrauben am
Baugruppenträger an.
Bringen Sie die Befestigungswinkel an beiden Seiten des Gehäuses mit je vier
Senkkopfschrauben M3-0,5 x 5 mm an.
Befestigungswinkel
1
Schraube
2

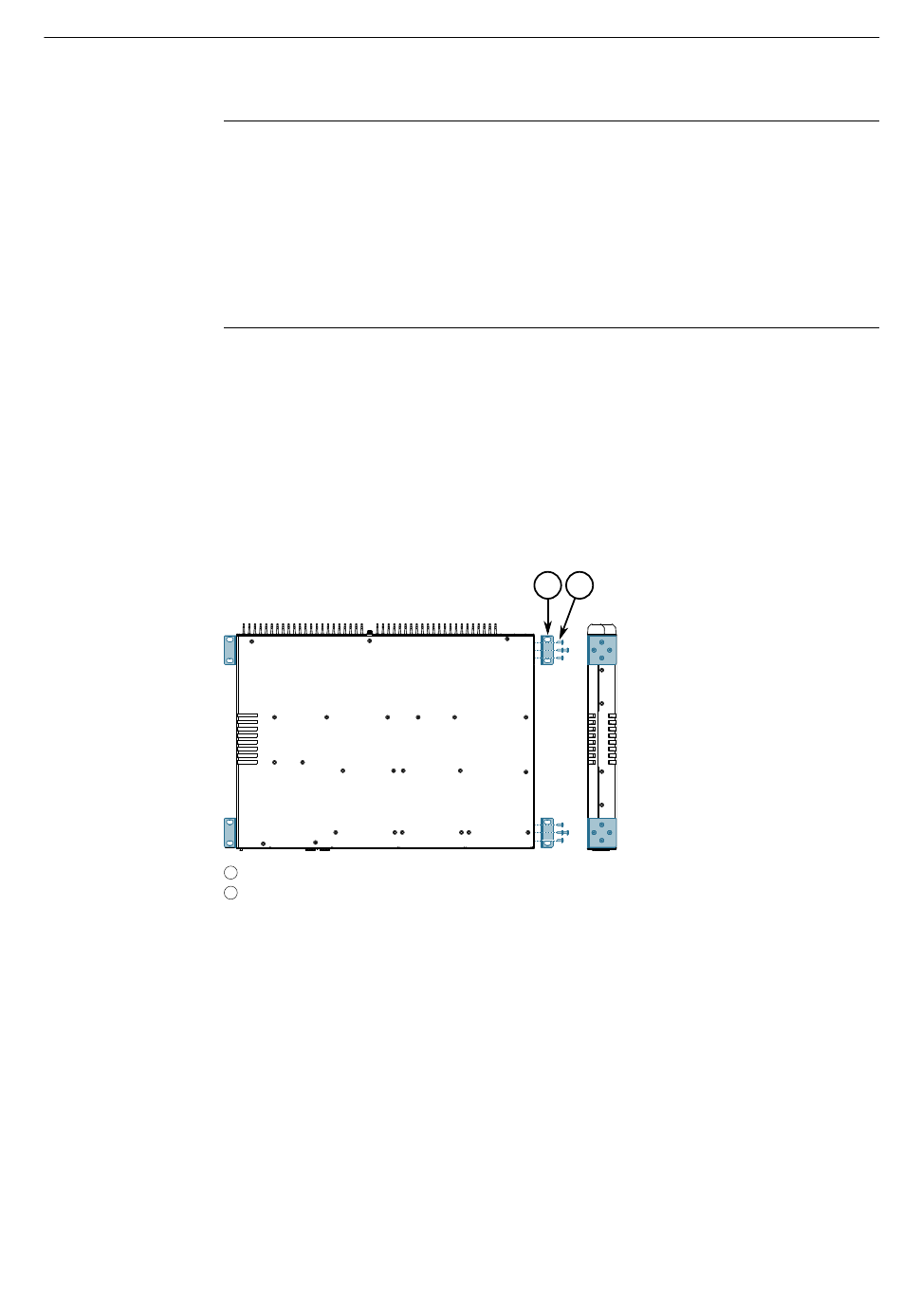

Abbildung 2.2 Montage der Befestigungswinkel
Halten Sie das Gerät an die Schalttafel und richten Sie die Befestigungswinkel an
den Montagebohrungen aus.
1 2
