Vorgehensweise
Um das fehlersichere Alarmrelais anzuschließen, gehen Sie wie folgt vor:
Hinweis
Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und
Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe in
Frage kommen.
Verwenden Sie Ringzungen der Größe M3.5 mit kurzen, isolierten Ringklemmen mit
einem Abstand von maximal 5 mm (0.2 in) zwischen Ringmitte und Isolierung.
1.
2.
3.
4.
RUGGEDCOM RST2428P
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1528-01
Die Sicherheitsabdeckung entfernen.
Falls vorhanden, die Reihenklemme für PoE und das fehlersichere Alarmrelais
vom Gerät abziehen.
Verbinden Sie die Reihenklemme mit einem E/A-Gerät.
1
Europäische Reihenklemme (Euroblock)
1
Reihenklemme mit Schraubanschluss
2

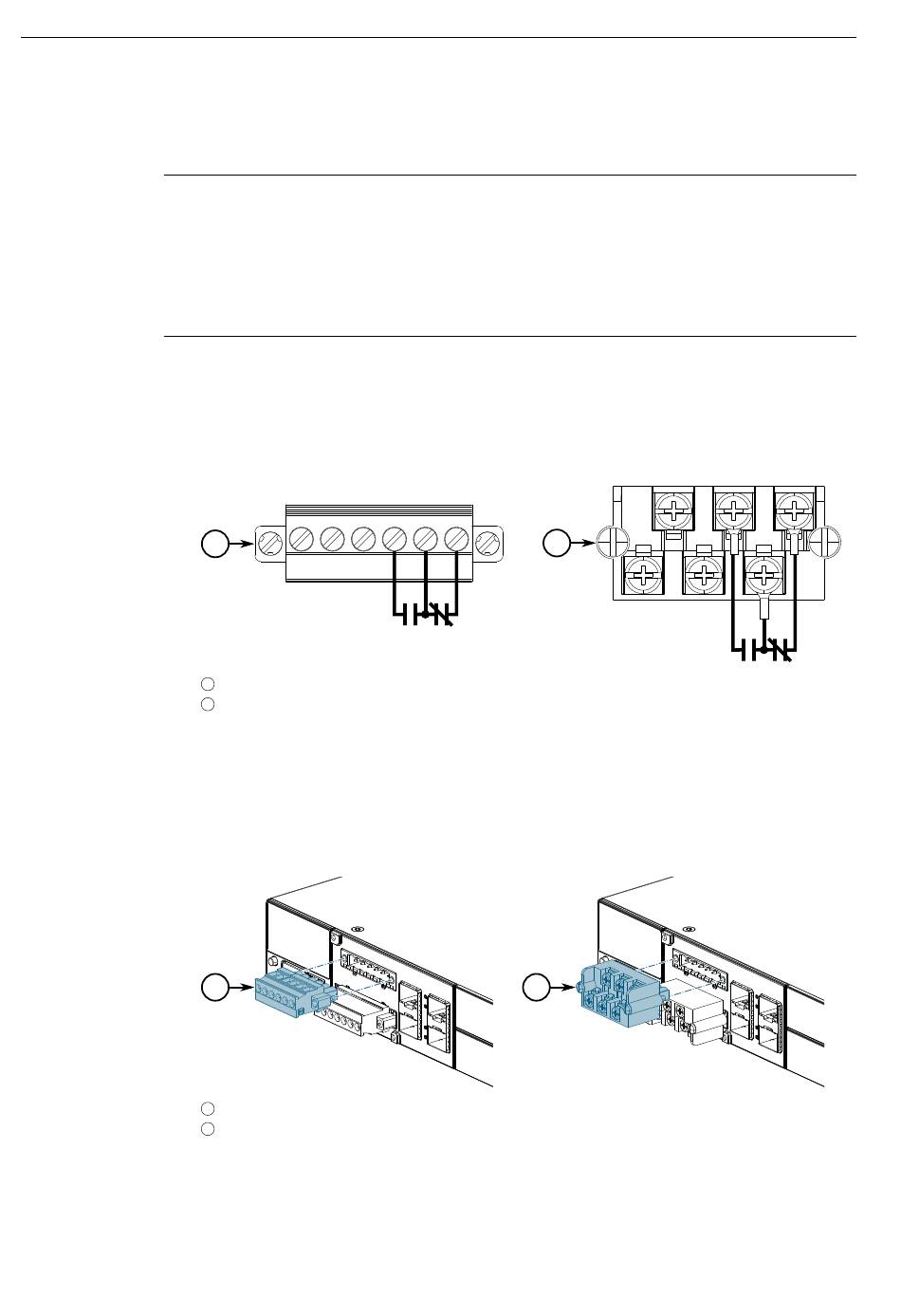

Abbildung 2.6
Klemmen für das fehlersichere Alarmrelais
Stecken Sie die Reihenklemme wieder in das Gerät.
Für europäische Reihenklemmen (Euroblock) verwenden Sie zum Anziehen der
Sicherungsschrauben einen Schlitzschraubendreher.
1
Europäische Reihenklemme (Euroblock)
1
Steckbare Reihenklemme mit Schraubanschluss
2
Abbildung 2.7
Montage der Reihenklemme für PoE und das fehlersichere Alarmrelais
2.4 Anschließen des fehlersicheren Alarmrelais
2
2
Installieren des Geräts
29
