Für jedes Stromversorgungsmodul stehen an einer steckbaren Reihenklemme
separate Plus-, Masse- und Minusklemmen zur Verfügung.

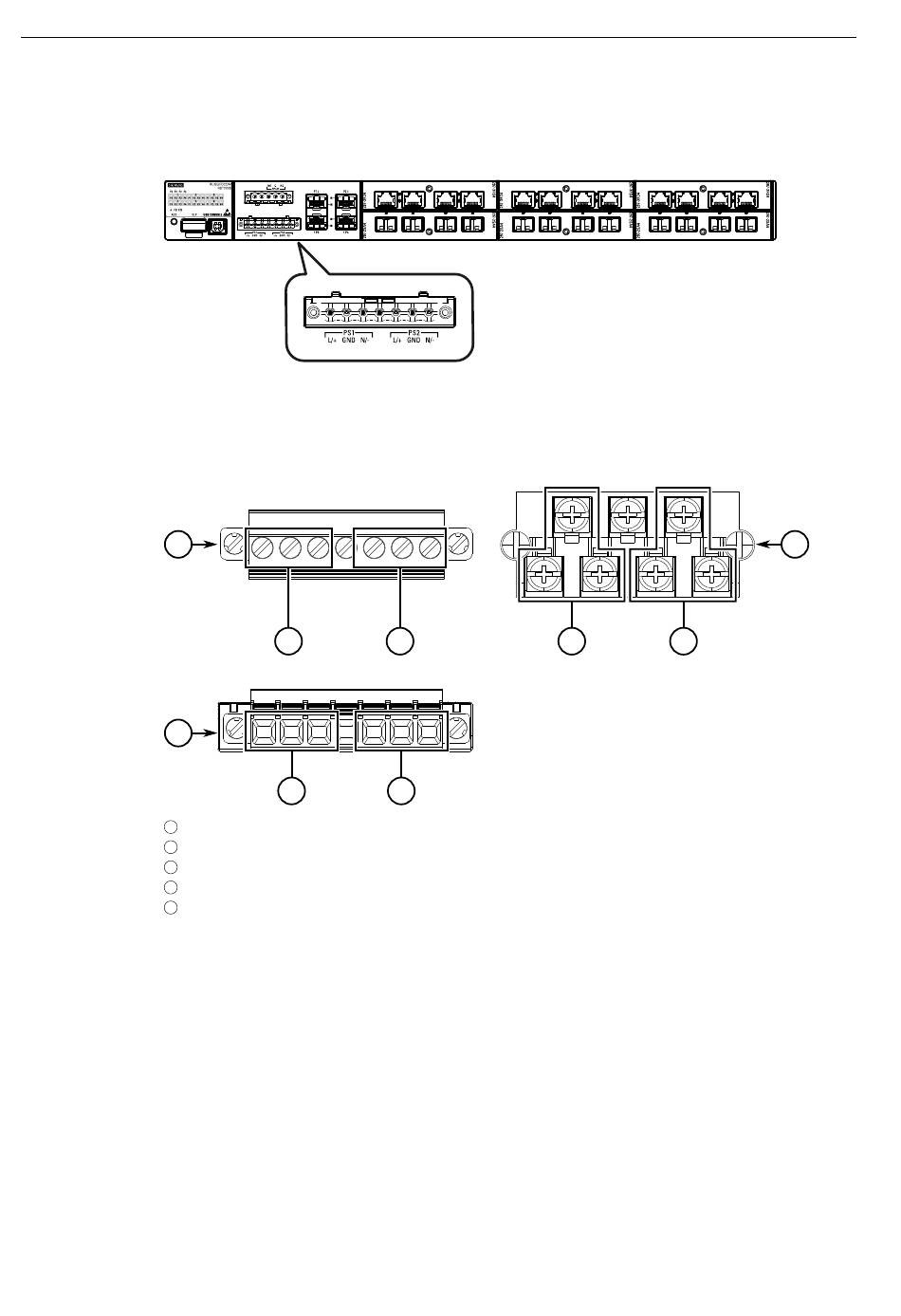

Abbildung 2.10
Die Klemmenbezeichnungen sind zur einfachen Zuordnung auf dem Gerät
angebracht.
1
3
1
2
3
4
5
Abbildung 2.11
Vor dem Anschließen der Netzspannung
•
•
RUGGEDCOM RST2228
Betriebsmittelhandbuch, 04/2025, C79000-G8900-1359-24
Anschluss Reihenklemme Hauptstromversorgung
4
4
Europäische Reihenklemme (Euroblock)
Reihenklemme mit Schraubanschluss
Reihenklemme mit Federkraft
Klemmen PS1
Klemmen PS2
Klemmen für PS1 und PS2
Für jeden Stromversorgungstyp ist eine Mindestleitergröße erforderlich.
Weitere Informationen finden Sie unter "Technische Daten der
Stromversorgung" (Seite 55).
Beim Bestimmen der Kabellängen ist sicherzustellen, dass an der
Eingangsklemme für die Stromversorgung die Nenneingangsspannung anliegt.
2.5.2 Anschließen an die Hauptstromversorgung
5
5
Installieren des Geräts
4 5
2
31
