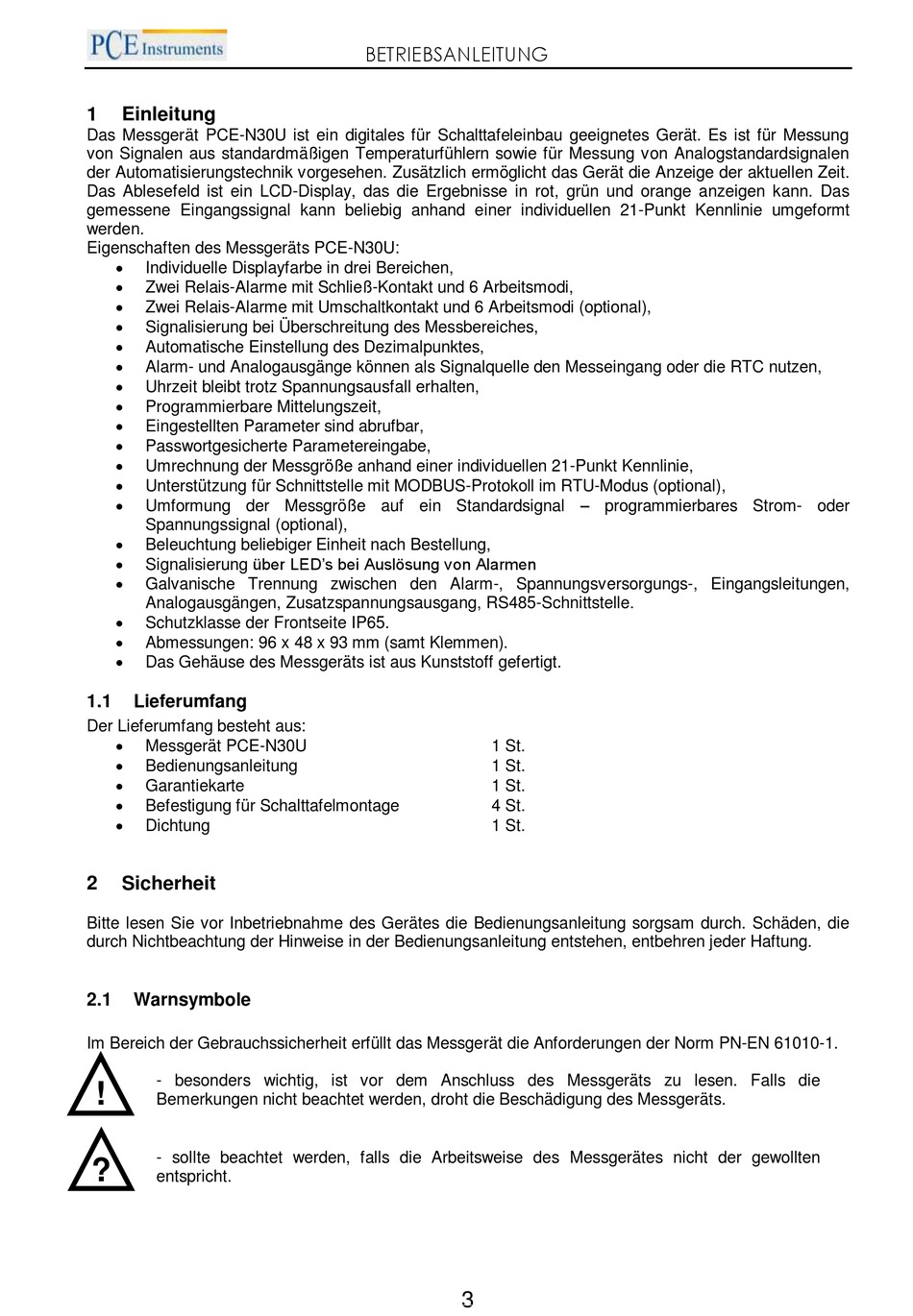

1
Einleitung
Das Messgerät PCE-N30U ist ein digitales für Schalttafeleinbau geeignetes Gerät. Es ist für Messung
von Signalen aus standardmäßigen Temperaturfühlern sowie für Messung von Analogstandardsignalen
der Automatisierungstechnik vorgesehen. Zusätzlich ermöglicht das Gerät die Anzeige der aktuellen Zeit.
Das Ablesefeld ist ein LCD-Display, das die Ergebnisse in rot, grün und orange anzeigen kann. Das
gemessene Eingangssignal kann beliebig anhand einer individuellen 21-Punkt Kennlinie umgeformt
werden.
Eigenschaften des Messgeräts PCE-N30U:
Individuelle Displayfarbe in drei Bereichen,
Zwei Relais-Alarme mit Schließ-Kontakt und 6 Arbeitsmodi,
Zwei Relais-Alarme mit Umschaltkontakt und 6 Arbeitsmodi (optional),
Signalisierung bei Überschreitung des Messbereiches,
Automatische Einstellung des Dezimalpunktes,
Alarm- und Analogausgänge können als Signalquelle den Messeingang oder die RTC nutzen,
Uhrzeit bleibt trotz Spannungsausfall erhalten,
Programmierbare Mittelungszeit,
Eingestellten Parameter sind abrufbar,
Passwortgesicherte Parametereingabe,
Umrechnung der Messgröße anhand einer individuellen 21-Punkt Kennlinie,
Unterstützung für Schnittstelle mit MODBUS-Protokoll im RTU-Modus (optional),
Umformung der Messgröße auf ein Standardsignal – programmierbares Strom- oder
Spannungssignal (optional),
Beleuchtung beliebiger Einheit nach Bestellung,
Signalisierung über LED's bei Auslösung von Alarmen
Galvanische Trennung zwischen den Alarm-, Spannungsversorgungs-, Eingangsleitungen,
Analogausgängen, Zusatzspannungsausgang, RS485-Schnittstelle.
Schutzklasse der Frontseite IP65.
Abmessungen: 96 x 48 x 93 mm (samt Klemmen).
Das Gehäuse des Messgeräts ist aus Kunststoff gefertigt.
1.1
Lieferumfang
Der Lieferumfang besteht aus:
Messgerät PCE-N30U
Bedienungsanleitung
Garantiekarte
Befestigung für Schalttafelmontage
Dichtung
2
Sicherheit
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die
durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.
2.1
Warnsymbole
Im Bereich der Gebrauchssicherheit erfüllt das Messgerät die Anforderungen der Norm PN-EN 61010-1.
- besonders wichtig, ist vor dem Anschluss des Messgeräts zu lesen. Falls die
! !
Bemerkungen nicht beachtet werden, droht die Beschädigung des Messgeräts.
- sollte beachtet werden, falls die Arbeitsweise des Messgerätes nicht der gewollten
?
entspricht.
BETRIEBSANLEITUNG
1 St.
1 St.
1 St.
4 St.
1 St.
3
