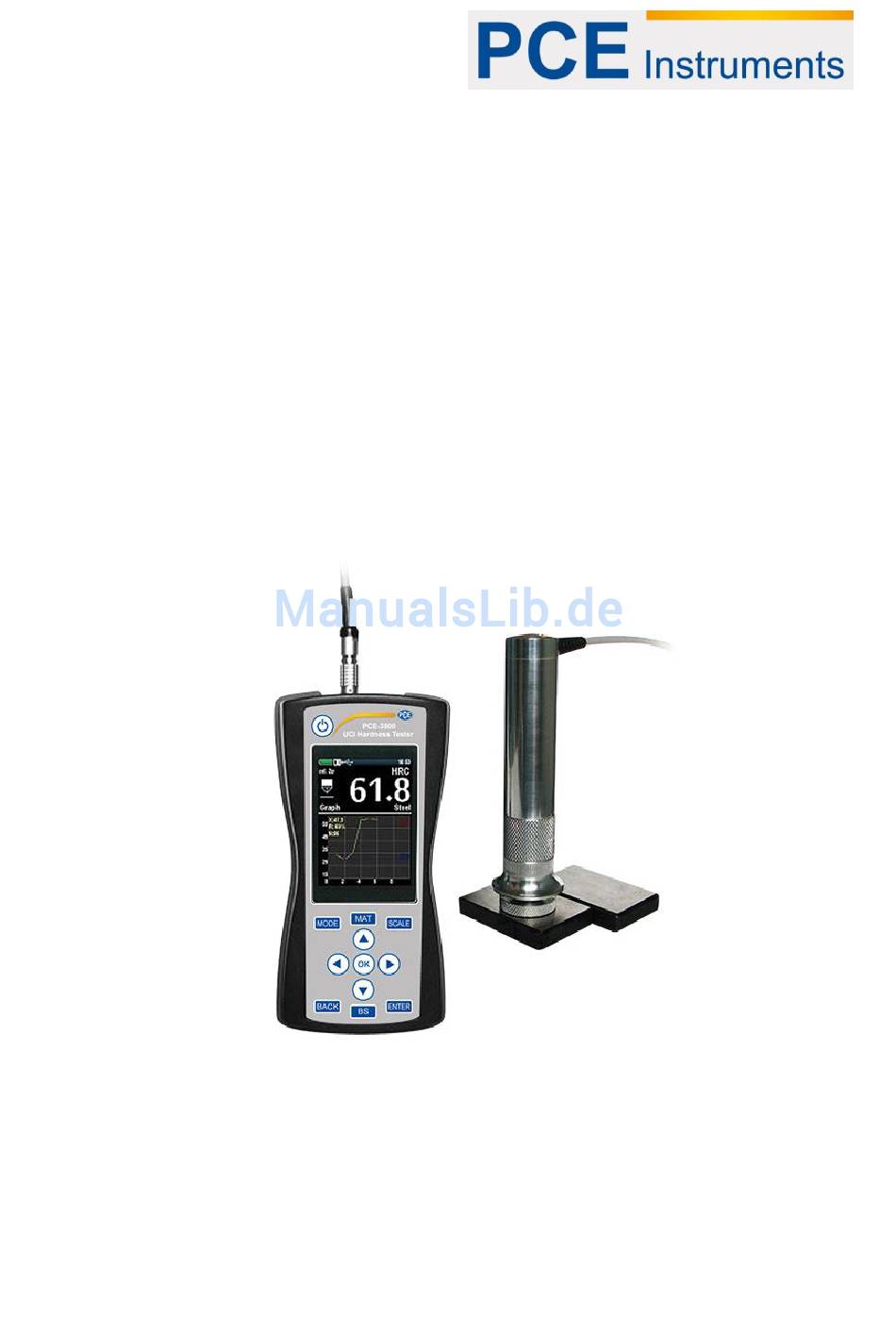

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung UCI Härtemessgerät PCE-3500 Version 1.0 Erstelldatum 19.03.2015 Letzte Änderung 19.03.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 4 Sicherheitsinformationen ..................4 Spezifikationen ......................5 Systembeschreibung ....................6 Einsatz ........................7 Kalibrierungsskalen ....................7 Technische Angaben ....................8 Die Grenzen der zulässigen Messabweichung ................8 Arbeitsbedingungen ........................8 Abmessungen ..........................8 Gewicht des Geräts und der Tester ................... 8 Energieversorgung ........................ - Seite 3 BETRIEBSANLEITUNG 13.3 Statistik Modus ......................... 27 13.4 Smart Modus ..........................28 13.5 Signal Modus ..........................29 14 Kalibrierung ......................30 14.1 Haupt-Kalibrierung ........................30 14.2 Benutzer Kalibrierung (zusätzlich) .................... 34 15 Technische Wartung, spezielle Betriebsbedingungen ........39 15.1 Tester Wartung ......................... 39 15.2 Informationsverarbeitungseinheit Wartung ................
-
Seite 4: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines UCI Härteprüfgeräts von PCE Instruments entschieden haben. Die folgende Bedienungsanleitung erklärt die Vorbereitung, den Aufbau, die Funktionsweise, die Bedienung und die Problemlösungen des UCI Härtemessgeräts PCE-3500. Bitte lesen Sie diese Anweisungen sorgfältig, um die Funktionen des UCI Härtemessgeräts PCE-3500 schnell und effektiv anwenden zu können. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Messbereich 230 ... 940 HV 20 ... 70 HRC 90 ... 650 HB 370 ... 1740 MPa Messgenauigkeit +/- 3 % HV +/- 1,5 HRC +/- 3 % HB Messsonden 50 N UCI-Sonde (10 N UCI Sonde optional) Leeb Sonde (optional) Härteskalen HRC, HB, HV, HRB, HL, MPA... -
Seite 6: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung An- und Ausschalten Materialien wechseln Härteskalen wechseln Modi wechseln Navigationstasten Zurück Eingabetaste/Enter Backspace... -
Seite 7: Einsatz
BETRIEBSANLEITUNG Einsatz Das UCI Härtemessgerät PCE-3500 ist handlich, leicht zu bedienen und kann ohne Probleme schnelle Messungen durchführen. Das UCI Härtemessgerät PCE-3500 eignet sich vor allem für: Für Messungen der Härte von niedrig und nicht legierten Stählen; Für Messungen der Härte von hochlegierten Stählen;... -
Seite 8: Technische Angaben
BETRIEBSANLEITUNG Technische Angaben Die Grenzen der zulässigen Messabweichung Härteskala Error Rockwell C ±2 Brinell ±10 Vickers ±15 Leeb ±15 Bruchkraft Nicht bewertet Arbeitsbedingungen -20 … +40 °C Umgebungstemperatur Abmessungen Name Abmessungen in mm Informationsverarbeitungsgerät 160x75x30 UCI Tester Ø25x100 Rückschlag Tester Ø20x140 Gewicht des Geräts und der Tester Name... -
Seite 9: Lieferumfang
BETRIEBSANLEITUNG Lieferumfang - Informationsverarbeitungsgerät - Tester: UCI (10N) UCI (50N) Rückschlag(Leeb) - Ladegerät - Batterie - USB Kabel - Bedienungsanleitung Messprinzip Aufprallmethode Der Rückschlag Test besteht aus einem Schlagkörper und der Erfassung. Der Schlagkörper hat eine Hartmetallspitze und einen permanenten Magneten um einen Spannungsimpuls zu erzeugen; das Schlaggerät hat einen Federmechanismus um den Schlagkörper zu beladen und voranzutreiben, und eine Induktionsspule um den Magneten im Schlagkörper zu erkennen. -
Seite 10: Vorbereitung Für Den Betrieb
BETRIEBSANLEITUNG 10 Vorbereitung für den Betrieb 10.1 Stromversorgung Das UCI Härtemessgerät PCE-3500 wird durch Akkus betrieben. Man benötigt drei wiederaufladbare AA 1,5V (Nickel-Cadmium oder Nickel-Metallhydrid) Batterien. Hersteller empfehlen die Nickel-Metallhydrid-Batterien, weil dadurch die Betriebszeit um 60 % erhöht wird. Verwendung der Batterien Batteriefach öffnen... -
Seite 11: Bedienung
BETRIEBSANLEITUNG 11 Bedienung 11.1 Vorbereitung des Testmaterials. Die Oberfläche muss sauber und frei von Öl, Fett und Staub sein. Die Oberflächenrauheit des Materials sollten die Anforderungen der spezifischen Tester erfüllen (Abschnitt 3.8) 11.2 Merkmale der Messungsmethoden 11.2.1 UCI Methode: Deutliche Leseabweichungen können vor allem bei Testobjekten mit einer Masse von weniger als 0,1 kg und einer Dicke von weniger als 1 mm auftreten, wenn die Testmaterialien auf Resonanz oder Resonanzschwingungen reagieren. -
Seite 12: Messen
BETRIEBSANLEITUNG Das Menü besteht aus 6 Abschnitten: 1. Measuring (Messen) 2. Calibration (Kalibrieren) 3. Archive (Archiv) 4. Settings (Einstellungen) 5. Memory Card (Speicherkarte) 6. Information (Informationen) Mit den Pfeiltasten können Sie durch das Menü navigieren, drücken Sie die Enter Taste um ein Menüpunkt auszuwählen 11.3.1 Messen Wenn Sie Measuring auswählen, gelangen Sie in den Härtemessungs-Modus, abhängig von dem... -
Seite 13: Kalibrierung
BETRIEBSANLEITUNG 11.3.2 Kalibrierung Wenn Sie Calibration auswählen, gelangen Sie zu der Tabelle mit den Kalibrierungen, wo der Maßstab in 8 Härteskalen unterteilt ist: Rockwell (HRC), Brinell (HB), Vickers (HV), Rockwell (HRB), Shore (HS), User 1 (U1), User 2 (U2), User 3 (U3). Jede dieser Skalen kann in 11 konventionelle Materialien kalibriert werden: Steel/Stahl (ST), Alloy Steel/legierter Stahl (AST), Stainlesssteel/Edelstahl (SST), Cast Iron/Gusseisen (CI), Nodular Iron/Sphäroguss (NI), Aluminums/Aluminium (Al), Brass/Messing (BRS), Bronze (BRZ), Copper/Kupfer... -
Seite 14: Einstellungen
BETRIEBSANLEITUNG Sie können bis zu 60.000 Messungen speichern. Sie können mit den Pfeiltasten durch die Liste scrollen 11.3.4 Einstellungen Wenn Sie Settings auswählen, gelangen Sie in das Einstellungsmenü, um folgende Einstellungen zu konfigurieren: Time: Zeit einstellen. Date: Datum einstellen. Language: Menüsprache auswählen (Auswahl zwischen englisch und russisch). Photo: Kamera aktivieren / deaktivieren (für die Ausführung mit Kamera). -
Seite 15: Speicherkarte
BETRIEBSANLEITUNG Tolerance, %: Dieser Parameter wird nur für den Smart-Modus verwendet. Der gesetzte %-Wert stellt den Bereich der Abweichung ein, damit die Berechnung des Durchschnitts der Serie im Smart-Modus einbezogen wird. Eine detaillierte Beschreibung des Smart-Modus finden Sie unter Punkt 10.4. Mit den Pfeiltasten können Sie navigieren und Optionen auswählen. -
Seite 16: Laden Von Kalibrierungs-Backup-Kopien
BETRIEBSANLEITUNG 11.3.5.2 Laden von Kalibrierungs-Backup-Kopien Nach der erstmaligen Speicherung der Kalibrierungen, kann es immer wieder auf den Testkörper runtergeladen werden. Diese Funktion ist für die Wiederherstellung der angemessenen Kalibrierung bei falschen Einstellungen des Testers erforderlich. 11.3.5.3 SD Karte leeren Leerung der gespeicherten Aufzeichnungen im Archiv und der Back-Up Kopien der Kalibrierung: Nachdem die SD Karte geleert wurde, ist das Archiv leer und die Backup-Kopien der Kalibrierung sind gelöscht. -
Seite 17: Härtemessungen
BETRIEBSANLEITUNG 12 Härtemessungen 12.1 UCI-Messung Das Design des UCI Testers ist in Abbildung 1a zu sehen. Der Tester hat eine spezielle abnehmbare und zusammenklappbare Düse mit Puck (Abbildung 1b). Durch den Puck kann der Tester relativ zu dem Testobjekt positioniert werden und hat eine Klammer für die Messungen. Abbildung 1a. - Seite 18 BETRIEBSANLEITUNG Um den Tester auf flachen Oberflächen benutzen zu können, ist eine Seite des Pucks flach. Die andere Seite hat Rillen, um Sie für zylindrische Oberflächen zu benutzen. Die markierten Steckplätze wurden für einfache Härtemessungen für zylindrische Produkte mit verschiedenen Durchmessern entwickelt. Der Tester mit demontierter Düse wird in der Regel für Härtemessungen an schwierigen Stellen benutzt, z.B.
- Seite 19 BETRIEBSANLEITUNG Wählen Sie dann die Skalen und Materialhärte, für eine richtige Kalibrierung. (Wie man das Gerät kalibriert finden Sie unter Punkt 11). Um eine Härteskala auszuwählen, drücken Sie und suchen Sie sich eine Skala mit den Pfeiltasten aus, bestätigen Sie mit...
- Seite 20 BETRIEBSANLEITUNG Um das Material auszuwählen, drücken Sie und suchen Sie sich das Material mit den Pfeiltasten aus, bestätigen Sie mit Während der Messung können Sie andere Härteskalen wählen. Der angezeigte Messwert wird gemäß der neuen Härteskala umgewandelt, wenn es Kalibriert wurde. ANMERKUNG! Die Kalibrierung wird durch das direkte Verfahren durchgeführt, so dass die Umsetzung auf Grundlage der Vor-Kalibrierung erfolgt, und somit keinem Standard entspricht.
- Seite 21 BETRIEBSANLEITUNG ANMERKUNG! Versuchen Sie, für den korrekten Betrieb des UCI Testers, die entsprechende Druckkraft des Testers nicht zu überschreiten (1 oder 5 kg). Der Bildschirm zeigt den Härtewert an. Das Ergebnis, wird bis zur nächsten Messung auf dem Bildschirm angezeigt. Dieses Symbol zeigt an, dass der Eindringkörper des...
- Seite 22 BETRIEBSANLEITUNG Nach der Messung können Sie die Messungen, indem Sie ENTER drücken, im Archiv speichern. Tastatur erscheint: Bewegen Sie den Cursor mit den Pfeiltasten über die Tastatur und wählen Sie die Buchstaben aus indem drücken. Drücken Sie danach , um zu speichern. Der Datensatz wird im Archiv gespeichert...
-
Seite 23: Verwendung Der Aufprallmethode (Leeb)
BETRIEBSANLEITUNG 12.2 Verwendung der Aufprallmethode (Leeb) Wählen Sie ein Skala und das Material mit der bestehenden Kalibrierung aus. Drücken Sie die Pfeiltasten um den Winkel der Messung einzustellen. Der eingestellte Winkel wird im oberen Bereich des Bildschirms angezeigt. Winkel der Messung Winkel = 0°... - Seite 24 BETRIEBSANLEITUNG Abbildung 4. Aufpralltester Drücken Sie den Auslöser auf der Oberseite des Schlaggeräts mit dem Finger Ihrer freien Hand. Nach dem drücken des Auslösers und dem treffen des Schlagkörpers auf den Messbereich, ertönt ein Signalton und der Wert der Härtemessung wird auf dem Bildschirm angezeigt. WARNUNG! Der minimale Abstand zwischen den Abdrücken darf nicht weniger als 3mm betragen.
-
Seite 25: Messarten
BETRIEBSANLEITUNG 13 Messarten Um eine Messart auszuwählen, gehen Sie auf Measuring und drücken Sie Das Gerät bietet folgende Messarten: Graph – Modus des Konstruktionsgraphen; Histogram – Modus des Säulen- Balkendiagramms; Statistic–Statistik Modus; Smart – Filtern von nicht korrekten Messungen Modus; Signal –... -
Seite 26: Graph Modus
BETRIEBSANLEITUNG 13.1 Graph Modus Im Graph Modus, zeigt das Gerät die aktuellen Messwerte oder den Durchschnitt der Messreihe, abhängig davon ob Current oder Average in den Messeinstellungen gewählt worden ist:... -
Seite 27: Histogramm Modus
BETRIEBSANLEITUNG 13.2 Histogramm Modus Das Gerät erstellt mit den Messreihen ein Histogramm. 13.3 Statistik Modus Im Statistik Modus werden folgende Parameter der Messreihen angezeigt: Maximum, Minimum, Abweichung, Durchschnitt, Anzahl der Messungen. -
Seite 28: Smart Modus
BETRIEBSANLEITUNG 13.4 Smart Modus Der Smart Modus erlaubt dem Benutzer die allgemeine Messungsreihe zu identifizieren. Das Gerät wählt drei Messreihen aus, die nicht die angegebenen Toleranzen überschreiten. Danach werden die folgenden Messungen, die die angegebene Toleranz überschreiten, aus der Reihe ausgeschlossen und werden nicht in die Berechnung des Durchschnitts der Reihe einbezogen. -
Seite 29: Signal Modus
BETRIEBSANLEITUNG 13.5 Signal Modus Dieser Modus ist nur für Leeb Tester aktiv und zeigt die Spannung, die während des Schlags und Aufpralls des Schlagkörpers, produziert werden. M ist der maximale Wert der Codenummer, die dem empfangenen Signal entspricht. -
Seite 30: Kalibrierung
BETRIEBSANLEITUNG 14 Kalibrierung 14.1 Haupt-Kalibrierung Um den Tester zu Kalibrieren benötigen Sie 3 Materialproben, von denen die Härte bekannt ist. Der Härtebereich sollte größer sein, als die Härte der Materialien, die gemessen werden (Die Werte sollten maximal oder mehr, minimal oder mehr weniger und der Durchschnitt sein). Wählen Sie im Hauptmenü... - Seite 31 BETRIEBSANLEITUNG Drücke um auszuwählen, folgende Tabelle erscheint: Das Gerät macht die Messungen und erhält die nominal Codes. Der Zweck der Kalibrierung ist, den Zusammenhang zwischen den nominal Codes und der Härtewerte zu finden (Aufbau einer Beziehungsfunktion) Um eine Kalibrierung zu starten, müssen Sie die realen Werte der Proben indem Sie drücken eingeben.
- Seite 32 BETRIEBSANLEITUNG Benutzen Sie die Pfeiltasten um die realen Härtewerte einzustellen. Um zur nächsten Ziffer zu gelangen, drücken Sie Um die Einstellungen zu beenden drücken Sie erneut , und dann die Taste um die Werte der nächsten Probe einzustellen. Bewegen Sie danach Ihre Auswahl der Härtewerte gemäß der Probe, und machen Sie mindestens 5 Messungen.
- Seite 33 BETRIEBSANLEITUNG Anzahl der Messungen Aktueller Wert des Codes Wenn Sie eine deutliche Fehlmessung haben, drücken Sie und die letzte Messung in der Messreihe wird gelöscht. Drücken Sie , um zur nächsten Norm zu gelangen. Führen Sie dieselben Schritte mit den anderen Proben durch, dann sehen Sie am Ende folgendes: Überprüfungswert.
-
Seite 34: Benutzer Kalibrierung (Zusätzlich)
BETRIEBSANLEITUNG Drücken Sie um zu speichern, es erscheint im Fenster: Drücken Sie YES mit . Die Kalibrierung wird gespeichert. Wählen Sie das angemessene Material und die Skala, und das Gerät ist betriebsbereit. 14.2 Benutzer Kalibrierung (zusätzlich) Jede der gespeicherten Haupt-Kalibrierung kann nachträglich korrigiert werden. Die zusätzliche Kalibrierung wird in folgenden Fällen empfohlen: Wenn die Messungen der Proben konstant sind, sich aber von dem Nominalwert des Standardblocks unterscheiden;... - Seite 35 BETRIEBSANLEITUNG Drücke und auf dem Bildschirm erscheint: um die Anzahl der Kalibrierungspunkte auszuwählen. Da wir zwei Beispiele haben – Drücke stellen Sie mit den Tasten 2 ein und drücken Sie erneut auf...
- Seite 36 BETRIEBSANLEITUNG Bewegen Sie den Cursor mit der Pfeiltaste um die erste Reihe auszuwählen. Führen Sie 5 Messungen für die erste Probe durch, das Gerät wird Ihnen den Durchschnitt der Messreihe in Übereinstimmung mit der aktuellen Kalibrierung anzeigen. Wenn Sie eine deutliche Fehlmessung erhalten, drücken Sie und die letzte Messung wird von der Messreihe gelöscht.
- Seite 37 BETRIEBSANLEITUNG Drücke um den zweiten Probenwert einzustellen, und führen Sie denselben Vorgang durch. Sie erhalten:...
- Seite 38 BETRIEBSANLEITUNG Um zu speichern, drücken Sie , auf dem Bildschirm erscheint: Wähle YES indem Sie drücken. Die Kalibrierung wird gespeichert. Wählen Sie das angemessene Material und die Skala, und das Gerät ist Betriebsbereit. Über die gespeicherte Benutzer Kalibrierung wird der nächste Zustand der Zelle symbolisiert: Um Benutzer Kalibrierungen zu löschen, gehen Sie auf den Benutzer Kalibrierungsmodus und stellen Sie 0 für N ein:...
-
Seite 39: Technische Wartung, Spezielle Betriebsbedingungen
BETRIEBSANLEITUNG 15 Technische Wartung, spezielle Betriebsbedingungen Im Großen und Ganzen benötigen UCI Härtemessgeräte keine spezielle Wartung, Jedoch ist für den stabilen Betrieb der Härteprüfer eine regelmäßige Wartung ratsam. 15.1 Tester Wartung Säubern Sie den Hartmetall Ball und die Diamantpyramide von Staub, Schlamm und Ölspuren. Benutzen Sie ein in eine Alkohol-Lösung eingetauchtes weiches Tuch. -
Seite 40: Transport
BETRIEBSANLEITUNG 15.5 Transport Das UCI Härtemessgerät sollte nur in der Tragetasche in einem geschlossenen Fahrzeug transportiert werden, wobei mögliche mechanische Schäden oder Niederschläge ausgeschlossen sind. 15.6 Inbetriebnahme nach der Lagerung und dem Transport Nach Lagerung oder Transport bei einer Temperatur von weniger als -5°C, ist es notwendig, das Gerät nicht länger als 1 Stunden bei einer Temperatur von mehr als +10°C zu halten und nicht weniger als 2 Stunden bei einer Temperatur von mehr als 0°C zu halten, bevor Sie das UCI Härtemessgerät in Betrieb nehmen. -
Seite 41: Entsorgung
BETRIEBSANLEITUNG 17 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
