- Seite 1 MESSGERÄT FÜR NETZPARAMETER PCE-ND 10 BEDIENUNGSANLEITUNG...
- Seite 2 3 Hauptanforderungen, Gebrauchssicherheit......................3 4 Einbau..................................3 5 Beschreibung des Messgerätes..........................4 5.1 Stromeingänge ......................4 5.2 Spannungseingänge......................4 5.3 Anschlusspläne......................5 6 Programmierung des Messgerätes PCE-ND 10......................7 6.1 Frontseite........................7 6.2 Meldungen nach Einschalten der Spannungsversorgung..........8 6.3 Parametervorschau.......................8 6.4 Arbeitsmodi .........................10 6.5 Parametereinstellungen....................11 6.5.1 Einstellung von Parametern des Messgeräts............11 6.5.2 Einstellen der Parameter von Ausgängen............12...

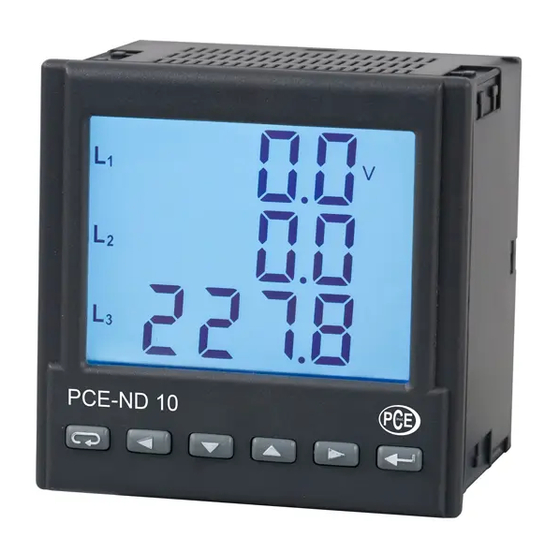

- Seite 3 PCE-ND 10 Be di enungs anleitung 1 VERWENDUNG Das programmierbare digitale Schalttafel-Messgerät PCE-ND 10 ist für Messung der Parametern von symmetrisch und unsymmetrisch belasteten Dreiphasenstromnetzen mit 4 Leitungen vorgesehen bei gleichzeitiger Anzeige der Messgrößen und digitaler Übertragung deren Werte. Das Messgerät ermöglicht Steuerung und Optimierung von Elektrogeräten, Industriesystemen und anlagen.
- Seite 4 PCE-ND 10 Be di enungs anleitung Materialdicke soll nicht überschreiten. Messgerät ausgeschalteter Spannungsversorgung von der Frontseite der Schalttafel einzuschieben. Nach Einschieben ist das Gerät mittels Klemmen zu befestigen. Abb. 1. Befestigung des Messgerätes Abb. 2. Abmessungen des Messgerätes 5 BESCHREIBUNG DES MESSGERÄTES 5.1 Stromeingänge...
- Seite 5 PCE-ND 10 Be di enungs anleitung 5.3 Anschlusspläne RS 485 pulse Direkte Messung GNDI in einem Vierleiternetz 23 22 17 16 PCE-ND 10 Halbdirekte Messung pulse RS 485 in einem Vierleiternetz GNDI 23 22 17 16 PCE-ND 10...
- Seite 6 23 22 17 16 PCE-ND 10 Achtung: für die Verbindung Rechner – Messgeräte PCE-ND 10 (RS-485) wird geschirmtes Twisted-Pair-Kabel empfohlen. Die Abschirmung soll mit der Erdung in einem Punkt verbunden werden. Die Abschirmung ist bei sehr gestörter Umgebung notwendig. Abb. 4. Anschlusspläne des Messgerätes in einem Vierleiternetz.
- Seite 7 PCE-ND 10 Bedienungsanleitung 6 PROGRAMMIERUNG DES MESSGERÄTES PCE-ND 10 6.1 Frontseite Abb. 5. Frontseite Beschreibung der Frontseite: 1 – Abbruch (ESC) 12 – Symbol der Anzeige vom gemittelten Wert der 2 – Nach links Wirkleistung 3 – Wertsenkung 13 – Symbol der Menüsicherung 4 –...
- Seite 8 6.2 Meldungen nach Einschalten der Spannungsversorgung Nach Einschalten der Spannungseingänge führt das Messgerät einen Test des Displays durch und zeigt den Namen des Messgerätes PCE-ND 10, die Ausführung sowie die aktuelle Softwareversion an. Wobei: r n.nn die Nummer der Softwareversion oder der Sonderausführung bezeichnet.
- Seite 9 PCE-ND 10 Bedienungsanleitung , THD U , THD I Angezeigte Symbole -, kWh kVarh kVarh Zeile 1 THD I1 % THD U1 % Induktive Kapazitive Abgegeben Blindenergie Blindenergie Angezeigte Zeile 2 THD I1 % THD U2 % Werte Wirkenergi Positive...
- Seite 10 Änderung Änderung Änderung Änderung 30 Sek. des Wertes des Wertes des Wertes des Wertes der Größe der Größe der Größe der Größe oder oder oder oder Sek. Sek. Sek. oder oder oder oder Abb. 7. Arbeitsmodi des Messgerätes PCE-ND 10...
- Seite 11 PCE-ND 10 Bedienungsanlei tung 6.5 Parametereinstellungen Abb. 8. Setup-Menü Zum Auswahl vom Programmierungsmodus ist die Taste zu drücken und für ca. 3 Sekunden zu halten. Der Zugang zum Programmierungsmodus ist mit einem Zugriffscode gesichert. Falls kein Zugriffscode eingestellt wurde, wechselt die Software direkt zum Programmierungsmodus. Auf dem Display erscheinen die Aufschrift SET (in der ersten Zeile) und die erste Parametergruppe PAr.
- Seite 12 PCE-ND 10 Bedienungsanl eitu ng Hinterleuchtung diSP oFF,1…60, off – aus, on – ein, 1..60 – Zeit der der Anzeige Hinteleuchtung in Sekunden nach Tastendruck Zurücksetzen En_0 no, EnP, no – keine Aktivität, EnP – Enq, ALL Zurücksetzen von Wirkenergie, Enq –...
- Seite 13 PCE-ND 10 Bedienungsanlei tung nach Tafel 6 ) Alarmtyp A1_t, n-on, n-oFF, Abb. 9. n-on A2_t on,oFF, H-on, H-oFF Unterer Wert des A1oF, -144,0… in % des Nennwertes der 99,0 Eingangsbereichs A2oF 144,0 Größe Oberer Wert des A1on, -144,0… in % des Nennwertes der...
- Seite 14 PCE-ND 10 Bedienungsanlei tung Faktor der Wirkleistung der Phase L2 Faktor tg der Phase L2 Spannung der Phase L3 Un [V] * Strom in der Phaseneitung L3 In [A] * Wirkleistung der Phase L3 Un x In x cos(0°) [W] * Blindleistung der Phase L3 Un x In x sin(90°) [var] *...
- Seite 15 (900 s). Messstromwandler 2500 : 5A, Spannung 230 V. Maximale kurzfristige Leistungsaufnahme 1,5 MW. Berechnung: Nennwert der Dreiphasen-Wirkleistung des Messgerätes PCE-ND 10: P = 3 x k = 3 x 1 x 230 V x 500 x 5A = 1,725 MW → 100 %.
- Seite 16 PCE-ND 10 Bedienungsanlei tung aufgenommene In der Abbildung 10 wird ein bestellte Leistung Beispiel der Verwendung des Leistung Parameters genutzter Wirkleistung für Alarmeinschaltung dargestellt. Verzögerung für Sekunden eingestellt (A1dt). Im berechneten Beispiel für verbleibende Zeit bestellten Leistung maximaler Leistungsaufnahme Stand könnten die Geräte noch für 60...
- Seite 17 Bedienungsanlei tung 7 Softwareaktualisierung Im Messgerät PCE-ND 10 (in der Ausführung mit Digitalausgang) wurde eine Funktion implementiert, die es ermöglicht, die Software vom PC zu aktualisieren. Für die Aktualisierung ist ein an den Computer angeschlossener Konverter RS485 mit USB notwendig.
- Seite 18 PCE-ND 10 Bedienungsanlei tung 8 SCHNITTSTELLE RS-485 Parameter-Zusammenstellung der seriellen Schnittstelle des Messgeräts PCE-ND 10: Identifikator 0xCB Adresse des Messgerätes 1..247 Übertragungsrate 4.8, 9.6, 19.2, 38.4 kbit/s, Arbeitsmodus Modbus RTU, Informationseinheit 8N2, 8E1, 8O1, 8N1, ...
- Seite 19 PCE-ND 10 Bedienungsanlei tung 4004 1...40000 Übersetzung für Spannungswandler *10 Synchronisierung der mittleren Wirkleistung: 0 - schrittweises Fenster von 15 Minuten, 1 – Messung synchronisiert mit einer Uhr alle 15 Minuten, 4005 0..3 2 – Messung synchronisiert mit einer Uhr alle 30 Minuten, 3 –...
- Seite 20 PCE-ND 10 Bedienungsanlei tung Größen AL_n = P_ord – Register 4015 = 35, die Verzögerung gibt es nur beim Alarmeinschaltung) 4027 Aufrechterhaltung der Alarmsignalisierung 2 4028 0..900 s Alarm-Wiedereinschaltsperre 2 4029 5000…20000 Anzahl Impulse für den Impulseingang 5000 4030 1..247 Netzadresse MODBUS Übertragungsmodus: 0->8n2, 1->8e1, 2->8o1,...
- Seite 21 PCE-ND 10 Bedienungsanlei tung Statusregister (Adresse 4050, R): Bit 15 – „1” – Beschädigung des nichtflüchtigen Bit 7 – „1” – Mittelungsintervall der Leistung nicht Speichers verlaufen Bit 14 – „1” – keine ohne fehlerhafte Bit 6 – „1” – Frequenz für Berechnung von THD...
- Seite 22 PCE-ND 10 Bedienungsanlei tung Tafel 10 Registera Registera Operati dresse 16 dresse Beschreibung Einheit onen 32 Bit 6000/7000 7500 Spannung der Phase L1 6002/7002 7501 Strom der Phase L1 6004/7004 7502 Wirkleistung der Phase L1 6006/7006 7503 Blindleistung der Phase L1...
- Seite 23 PCE-ND 10 Bedienungsanlei tung 6084/7084 7542 Cosinus des Winkels zwischen U3 und I3 6086/7086 7543 Mittlerer Dreiphasen-Cosinus 6088/7088 7544 Winkel zwischen U1 und I1 ° 6090/7090 7545 Winkel zwischen U2 und I2 ° 6092/7092 7546 Winkel zwischen U3 und I3 °...
- Seite 24 PCE-ND 10 Bedienungsanlei tung 6166/7166 7583 Blindleistung L1 max 6168/7168 7584 Blindleistung L2 min 6170/7170 7585 Blindleistung L2 max 6172/7172 7586 Blindleistung L3 min 6174/7174 7587 Blindleistung L3 max 6176/7176 7588 Scheinleistung L1 min 6178/7178 7589 Scheinleistung L1 max 6180/7180...
- Seite 25 PCE-ND 10 Bedienungsanlei tung 6268/7268 7634 Harmonische U2 / THD U2 min V / % 6270/7270 7635 Harmonische U2 / THD U2 max V / % 6272/7272 7636 Harmonische U3 / THD U3 min V / % 6274/7274 7637 Harmonische U3 / THD U3 max...
- Seite 26 PCE-ND 10 Bedienungsanlei tung - Err L3 L2 – Fehler der Phasenreihenfolge, es sollen die Anschlüsse der Phase 2 mit Phase 3 geändert werden. Die Meldung kann mit folgender Taste ausgeschaltet werden . Die ausgeschaltete Meldung bleibt bis zum nächsten Einschalten des Messgerätes inaktiv;...
- Seite 27 PCE-ND 10 Bedienungsanlei tung Induktive 0 ..99 999 999,9 kVarh 0,5 % Ber. Blindenergie Kapazitative 0 ..99 999 999,9 kVarh 0,5 % Ber. Blindenergie 0...100% 0...100 % % Ber. *Abhängig von eingestellter Übersetzung tr_U (Übersetzung für Spannungswandler: 0,1 .. 4000,0) und tr_I (Übersetzung für Stromwandler: 1 ..
- Seite 28 PCE-ND 10 Bedienungsanlei tung - Eingangssignal: 0 .. 0,005..1,2I für Strom; 0,85..1,1U für Spannung; 0 .. 0,01..1,2I ; 0..0,85..1,1U ; für Faktoren PF ,t Frequenz 47..63 Hz; sinusoidal ( THD 8% ) - Leistungsfaktor -1...0...1 -20..23..+55 C - Umgebungstemperatur -30..+70 C...
- Seite 29 PCE-ND 10 Bedienungsanlei tung 11 AUSFÜHRUNGSCODE Ausführungscode des Messgerätes für Netzparameter PCE-ND 10. Tafel 12 MESSGERÄT FÜR NETZPARAMETER PCE-ND 10 X X XX X X Eingangsstrom I 1A ( X/1 ) 5A ( X/5 ) Eingangsphasen-/Eingangszwischenphasenspannung U 3x 57.7 / 100 V...
