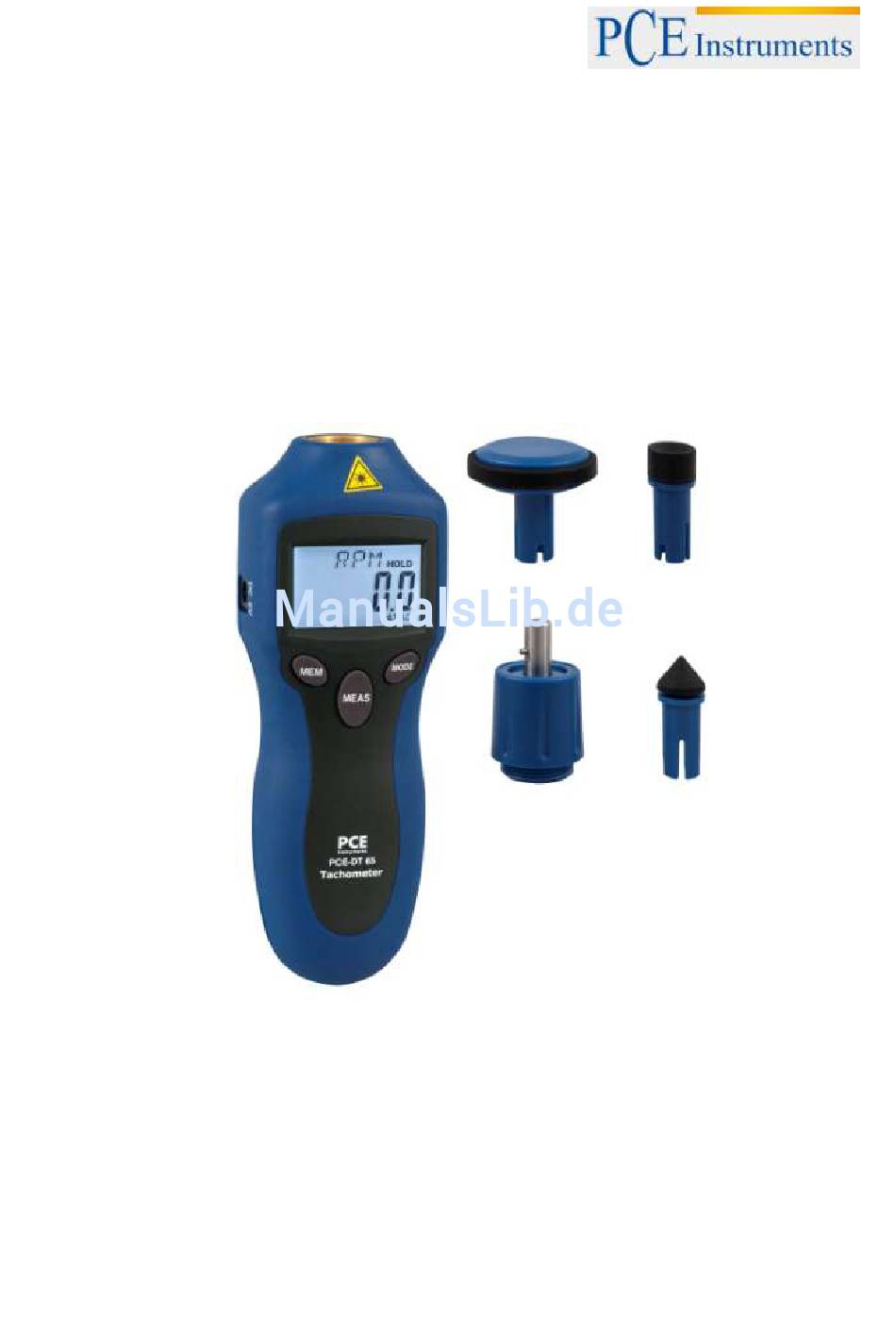

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Handtachometer PCE-DT 65 Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhalt 1. Sicherheit ......................... 3 1.1 Warnhinweise ....................... 3 Gerätebeschreibung ....................4 2.1 Funktionen ......................4 2.2 Technische Daten ....................4 2.3 Bedienung ......................5 2.4 Funktionsbeschreibung ..................5 2.4.1 Messwertanzeige .................... 5 2.4.2 Speichern von Messwerten ................5 2.4.3 Wechsel zwischen Messgrößen: .............. -
Seite 3: Sicherheit
BETRIEBSANLEITUNG 1. Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. 1.1 Warnhinweise Um Verletzungen der Augen von Mensch und Tier zu vermeiden darf der Laser nie in entsprechende Richtung ausgerichtet werden. -
Seite 4: Gerätebeschreibung

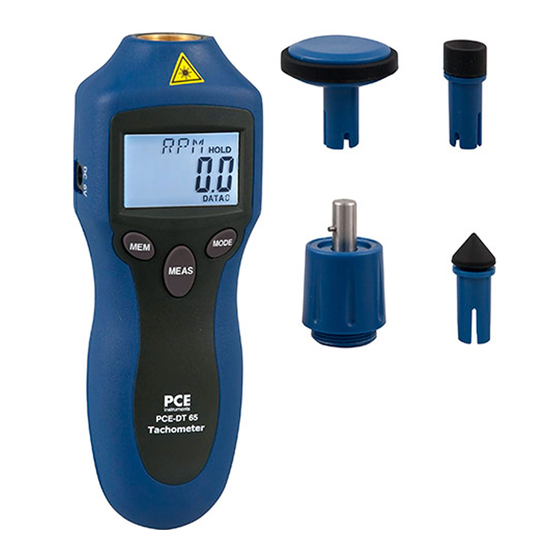

BETRIEBSANLEITUNG Gerätebeschreibung 2.1 Funktionen Exakte und schnelle Ermittlung von Drehzahlen (RPM) und Oberflächengeschwindigkeiten rotierender Objekte. Kontaktlose Messung oder direkte Messung mittels beiliegender Kontaktadapter. Messgrößen: Drehzahl (RPM, rPm), Absolute Umdrehungsanzahl (REV), Frequenz (HZ), Oberflächengeschwindigkeit (M/M, I/M, F/M, Y/M), Gesamtstrecke (M, In, FT, Yd). ... -
Seite 5: Bedienung
BETRIEBSANLEITUNG 2.3 Bedienung Klappen Sie das Batteriefach auf und legen Sie eine 9V Batterie ein. KONTAKTLOS: Befestigen Sie ein Stück des beiliegenden Reflektorstreifens am Messobjekt dessen Drehzahl ermittelt werden soll. Zur Ermittlung exakter Messwerte sollte das Reflektormaterial so weit wie möglich am äußeren Umfang des Messobjektes aufgeklebt werden. KONTAKT: Befestigen Sie den Adapterhalter am Gewinde des Umdrehungsmessers und wählen ... -
Seite 6: Wechsel Zwischen Messgrößen
BETRIEBSANLEITUNG 2.4.3 Wechsel zwischen Messgrößen: Betätigen Sie zunächst die „MEAS“ Taste und dann die „MODE“ Taste. Sie befinden sich jetzt in der ersten Messgrößen Gruppe und können durch wiederholtes kurzes Drücken der „MODE“ Taste zwischen RPM, rPm, HZ, M/M, I/M, F/M und Y/M auswählen. Möchten Sie zu den Größen REV, M, In, FT oder Yd springen, drücken Sie die „MODE“... - Seite 7 BETRIEBSANLEITUNG Relative Messgrößen U/min (Kontaktlos) U/min (Kontakt mit Konus) Frequenz (Kontaktlos & Kontakt mit Konus) m/min (Kontakt mit Konus) Zoll/min (Kontakt mit Konus) Fuß/min (Kontakt mit Konus) Yard/min (Kontakt mit Konus) Absolute Messgrößen Gesamtanzahl der Umdrehungen (Kontaktlos & Kontakt mit Konus) Gesamtstrecke in Metern (Kontakt mit Reibrad) Gesamtstrecke in Zoll (Kontakt mit Reibrad) Gesamtstrecke in Fuß...
-
Seite 8: Messvorbereitung
BETRIEBSANLEITUNG 3 Messvorbereitung 3.1 Kontaktlose Messung: Schneiden Sie ein ca. 12x12 mm großes Quadrat aus den selbstklebenden Reflektorstreifen aus. Befestigen Sie das Reflektormaterial am Rotationsobjekt. Zu beachten: a) Die nicht reflektierende Oberfläche am Rotationsobjekt muss immer größer als die reflektierende Oberfläche (Reflektorstreifen) sein.
