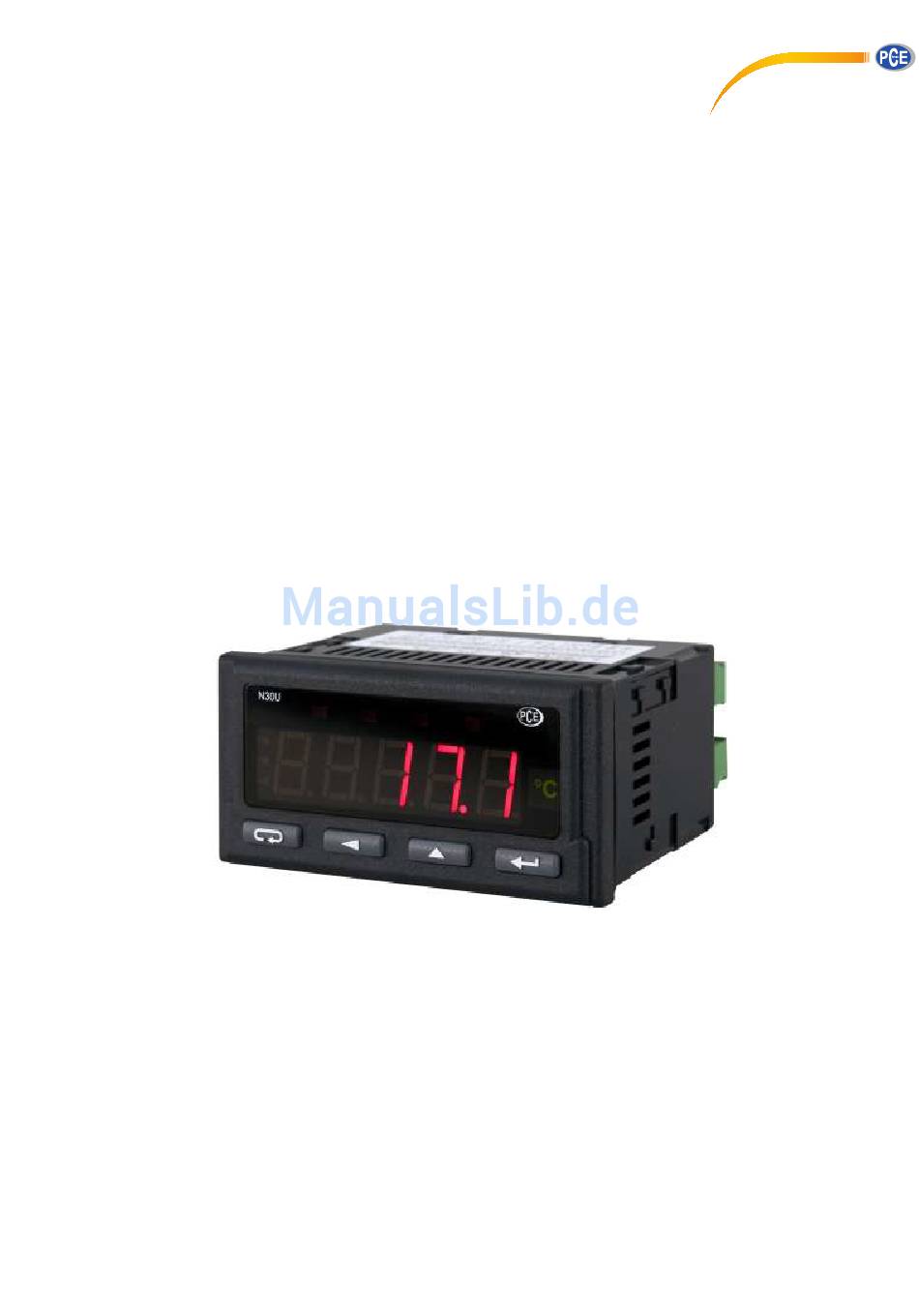

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalanzeige PCE-N30U Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Spezifikationen ......................4 Messbereiche ..........................4 Betriebsanleitung ...................... 5 Einbau ............................5 Außenanschlüsse ........................6 Anschlussbeispiele ........................7 Bedienung ........................ 7 Gerätebeschreibung ........................7 5.1.1 Display ..........................7 5.1.2 Meldungen nach Einschalten der Spannungsversorgung .............7 5.1.3 Funktionen der Tasten ......................8 Programmierung ........................9... -
Seite 3: Einleitung

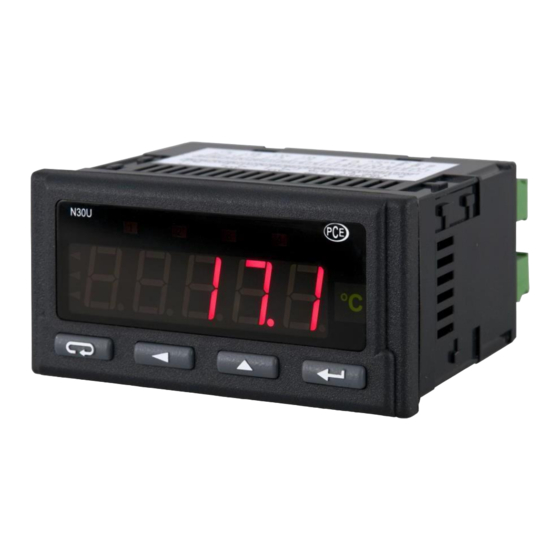

BETRIEBSANLEITUNG Einleitung Das Messgerät PCE-N30U ist ein digitales für Schalttafeleinbau geeignetes Gerät. Es ist für Messung von Signalen aus standardmäßigen Temperaturfühlern sowie für Messung von Analogstandardsignalen der Automatisierungstechnik vorgesehen. Zusätzlich ermöglicht das Gerät die Anzeige der aktuellen Zeit. Das Ablesefeld ist ein LCD-Display, das die Ergebnisse in rot, grün und orange anzeigen kann. Das gemessene Eingangssignal kann beliebig anhand einer individuellen 21-Punkt Kennlinie umgeformt werden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Warnhinweise Der Einbau und Anschluss von elektrischen Leitungen sollte nur durch das für Montage von elektrischen Geräten berechtigte Personall durchgeführt werden. Vor dem Einschalten des Messgeräts sind die Anschlüsse zu überprüfen. Vor Gehäuseentnahme ist die Spannungsversorgung auszuschalten und die Messkreise abzuschalten. -
Seite 5: Betriebsanleitung
BETRIEBSANLEITUNG Zusatzfehler von Kompensation der Temperatur der Thermoelementkontakte: 0,1% des Messbereiches Zusatzfehler von Kompensation der Widerstandsleitungen: 0,1 % des Bereiches 400 Ω Relaisausgänge: - Relais, spannungslose Schließkontakte, Belastbarkeit 250 V~ / 0,5 A~ - Relais, spannungslose Umschaltkontakte, Belastbarkeit 250 V~ / 0,5 A~ (optional) Analogausgänge (optional): - programmierbarer Stromausgang 0/4..20 mA Lastwiderstand ≤500 Ω... -
Seite 6: Außenanschlüsse
BETRIEBSANLEITUNG Abb. 1. Befestigung des Messgeräts Abb. 2. Maßbild des Messgeräts Außenanschlüsse Abbildung 4 stellt die Belegung der Außenanschlüsse graphisch dar. Die Kreise der nachfolgenden Gruppen sind voneinander getrennt. Zusätzliche Ausgangssignale (optional) RS 485 0(4)...20 mA 0..10 V A GNDI 24 25 30 31 N30U... -
Seite 7: Anschlussbeispiele
BETRIEBSANLEITUNG Anschlussbeispiele Die Abbildung 5 stellt verschiedene Anschlussbeispiele des Messgeräts PCE-N30U zu diversen Signalen graphisch dar. Standardsignale Widerstand, Thermoelement Spannung 0..60mV 0..10V und 0..20mA Widerstandsthermometer im Zweileitersystem 60mV R,PT Widerstand, Anschluss eines Anschluss eines Widerstandsthemometer im Zweileitermessumformers Dreileitermessumformers Dreileitersystem (4..20mA) (0...10 V) -
Seite 8: Funktionen Der Tasten
BETRIEBSANLEITUNG aktuellen Softwareversion oder der Sonderausführung steht. Zunächst führt das Messgerät Messungen durch und zeigt den Wert des Eingangssignals auf dem Display an. Bei der Wertanzeige wird die Position des Dezimalpunktes automatisch bestimmt. Jedoch kann die maximale Anzahl der anzuzeigenden Dezimalstellen begrenzt werden. -
Seite 9: Programmierung
In diesem Menü wird das Parametersymbol abwechselnd mit dem Parameterwert angezeigt. Abbildung 7 stellt den Algorithmus der Messgerätbedienung graphisch dar. Abb. 7. Algorithmus für Bedienung des Messgeräts PCE-N30U. Programmierung Um in den Programmierungsmodus zu wechseln ist die Taste für ca. -
Seite 10: Änderung Des Ausgewählten Parameterwertes
BETRIEBSANLEITUNG Hauptei ße ionsart ngangs … IndCp Paramet Anzahl Erster Erster Letzter Letzter Punkt Punk Punkt Punkt individu Punkte individuelle individuelle Kennlinie ----- ellen Kennlini Kennlini Kennlini Kennlinie. Kennlinie. Punkt x. Punkt y. dISP coldo colbe colup colLo colHi ovrLo ovrHi Anzeige Minimale... -
Seite 11: Bedeutung Der Programmierbaren Parameter
BETRIEBSANLEITUNG 5.2.3 Bedeutung der programmierbaren Parameter Die Tabelle 1 enthält eine Übersicht der aller Parameter und den Änderungsbereich der entsprechenden Werte. Tabelle 1 InP 1 Parametersymbol Beschreibung Änderungsbereich Pt1 – Pt100 Art des angeschlossenen Eingangssignals Pt5 – Pt500 Pt10 - Pt1000 rEZL –... - Seite 12 BETRIEBSANLEITUNG Unterer Grenzwert der Anzeige. Die Werte unterhalb eingestellten ovrLo -19999..99999 Grenzwertes sind auf dem Display mit - - - - - dem Symbol gekennzeichnet. Oberer Grenzwert der Anzeige. Die Werte oberhalb eingestellten ovrHi -19999..99999 Grenzwertes sind auf dem Display mit - - - - - dem Symbol gekennzeichnet.
- Seite 13 BETRIEBSANLEITUNG einzugeben für maximale Signalwert am Analogausgang (10V oder 20mA) gewünscht ist. 4.8 – 4800 bit/s bAud Datenübertragungsrate für RS485- 9.6 – 9600 bit/s Schnittstelle 19.2 – 19200 bit/s 38.4 – 38400 bit/s 57.6 – 57600 bit/s 115.2 – 115200 bit/s prot Datenübertragungsmodus für RS485- r8n2...
-
Seite 14: Individuelle Kennlinie
5.2.4 Individuelle Kennlinie Die Messgeräte PCE-N30U können den Messwert auf einen beliebigen Wert anhand einer individuellen Kennlinie umrechnen. Die individuelle Kennlinie skaliert das gemessene Eingangssignal gemäß der eingestellten Kennlinie. Der Einfluss der individuellen Kennlinie auf die Arbeitsweise des Messgeräts wird in Abbildung 9 dargestellt. -
Seite 15: Alarmtypen
5.2.6 Auflösung der Anzeige Das Messgerät PCE-N30U passt die Auflösung der Anzeige der Messgröße automatisch an. Wenn die höchstmögliche Auflösung 0.0000 ausgewählt wird, werden Alle Messwerte mit der höchsten möglichen Genauigkeit angezeigt. Diese Funktion hat keinen Einfluss auf die Anzeige der aktuellen Zeit (Modus HOUr), wo das Format automatisch eingestellt ist –... -
Seite 16: Rs-485-Schnittstelle (Optional)
Addr HOUR nicht definiert unIt tESt RS-485-SCHNITTSTELLE (Optional) Das programmierbare Messgerät PCE-N30U ist mit einer seriellen RS-485 Schnittstelle für die Kommunikation mit Computersystemen oder anderen Geräten, welche als Master fungiert, ausgestattet. Diese serielle Schnittstelle wurde einer Implementierung asynchronen Zeichenkommunikationsprotokolls MODBUS versehen. -
Seite 17: Beschreibung Der Modbus-Implementierung
17 – Slave-Gerät identifizieren. 5.3.4 Registerabbild Nachfolgend wurde eine Tabelle mit dem Registerabbild des Messgeräts PCE-N30U aufgeführt. Achtung: Alle angegebenen Adressen sind physische Adressen. In manchen Computerprogrammen werden logische Adressen verwendet. In diesem Fall sind alle Adressen um 1 zu erhöhen. -
Seite 18: Register Mit Lese- Und Schreibzugriff
BETRIEBSANLEITUNG 7200-7326 float (32 Bit) Der Wert wird in zwei nachfolgenden 16- Bit Registern gespeichert. Die Register beinhalten dieselben Daten wie die 32-Bit Register aus dem Adressbereich 7600. Registern Lese- Schreibzugriff möglich. 7500-7519 float (32 Bit) Der Wert wird in einem 32-Bit Register gespeichert. - Seite 19 BETRIEBSANLEITUNG Minimale Position Dezimalpunktes Messgrößenanzeige Wert Beschreibung 0.0000 4009 0..4 00.000 000.00 0000.0 00000 Displayfarbe, falls Anzeigewert kleiner als coLLo ist. Wert Beschreibung CoLdo 4010 0..2 Grün Orange Displayfarbe, falls Anzeigewert größer als coLLo und kleiner als CoLHi ist Wert Beschreibung CoLbE 4011...
- Seite 20 BETRIEBSANLEITUNG Funktion eingeschaltet 4021 P_a3 0, 1 Eingangsgröße, die Alarm 3 steuert Wert Beschreibung Haupteingang 0…5 Alarmtyp 3 (Beschreibung – Abb. 6) tyP3 4022 Wert Beschreibung n-on n-off h_on h_off 0…120 4023 dLY3 Alarmverzögerung 3 (in Sekunden) 0…1 4024 LEd3 Signalisierung für Alarm 3 halten Wert Beschreibung...
- Seite 21 BETRIEBSANLEITUNG Adresse des Messgeräts. Die Eingabe von 0 0…247 Addr 4033 schaltet die Schnittstelle aus. Datenübertragungsparameter aktualisieren. 0…1 4034 sAvE Aktualisiert die eingegebenen Parameter der RS- 485-Schnittstelle. 0…1 4035 Werkseitige Parameter widerherstellen Wert keine Änderung Werkseitige Parameter widerherstellen 0…60000 4036 Passwort für Parameter Wert kein Passwort...
- Seite 22 BETRIEBSANLEITUNG Status des Messgeräts. Beschreibt den aktuellen Stand des Messgeräts. Die nachfolgenden Bits stehen für Ereignisse. Ein gesetzter Bit (Wert 1) bedeutet, dass das Ereignis aufgetreten ist. Die Ereignisse können ausschließlich gelöscht werden. Bit 15 nicht verwendet 4049 Status2 Bit 14 nicht verwendet Bit 13 nicht verwendet...
- Seite 23 BETRIEBSANLEITUNG 7242 7621 -19999…99999 Reserviert 7244 7622 -19999…99999 Kennlinienpunkt (Messwert). Punkt Nummer 1. 7246 7623 -19999…99999 Erwartungswert für Punkt Nummer 1. 7248 7624 -19999…99999 Kennlinienpunkt. Punkt Nummer 2. 7250 7625 -19999…99999 Erwartungswert für Punkt Nummer 2. 7252 7626 -19999…99999 Kennlinienpunkt. Punkt Nummer 3. 7254 7627 -19999…99999...
-
Seite 24: Register Mit Lesezugriff
BETRIEBSANLEITUNG 5.3.6 Register mit Lesezugriff Tabelle 11 Schreiben(S) Name Einheit Name der Größe /Lesen(L) — 7000 7500 Kennnummer Konstante Kennnummer Gerätes. Wert 183 steht für Messgerät PCE- N30U. — 7002 7501 Status Statusregister mit Gerätestatus Register bestimmt 7004 7502 Aussteuerung Aussteuerung des Analogausgangs Minimalwert des aktuell angezeigten —... -
Seite 25: Lieferbare Varianten
Messungen durchführen. Fehlerhafte Kontrollsumme Kalibrierungsfaktoren oder keine Kalibrierung. Lieferbare Varianten PCE-N30U-1 Spannungsversorgung 85 ... 253 V AC / DC 2 Alarmrelais, Sensorversorgung PCE-N30U-2 Spannungsversorgung 20 ... 40V AC / DC 2 Alarmrelais, Sensorversorgung PCE-N30U-3 Spannungsversorgung 85 ... 253 V AC / DC 2 Alarmrelais, Sensorversorgung, Analogausgang (0/4 ...
