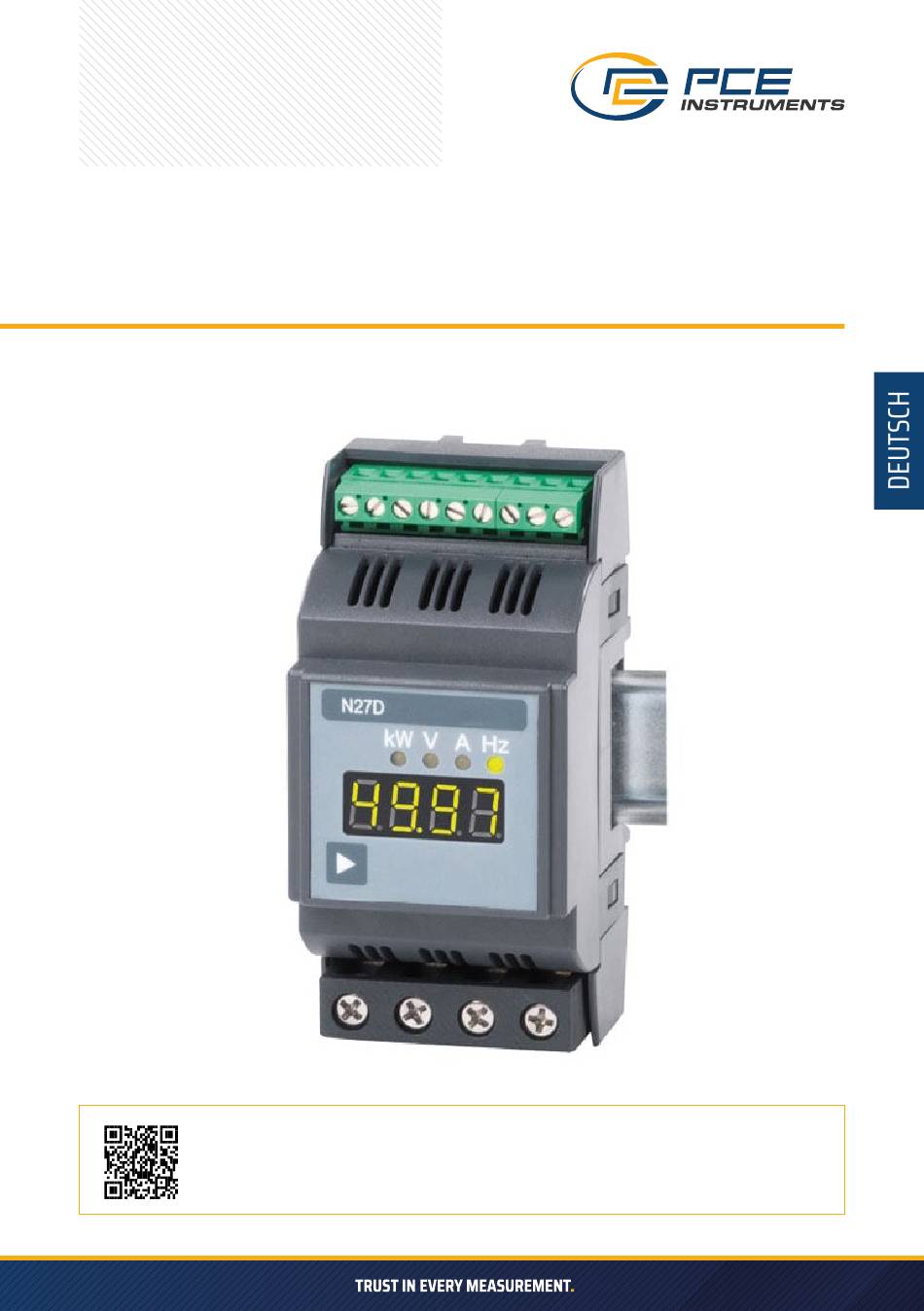

- Seite 1 BEDIENUNGSANLEITUNG HUTSCHIENEN-MESSGERÄT PCE-N27D User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Anwendung
ANWENDUNG Das PCE-N27D ist für die direkte Messung von Wechselstrom ausgelegt: Spannung, Strom, Frequenz und Wirkleistung. Die Konstruktion ermöglicht den Einbau des Messgeräts in modulare Schaltanlagen gemäß EN 62208 (das Messgerät hat eine Breite von 3 Modulen) auf einer 35-mm-Schiene. Der Strom wird über einen Stromwandler (CT) gemessen. - Seite 3 LVD-Gesetzgebung geforderten Grenzwerte verantwortlich. 5. Betrieb » Messsysteme mit Messgeräten vom Typ PCE-N27D müssen mit Schutzvorrichtungen gemäß den entsprechenden Normen und Vorschriften zur Unfallverhütung ausgestattet sein. » Nach dem Trennen des Geräts von der Versorgungsspannung dürfen stromführende Teile und Stromanschlüsse nicht sofort berührt werden, da Kondensatoren geladen sein können.
- Seite 4 INSTALLATION Montage Das Messgerät ist für die Montage auf einer 35-mm-Schiene gemäß EN 60715 vorgesehen. Das Messgerät ist mit Klemmen ausgestattet, die den Anschluss externer Leitungen mit folgenden Querschnitten ermöglichen: » Eingangsstromsignale: 2,5 ... 16 mm (Einzeldraht), 4 ... 16 mm (Litzendraht);...
-
Seite 5: Handhabung
Externer Anschlussplan Die Stromversorgung muss über einen zweiadrigen Leiter mit geeignetem Querschnitt angeschlossen werden, der durch eine Installationssicherung geschützt ist. HANDHABUNG 1 - Angezeigten Wert ändern 2 - Gemessener Wert 3 - Einheit des angezeigten Werts Nach dem Anschließen externer Signale und dem Einschalten der Stromversorgung zeigt das Messgerät den Namen n27d und die Softwareversion an. -
Seite 6: Technische Daten
Das Erscheinen der folgenden Symbole auf dem Display bedeutet: --- - Der Messwert überschreitet den oberen Wert des Anzeigebereichs. --- - Der Messwert überschreitet den unteren Wert des Anzeigebereichs. Verlust der Kalibrierungswerte des Messgeräts. In einem solchen Fall muss die Servicewerkstatt kontaktiert werden. TECHNISCHE DATEN Messbereich: EINGABEN:... - Seite 7 Nennbetriebsbedingungen: Versorgungsspannung: 230 V ± 10% a.c. (45...65 Hz) Eingangsspannung Un: 500 V a.c. 0...2...40.0...500.0 Hz Eingangsstrom In: 63 A a.c. 0...45.0...500.0 Hz Umgebungstemperatur: -10...23...55°C Lagertemperatur: -25...+85°C Luftfeuchtigkeit: < 95 % (Kondensation unzulässig) Betriebsposition: beliebig Eingangssignal: sinusförmig (THD ≤8 %) zulässiger Spitzenfaktor Anzeigefeld: Anzeige...
- Seite 8 Sicherheitsanforderungen gemäß EN 61010-1: Isolation zwischen Stromkreisen: basic Installationskategorie III bis 300 V (II für 300 … 600 V) Verschmutzungsgrad Maximale Phase-zu-Erde- für den Versorgungsstromkreis 300 V, Betriebsspannung: für den Messeingang 600 V – Kat. II (300 V – Kat. III) Höhe über dem Meeresspiegel: <...
-
Seite 9: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
