3
Systembeschreibung
3.1
Datenlogger registrieren in einem bestimmten Rhythmus wichtige Parameter bei der Beurteilung
von mechanischen und dynamischen Belastungen. Typische Einsatzgebiete sind u. A.
Transportüberwachungen, Fehlerdiagnose und Belastungstests.

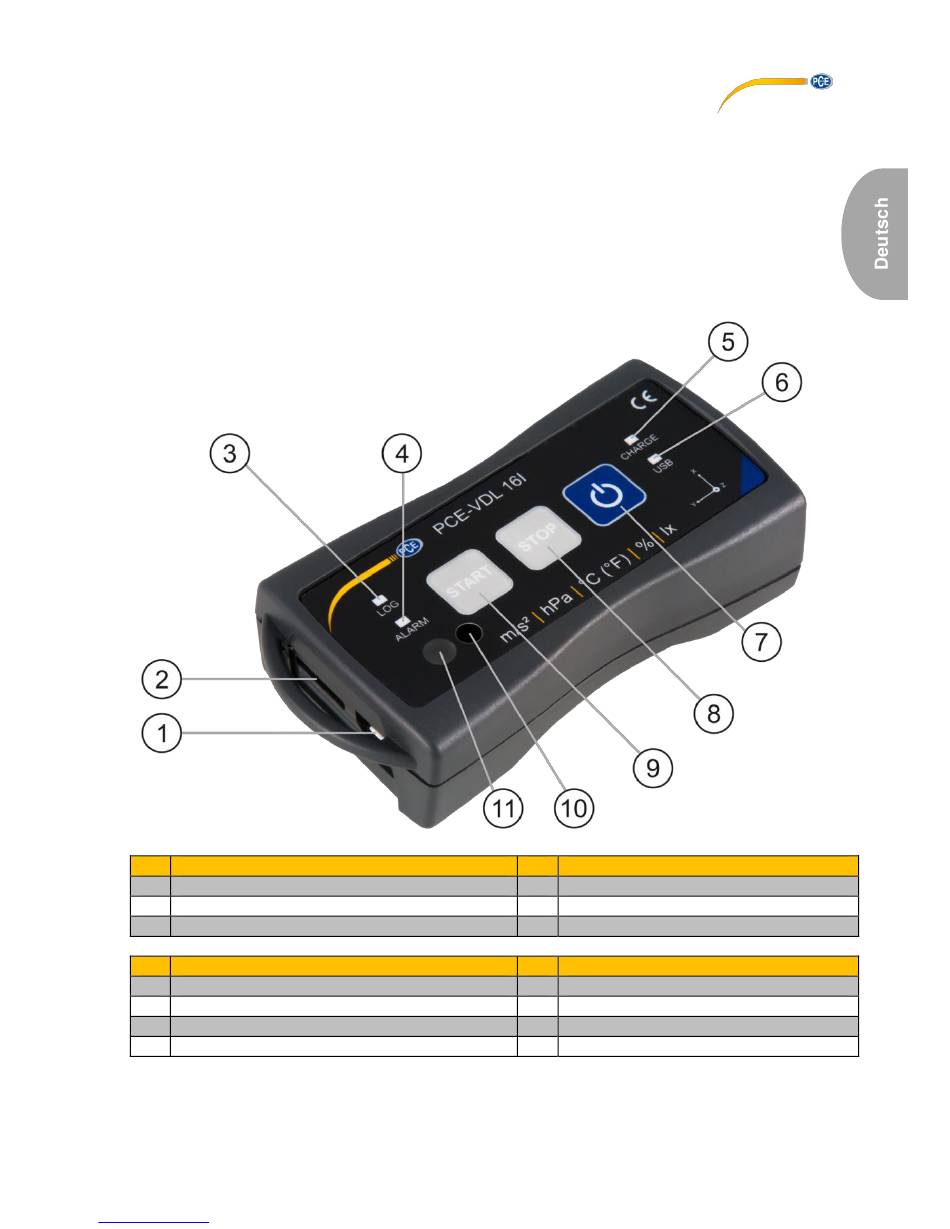

3.2
1
Anschluss für Datenkabel: Micro USB
2
Speicherkarteneinschub
3
LOG:
4
ALARM:
5
CHARGE: grün im Lademodus
6
USB:
Downloaded from
www.Manualslib.com
Einleitung
Gerät
Anschlüsse
LED Anzeigen
Statusanzeige / Log-Intervall
rot bei Grenzwertüberschreitung
grün bei PC Verbindung
manuals search engine
7
Ein- und Ausschalter
8
STOP: Beendung der Messung
9
START: Beginn einer Messung
Sensorpositionen: nur PCE-VDL 16I
10
Feuchtesensor
11
Lichtsensor
© PCE Instruments
4
Tastenfunktionen
