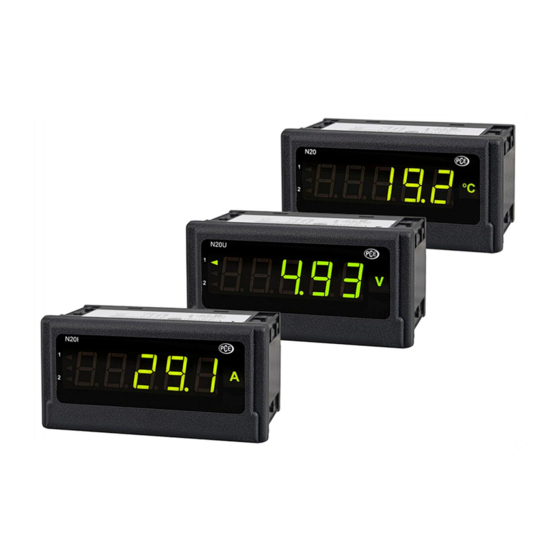

BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnsymbole Allgemeine Warnung Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden.
BETRIEBSANLEITUNG www.warensortiment.de PCE-N20T Einleitung Die Temperaturanzeige PCE-N20T wertet das Signal von dem weit verbreiteten Temperaturfühler PT100 aus. Dieser Wiederstand-Sensor wird als Zwei- oder Drei-Leiter an die Temperaturanzeige angeschlossen. Auf der 5-Stelligen LED Anzeige kann der aktuelle Messwert abgelesen werden. Die Displayfarbe dieser Temperaturanzeige kann in Abhängigkeit von dem Messwert in drei Farben erfolgen.
BETRIEBSANLEITUNG www.warensortiment.de 2.3.2 Einbau Befestigen Sie den Regler in der Platte, welche nicht dicker als 6mm sein sollte, mit Hilfe der 4 +0,6 Schrauben entsprechend der folgenden Abbildung. Der Schalttafelausschnitt in der Platte sollte 92 mm groß sein. Die Anzeige muss von vorn in den Ausschnitt eingeführt werden und die Versorgungsspannung darf nicht angeschlossen sein.
BETRIEBSANLEITUNG www.warensortiment.de 2.3.4 Anschluss der Messeingänge PT-100 mit 2-Leiteranschluss und manueller PT-100 mit 3-Leiteranschluss und automatischer Kompensation Kompensation Thermoelement J, K...
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung 2.4.1 Initialisierung Nach dem Anschließen der Versorgungsspannung, zeigt das Display , wobei das für die Funktion der Anzeige steht: - Spannungsmessung, - Strommessung, - Messung der Temperatur (PT-100, Thermoelemente), - benutzerdefinierte Anwendung. Anschließend wird die Programmversion in der Form r x.xx angezeigt, wobei x.xx für die Nummer der aktuellen Programmversion oder der benutzerdefinierten Anwendung steht.
BETRIEBSANLEITUNG www.warensortiment.de 2.4.2.2 Geräte Auswahl Nachdem alle erforderlichen Kommunikationsparameter gewählt wurde, muss die passende Anzeige in LPCon ausgewählt werden. Drücken Sie Device Meters N20: Sobald diese Auswahl getätigt wurde, versucht die Software sich mit der Anzeige zu verbinden. Sollte es zu einer Fehlermeldung kommen, überprüfen Sie die Verbindung Anzeige ...
BETRIEBSANLEITUNG www.warensortiment.de 2.4.3 Display Einstellungen 2.4.3.1 Anzeigefarbe des Messwertes Der Anzeigebereich ist in drei Zonen unterteilt, die durch die Werte KpL und KpH (unterer Grenzwert und oberer Grenzwert KpH) unterteilt werden. Die Farbe der angezeigten Messwerte für jede Zone wird aus den drei verfügbaren Farben Grün, Orange und Rot gewählt.
BETRIEBSANLEITUNG www.warensortiment.de 2.4.4 Messeinstellungen 2.4.4.1 Umgebungskompensation Automatische Kompensation der Umgebungstemperatur (nur für PT-100 und Thermoelemente). Das Deaktivieren der automatischen Kompensation ermöglicht es, den Kabelwiderstand, der für die Berechnungen benötigt wird, manuell einzugeben. Der korrekte Kabelwiderstand ergibt sich aus der Summe beider Einzelwiderstände der Zuleitungen des Sensors. Standardmäßig ist diese Option aktiviert. 2.4.4.2 Mittelwertbildung Nach der Initialisierung der Anzeige wird der erste aufgenommene Messwert solange auf dem Display erscheinen, bis die Bildung des arithmetischen Mittelwertes (anhängig von der eingestellten Zeit für die...
BETRIEBSANLEITUNG www.warensortiment.de 2.4.4.4 Individuelle Abbildung des Messwertes Für die Abbildung großer Einheiten (hier: kV) können die Anzeigeparameter so verändert werden, dass der Messwert direkt in eine passende Einheit umgerechnet wird. In diesem Beispiel soll eine sehr hohe Spannung gemessen werden, die in kV auf der Anzeige ausgegeben wird. Dazu wird das ermittelte Ergebnis durch 1000 geteilt.
2.4.5 Alarm Einstellungen Die Anzeigen der PCE-N20 Serie haben standardmäßig 2 Alarmausgänge. Beide Alarmausgänge arbeiten unabhängig voneinander und haben jeweils 6 Betriebsmodi: n-on, n-off, on, off, h-on und h-off welche in der folgenden Abbildung zu sehen sind. Die Alarmgrenzen Aon und Aoff beziehen sich auf dem Messwert unter Berücksichtigung der individuellen Abbildung des Messwertes.
BETRIEBSANLEITUNG www.warensortiment.de h-on: immer aktiviert h-off: immer deaktiviert Die einstellbare Verzögerungszeit bezieht sich auf das Ein- und Ausschalten des Alarms. 2.4.6 Messdaten auslesen Erklärung: Measured value (gemessener Wert) Input type (Art des Eingangssignals) Calibrator ID (Firmenspezifischer Parameter) ...
Seite 19
BETRIEBSANLEITUNG www.warensortiment.de...
BETRIEBSANLEITUNG www.warensortiment.de PCE-N20I Einleitung Die Digital-Anzeige PCE-N20I wertet das weit verbreitete Normsignal 4-20 mA aus. Da viele Sensoren und Messumformer einen entsprechenden analogen Ausgang haben, ist diese Digital-Anzeige in vielen Bereichen einsetzbar. Das 4-20 mA Signal hat zwei gravierende Vorteile: Zum einen kann das Kabel welches zur Übertragung genutzt wird, fast beliebig lang sein.
BETRIEBSANLEITUNG www.warensortiment.de 3.3.2 Einbau Befestigen Sie den Regler in der Platte, welche nicht dicker als 6mm sein sollte, mit Hilfe der 4 +0,6 Schrauben entsprechend der folgenden Abbildung. Der Schalttafelausschnitt in der Platte sollte 92 mm groß sein. Die Anzeige muss von vorn in den Ausschnitt eingeführt werden und die Versorgungsspannung darf nicht angeschlossen sein.
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung 3.4.1 Initialisierung Nach dem Anschließen der Versorgungsspannung, zeigt das Display , wobei das für die Funktion der Anzeige steht: - Spannungsmessung, - Strommessung, - Messung der Temperatur (PT-100, Thermoelemente), - benutzerdefinierte Anwendung. Anschließend wird die Programmversion in der Form r x.xx angezeigt, wobei x.xx für die Nummer der aktuellen Programmversion oder der benutzerdefinierten Anwendung steht.
BETRIEBSANLEITUNG www.warensortiment.de 3.4.2.2 Geräte Auswahl Nachdem alle erforderlichen Kommunikationsparameter gewählt wurde, muss die passende Anzeige in LPCon ausgewählt werden. Drücken Sie Device Meters N20: Sobald diese Auswahl getätigt wurde, versucht die Software sich mit der Anzeige zu verbinden. Sollte es zu einer Fehlermeldung kommen, überprüfen Sie die Verbindung Anzeige ...
BETRIEBSANLEITUNG www.warensortiment.de 3.4.3 Display Einstellungen 3.4.3.1 Anzeigefarbe des Messwertes Der Anzeigebereich ist in drei Zonen unterteilt, die durch die Werte KpL und KpH (unterer Grenzwert und oberer Grenzwert KpH) unterteilt werden. Die Farbe der angezeigten Messwerte für jede Zone wird aus den drei verfügbaren Farben Grün, Orange und Rot gewählt.
BETRIEBSANLEITUNG www.warensortiment.de 3.4.4 Messeinstellungen 3.4.4.1 Umgebungskompensation Bei dieser Ausführung nicht verfügbar. 3.4.4.2 Mittelwertbildung Nach der Initialisierung der Anzeige wird der erste aufgenommene Messwert solange auf dem Display erscheinen, bis die Bildung des arithmetischen Mittelwertes (anhängig von der eingestellten Zeit für die Mittelwertbildung) abgeschlossen ist.
BETRIEBSANLEITUNG www.warensortiment.de 3.4.4.4 Individuelle Abbildung des Messwertes Für die Abbildung großer Einheiten (hier: kV) können die Anzeigeparameter so verändert werden, dass der Messwert direkt in eine passende Einheit umgerechnet wird. In diesem Beispiel soll eine sehr hohe Spannung gemessen werden, die in kV auf der Anzeige ausgegeben wird. Dazu wird das ermittelte Ergebnis durch 1000 geteilt.
3.4.5 Alarm Einstellungen Die Anzeigen der PCE-N20 Serie haben standardmäßig 2 Alarmausgänge. Beide Alarmausgänge arbeiten unabhängig voneinander und haben jeweils 6 Betriebsmodi: n-on, n-off, on, off, h-on und h-off welche in der folgenden Abbildung zu sehen sind. Die Alarmgrenzen Aon und Aoff beziehen sich auf dem Messwert unter Berücksichtigung der individuellen Abbildung des Messwertes.
BETRIEBSANLEITUNG www.warensortiment.de h-on: immer aktiviert h-off: immer deaktiviert Die einstellbare Verzögerungszeit bezieht sich auf das Ein- und Ausschalten des Alarms. 3.4.6 Messdaten auslesen Erklärung: Measured value (gemessener Wert) Input type (Art des Eingangssignals) Calibrator ID (Firmenspezifischer Parameter) ...
Seite 34
BETRIEBSANLEITUNG www.warensortiment.de...
BETRIEBSANLEITUNG www.warensortiment.de PCE-N20U Einleitung Das Messinstrument PCE-N20U wertet das oft verwendete Normsignal 0-10 V aus. Da viele Sensoren und Messumformer einen entsprechenden analogen Ausgang haben, ist dieses Messinstrument in weiten Bereichen einsetzbar. Auf dem 5-Stelligen LED-Display von diesem Messinstrument wird der aktuelle Messwert angezeigt.
BETRIEBSANLEITUNG www.warensortiment.de 4.3.2 Einbau Befestigen Sie den Regler in der Platte, welche nicht dicker als 6mm sein sollte, mit Hilfe der 4 +0,6 Schrauben entsprechend der folgenden Abbildung. Der Schalttafelausschnitt in der Platte sollte 92 mm groß sein. Die Anzeige muss von vorn in den Ausschnitt eingeführt werden und die Versorgungsspannung darf nicht angeschlossen sein.
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung 4.4.1 Initialisierung Nach dem Anschließen der Versorgungsspannung, zeigt das Display , wobei das für die Funktion der Anzeige steht: - Spannungsmessung, - Strommessung, - Messung der Temperatur (PT-100, Thermoelemente), - benutzerdefinierte Anwendung. Anschließend wird die Programmversion in der Form r x.xx angezeigt, wobei x.xx für die Nummer der aktuellen Programmversion oder der benutzerdefinierten Anwendung steht.
BETRIEBSANLEITUNG www.warensortiment.de 4.4.2.2 Geräte Auswahl Nachdem alle erforderlichen Kommunikationsparameter gewählt wurde, muss die passende Anzeige in LPCon ausgewählt werden. Drücken Sie Device Meters N20: Sobald diese Auswahl getätigt wurde, versucht die Software sich mit der Anzeige zu verbinden. Sollte es zu einer Fehlermeldung kommen, überprüfen Sie die Verbindung Anzeige ...
BETRIEBSANLEITUNG www.warensortiment.de 4.4.3 Display Einstellungen 4.4.3.1 Anzeigefarbe des Messwertes Der Anzeigebereich ist in drei Zonen unterteilt, die durch die Werte KpL und KpH (unterer Grenzwert und oberer Grenzwert KpH) unterteilt werden. Die Farbe der angezeigten Messwerte für jede Zone wird aus den drei verfügbaren Farben Grün, Orange und Rot gewählt.
BETRIEBSANLEITUNG www.warensortiment.de 4.4.4 Messeinstellungen 4.4.4.1 Umgebungskompensation Bei dieser Ausführung nicht verfügbar. 4.4.4.2 Mittelwertbildung Nach der Initialisierung der Anzeige wird der erste aufgenommene Messwert solange auf dem Display erscheinen, bis die Bildung des arithmetischen Mittelwertes (anhängig von der eingestellten Zeit für die Mittelwertbildung) abgeschlossen ist.
BETRIEBSANLEITUNG www.warensortiment.de 4.4.4.4 Individuelle Abbildung des Messwertes Für die Abbildung großer Einheiten (hier: kV) können die Anzeigeparameter so verändert werden, dass der Messwert direkt in eine passende Einheit umgerechnet wird. In diesem Beispiel soll eine sehr hohe Spannung gemessen werden, die in kV auf der Anzeige ausgegeben wird. Dazu wird das ermittelte Ergebnis durch 1000 geteilt.
4.4.5 Alarm Einstellungen Die Anzeigen der PCE-N20 Serie haben standardmäßig 2 Alarmausgänge. Beide Alarmausgänge arbeiten unabhängig voneinander und haben jeweils 6 Betriebsmodi: n-on, n-off, on, off, h-on und h-off welche in der folgenden Abbildung zu sehen sind. Die Alarmgrenzen Aon und Aoff beziehen sich auf dem Messwert unter Berücksichtigung der individuellen Abbildung des Messwertes.
BETRIEBSANLEITUNG www.warensortiment.de h-on: immer aktiviert h-off: immer deaktiviert Die einstellbare Verzögerungszeit bezieht sich auf das Ein- und Ausschalten des Alarms. 4.4.6 Messdaten auslesen Erklärung: Measured value (gemessener Wert) Input type (Art des Eingangssignals) Calibrator ID (Firmenspezifischer Parameter) ...
Seite 49
BETRIEBSANLEITUNG www.warensortiment.de...
BETRIEBSANLEITUNG www.warensortiment.de Fehlercodes Nach der Installation der Anzeige in eine Regelstrecke können unter bestimmten Umständen Fehlermeldungen an dem Gerät angezeigt werden. Folgende Tabelle zeigt eine Auflistung der möglichen Fehler. Fehlermeldung Beschreibung Überlauf der oberen programmierten Anzeigegrenze. In der Ausführung mit Pt100-Sensor, signalisiert es außerdem die inkorrekte Verbindung der Kabel Überlauf der unteren programmierten Anzeigegrenze Keine interne Kalibrierung vorhanden.
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden.
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
