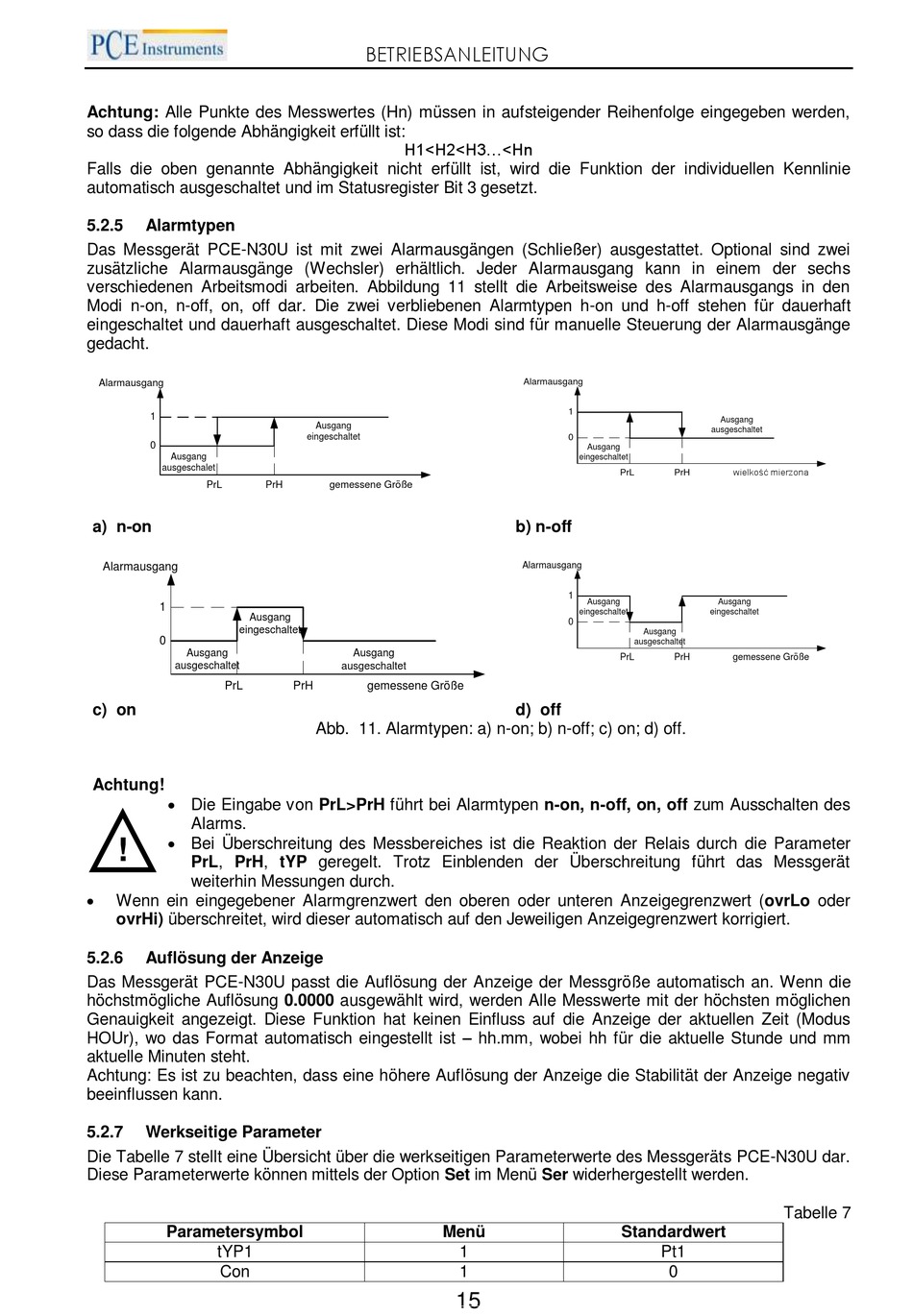

Achtung: Alle Punkte des Messwertes (Hn) müssen in aufsteigender Reihenfolge eingegeben werden,
so dass die folgende Abhängigkeit erfüllt ist:
Falls die oben genannte Abhängigkeit nicht erfüllt ist, wird die Funktion der individuellen Kennlinie
automatisch ausgeschaltet und im Statusregister Bit 3 gesetzt.
5.2.5
Alarmtypen
Das Messgerät PCE-N30U ist mit zwei Alarmausgängen (Schließer) ausgestattet. Optional sind zwei
zusätzliche Alarmausgänge (Wechsler) erhältlich. Jeder Alarmausgang kann in einem der sechs
verschiedenen Arbeitsmodi arbeiten. Abbildung 11 stellt die Arbeitsweise des Alarmausgangs in den
Modi n-on, n-off, on, off dar. Die zwei verbliebenen Alarmtypen h-on und h-off stehen für dauerhaft
eingeschaltet und dauerhaft ausgeschaltet. Diese Modi sind für manuelle Steuerung der Alarmausgänge
gedacht.
Alarmausgang
1
0
Ausgang
ausgeschalet
PrL
a) n-on
Alarmausgang
1
Ausgang
eingeschaltet
0
Ausgang
ausgeschaltet
PrL
c) on
Achtung!
Die Eingabe von PrL>PrH führt bei Alarmtypen n-on, n-off, on, off zum Ausschalten des
Alarms.
Bei Überschreitung des Messbereiches ist die Reaktion der Relais durch die Parameter
!
PrL, PrH, tYP geregelt. Trotz Einblenden der Überschreitung führt das Messgerät
weiterhin Messungen durch.
Wenn ein eingegebener Alarmgrenzwert den oberen oder unteren Anzeigegrenzwert (ovrLo oder
ovrHi) überschreitet, wird dieser automatisch auf den Jeweiligen Anzeigegrenzwert korrigiert.
5.2.6
Auflösung der Anzeige
Das Messgerät PCE-N30U passt die Auflösung der Anzeige der Messgröße automatisch an. Wenn die
höchstmögliche Auflösung 0.0000 ausgewählt wird, werden Alle Messwerte mit der höchsten möglichen
Genauigkeit angezeigt. Diese Funktion hat keinen Einfluss auf die Anzeige der aktuellen Zeit (Modus
HOUr), wo das Format automatisch eingestellt ist – hh.mm, wobei hh für die aktuelle Stunde und mm
aktuelle Minuten steht.
Achtung: Es ist zu beachten, dass eine höhere Auflösung der Anzeige die Stabilität der Anzeige negativ
beeinflussen kann.
5.2.7
Werkseitige Parameter
Die Tabelle 7 stellt eine Übersicht über die werkseitigen Parameterwerte des Messgeräts PCE-N30U dar.
Diese Parameterwerte können mittels der Option Set im Menü Ser widerhergestellt werden.
Parametersymbol
tYP1
Con
BETRIEBSANLEITUNG
H1<H2<H3...<Hn
Ausgang
eingeschaltet
PrH
gemessene Größe
Ausgang
ausgeschaltet
PrH
gemessene Größe
Abb. 11. Alarmtypen: a) n-on; b) n-off; c) on; d) off.
Alarmausgang
1
0
Ausgang
eingeschaltet
b) n-off
Alarmausgang
1
Ausgang
eingeschaltet
0
d) off
Menü
1
1
15
Ausgang
ausgeschaltet
wielkość mierzona
PrL
PrH
Ausgang
eingeschaltet
Ausgang
ausgeschaltet
PrL
PrH
gemessene Größe
Tabelle 7
Standardwert
Pt1
0
