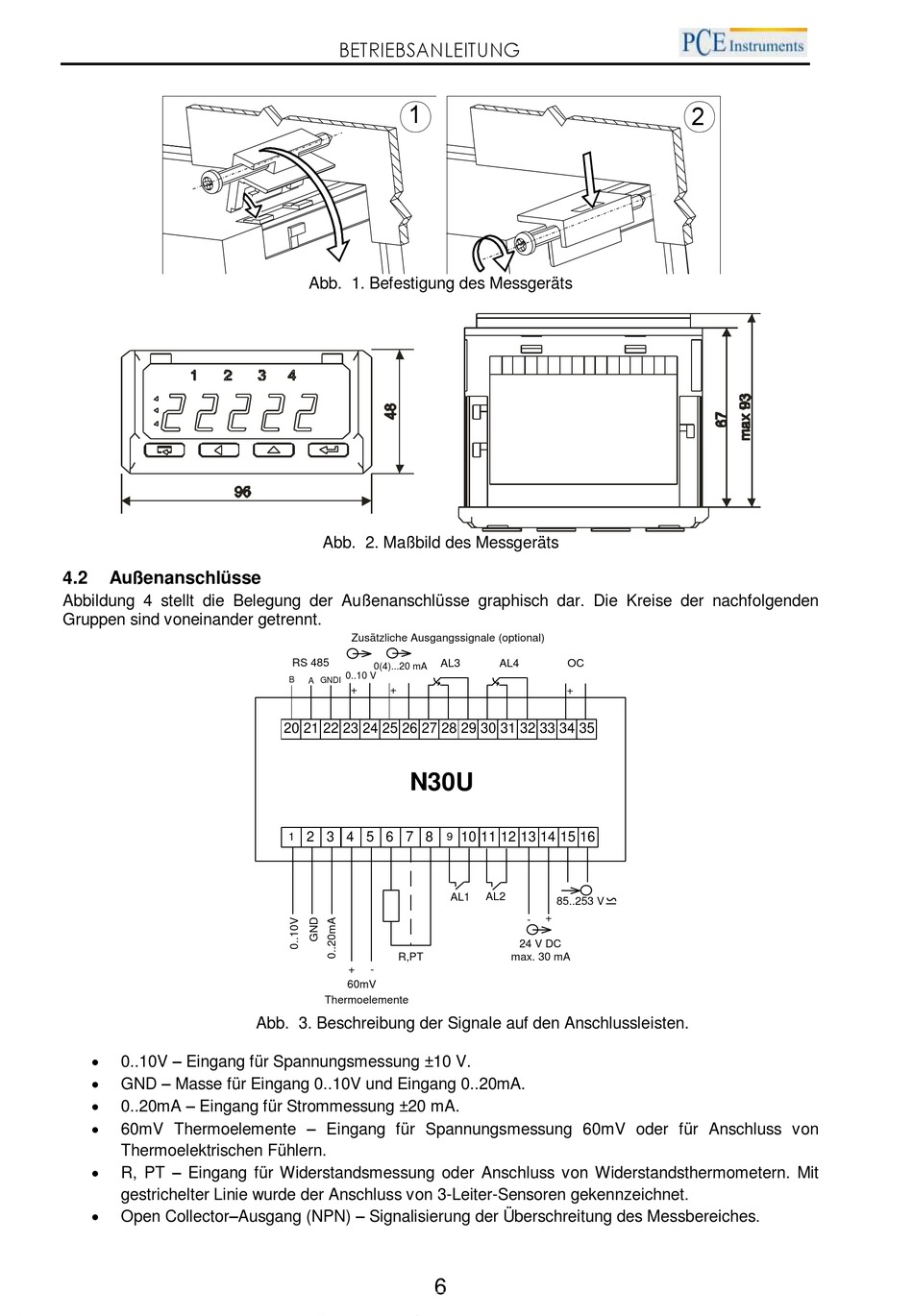

4.2
Außenanschlüsse
Abbildung 4 stellt die Belegung der Außenanschlüsse graphisch dar. Die Kreise der nachfolgenden
Gruppen sind voneinander getrennt.
0..10V – Eingang für Spannungsmessung ±10 V.
GND – Masse für Eingang 0..10V und Eingang 0..20mA.
0..20mA – Eingang für Strommessung ±20 mA.
60mV Thermoelemente – Eingang für Spannungsmessung 60mV oder für Anschluss von
Thermoelektrischen Fühlern.
R, PT – Eingang für Widerstandsmessung oder Anschluss von Widerstandsthermometern. Mit
gestrichelter Linie wurde der Anschluss von 3-Leiter-Sensoren gekennzeichnet.
Open Collector–Ausgang (NPN) – Signalisierung der Überschreitung des Messbereiches.
BETRIEBSANLEITUNG
1
Abb. 1. Befestigung des Messgeräts
Abb. 2. Maßbild des Messgeräts
Zusätzliche Ausgangssignale (optional)
RS 485
0(4)...20 mA
0..10 V
B
A GNDI
+
+
20
21
22
23
24 25
26
27
N30U
2 3
4 5
6 7
8
1
R,PT
+
-
60mV
Thermoelemente
Abb. 3. Beschreibung der Signale auf den Anschlussleisten.
AL3
AL4
OC
+
28
29
30 31
32
33
34
35
10 11
12 13
14
15
16
9
AL2
AL1
85..253 V
+
-
24 V DC
max. 30 mA
6
2
