Individuelle Kennlinie
Die Messgeräte PCE-N30U können den Messwert auf einen beliebigen Wert anhand einer individuellen
Kennlinie umrechnen. Die individuelle Kennlinie skaliert das gemessene Eingangssignal gemäß der
eingestellten Kennlinie. Der Einfluss der individuellen Kennlinie auf die Arbeitsweise des Messgeräts wird
in Abbildung 9 dargestellt.
Messgröße

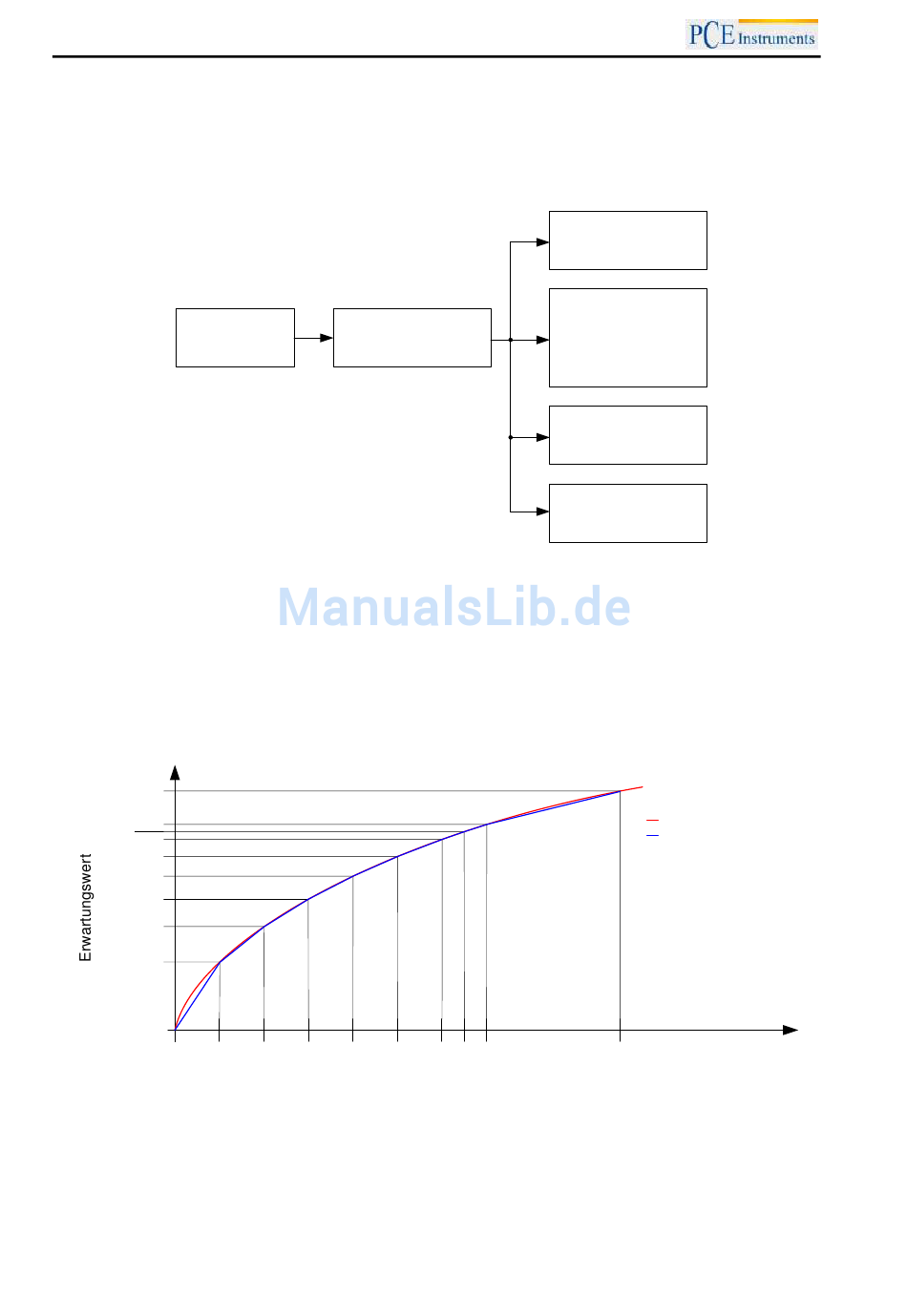

Abb. 9. Einfluss der individuellen Kennlinie auf die Arbeitsweise des Messgeräts.
Es können maximal 20 Funktionen durch Eingabe von Wertepaaren (gemessener Wert und
anzuzeigender Wert) definiert werden.
Die Programmierung der individuellen Kennlinie beginnt mit der Eingabe der Anzahl von Punkten der
Kennlinie, anhand welcher die Eingangsfunktion linearisiert wird. Es ist zu beachten, dass die Anzahl der
Linearisierungsfunktionen um 1 kleiner ist als die Anzahl der Kennlinienpunkte. Anschließend sind die
nachfolgenden Wertepaare durch die Eingabe des Messwerts (Hn) und dem entsprechenden
Anzeigewert (Yn) einzuprogrammieren. Die graphische Interpretation der individuellen Kennlinie stellt die
Abbildung 10 dar.
Y10
Y9
Y8
Y7
Y6
Y5
Y4
Y3
Y2
Y1
H1
H2
Es ist zu beachten, dass bei der Nachbildung von Kurven, die von der Kennlinie stark abweichen, eine
höhere Anzahl von Linearisierungsstrecken den Linearisierungsfehler verringern.
Falls die Messwerte kleiner als H1 sind, werden die Umrechnungen anhand der ersten Geraden, die
anhand der Punkte (H1,Y1) und (H2,Y2) bestimmt wird, ausgeführt. Für Werte größer als Hn (wobei n für
den letzten eingegebenen Messwert steht) wird der Anzeigewert anhand der letzten Linearfunktion
berechnet.
BETRIEBSANLEITUNG
Individuelle
Kennlinie
H3
H4
H5
H6
Messwert
Abb. 10. Individuelle Kennlinie.
Angezeigter Wert
Steuerung der
Alarmausgänge
Steuerung der
RS485-
Schnittstelle
H7 H8 H9
14
Alarme
Eingangsfunktion
Linearisierte Funktion
