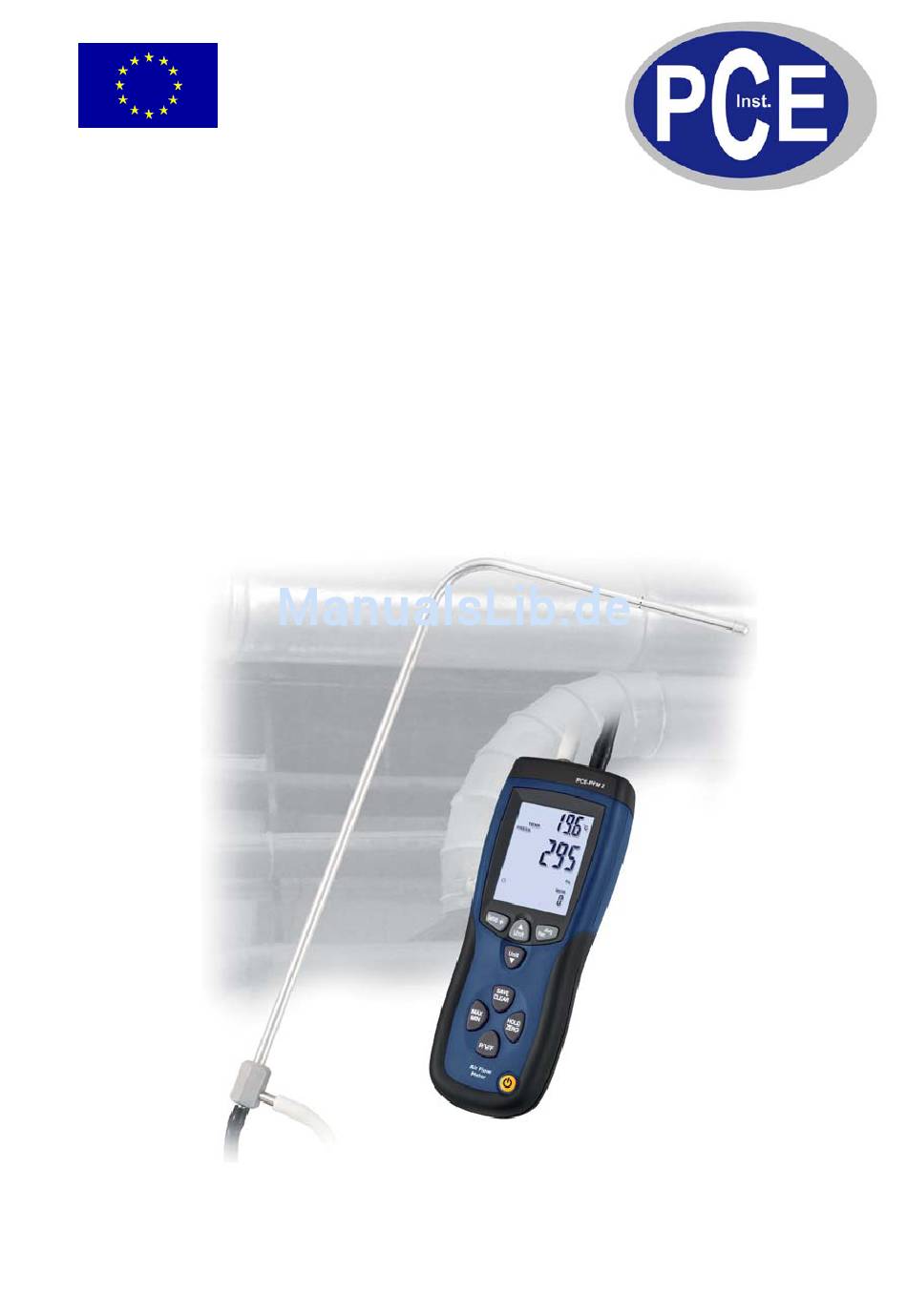

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Staurohr-Anemometer PCE-PFM 2 Version 1.0 10.01.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis 1 Einleitung ..........................3 Beschreibung ............................. 3 Ausstattung ..............................3 Sicherheitsinformationen ........................... 3 2 Technische Spezifikationen ....................4 Technische Daten ............................4 Lieferumfang .............................. 4 3 Tasten ........................... 5 4 ... -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.pce-group-europe.com Einleitung Beschreibung Das Staurohranemometer dient der genauen Differenzdruckmessung, aber auch zur Messung der Strömungsgeschwindigkeit von Luft und Gasen. So kommt dieses Messgerät in Verbindung mit einem Pitot- Rohr vor allem bei der Erfassung hoher Luftgeschwindigkeiten zur Verwendung. Darüber hinaus erfasst das Messgerät auch die Umgebungstemperatur. -
Seite 4: Technische Spezifikationen
Gehäusematerial ABS-Kunststoff Abmessungen 210 x 75 x 50 mm Gewicht 280 g Lieferumfang Staurohranemometer PCE-PFM 2, Staurohr abgewinkelt Ø8 x 210 mm, Länge 335 mm, 2 x Verbindungsschlauch (je 85 cm Länge), 9 V Blockbatterie, Netzteil, USB-Kabel, Software, Tragekoffer und... -
Seite 5: Tasten

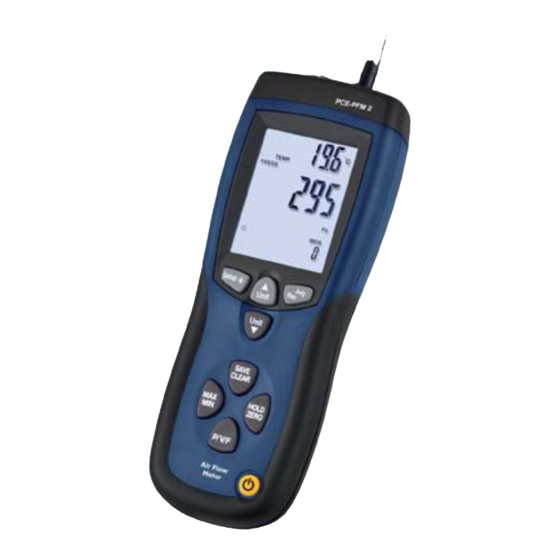

BETRIEBSANLEITUNG www.pce-group-europe.com Tasten EIN/AUS-Taste, über diese Taste schalten Sie das Gerät ein und MAX/MIN-Taste: Mit dieser Taste können Sie den Minimal-, Maximal- und Durchschnittswert aufrufen. Um in den normalen Modus zu wechslen halten Sie diese Taste für 2 Sekunden lang gedrückt. -
Seite 6: Einstellungen Und Bedienung
BETRIEBSANLEITUNG www.warensortiment.de Einstellungen und Bedienung Im Einstellmenü können Sie z.B. die Kanalform (rechteckiger Kanal oder runder Kanal) und die Kanalparameter einstellen. Die Daten bleiben im Gerät gespeichert. Einstelloptionen Optionen Menüeintrag Einstellungen Kanalabmessungseinheit Unit Einheit: „in“ oder „cm“ Kanalform und Parameter Duct Shape Form und Abmessungen des Kanals Auto-Power-Off... -
Seite 7: Wählen Der Kanalform
BETRIEBSANLEITUNG www.pce-group-europe.com Wählen der Kanalform Drücken Sie die Unit-Up- oder Unit-Down-Taste (7 + 8) um zum Menüpunkt „duct shape“ zu scrollen. Bestätigen Sie Ihre Auswahl mit der AVG/REC-Taste (9). Das Display zeigt Ihnen nun das Symbol für rechteckigen „ “... -
Seite 8: Auto-Power-Off Funktion
BETRIEBSANLEITUNG www.warensortiment.de Auto-Power-Off Funktion Zur Batterieschonung verfügt das Messgerät über eine automatische Selbstanschaltung (Auto-Power-Off). Wenn 20 Minuten lang keine Taste gedrückt wurde schaltet sich das Gerät automatisch aus. Wenn sich das Messgerät im Einstellmenü befindet, drücken Sie mit der Unit-Up-Taste (7) oder der Unit- Down-Taste (8) solange bis „SLP“... -
Seite 9: Löschen Des Speichers
BETRIEBSANLEITUNG www.pce-group-europe.com 5.10 Löschen des Speichers Wenn sich das Messgerät im Einstellmenü befindet, wählen Sie mit der Unit-Up-Taste (7) oder der Unit- Down-Taste (8) das Einstellmenü „Mem clear“. Drücken Sie die SAVE/CLEAR-Taste (5) um die gewünschten Messwerte aus zu wählen. Es gibt drei Möglichkeiten der Auswahl: PRESS VEL FLOW: löscht alle Drücke, Geschwindigkeiten und Volumenströme PRESS: löscht alle Druckdaten... -
Seite 10: Messen Der Strömungsgeschwindigkeit
BETRIEBSANLEITUNG www.warensortiment.de 5.12 Messen der Strömungsgeschwindigkeit Beim Ermitteln von der Strömungsgeschwindigkeit geht das Messgerät von Normbedingungen aus (21,1 °C Umgebungstemperatur und 1013 mbar baromatischer Druck). Das Hauptdisplay (3) zeigt Ihnen die Strömungsgeschwindigkeit an. Sie haben die Möglichkeit zwischen 5 verschiedenen Einheiten zu wählen: m/s, ft/min, km/h, MPH und knots (Knoten). -
Seite 11: Anzeige Der Temperatur
BETRIEBSANLEITUNG www.pce-group-europe.com 5.14 Anzeige der Temperatur Die Umgebungstemperatur wird auf dem Zweitdisplay (20) angezeigt. Über die Unit-up-Taste (7) können Sie zwischen °C und °F umschalten. 5.15 Data-Hold-Funktion Drücken Sie die HOLD/ZERO-Taste (4) um den Messwert im Display einzufrieren. Das Data-Hold-Symbol (10) leuchtet im Display auf. -
Seite 12: Fehlercodes
BETRIEBSANLEITUNG www.warensortiment.de 5.19 Fehlercodes Das Gerät verfügt über interne Diagnosefunktionen. Sollte ein Fehler festgestellt werden, werden alle Tasten eingefroren und eine Fehlermeldung erscheint im Display: Druck oder Strömungsgeschwindigkeit ist oberhalb des Messbereiches -OL: Druck ist zu gering Error: Strömungsgeschwindigkeit oder Volumenstrom ist zu gering für das Messgerät Speicher ist voll 5.20 Batteriewechsel Als interne Batterie dient eine 9 Volt-Blockbatterie, um diesen einzulegen oder zu wechseln öffnen Sie den...
