VEVOR MS3126 Handbuch Seite 128

Das Ziel dieses Verfahrens besteht darin, die Parallelität des Förderbands und der
Schleifwalze auf einen seitlichen Unterschied von 0,05 Zoll zu bringen.
So prüfen und justieren Sie die Parallelität zwischen Förderband und
Schleifwalze:
① Stellen Sie sicher, dass die Keile richtig eingestellt sind.
2. Hobeln Sie das Brett so, dass die Dicke auf beiden Seiten gleich ist.
③ Machen Sie mehrere leichte Schnitte mit dem Schleifgerät, ohne das Brett zu
drehen oder umzudrehen.

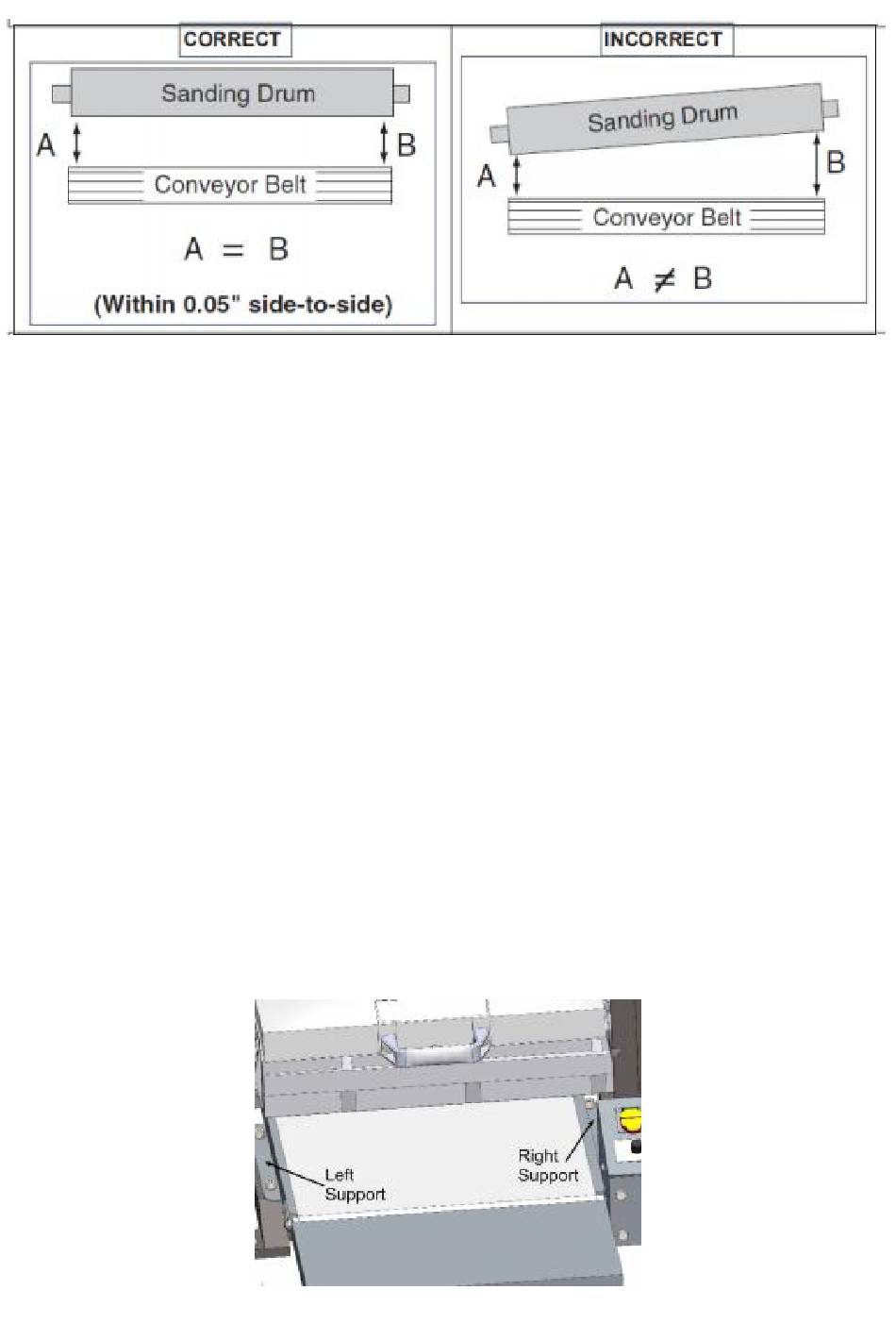

④ Nehmen Sie die Messungen bei „A" und „B" wie angegeben vor.
▲ Wenn das Maß „ A " kleiner ist als „ B ", lösen oder entfernen Sie die
Kopfschrauben an der rechten Förderbandstütze und legen Sie eine
Unterlegscheibe zwischen Stütze und Rahmen, um den Unterschied
auszugleichen zwischen „A" und „B".
▲ Wenn Maß „B" kleiner ist als Maß „A", lösen oder entfernen Sie die
Kopfschrauben an der linken Förderbandstütze und legen Sie eine
Unterlegscheibe zwischen Stütze und Rahmen, um den Unterschied
auszugleichen.
