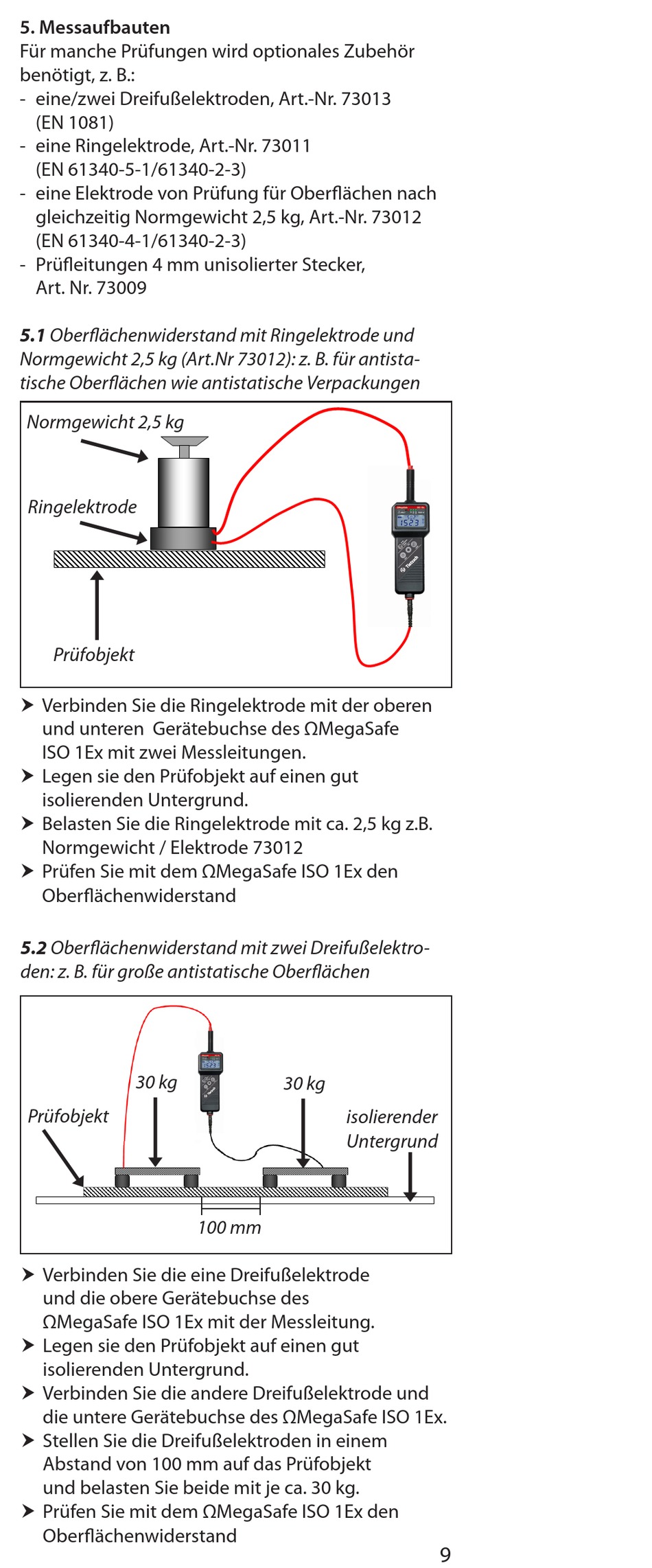

5. Messaufbauten
Für manche Prüfungen wird optionales Zubehör
benötigt, z. B.:
- eine/zwei Dreifußelektroden, Art.-Nr. 73013
(EN 1081)
- eine Ringelektrode, Art.-Nr. 73011
(EN 61340-5-1/61340-2-3)
- eine Elektrode von Prüfung für Oberflächen nach
gleichzeitig Normgewicht 2,5 kg, Art.-Nr. 73012
(EN 61340-4-1/61340-2-3)
- Prüfleitungen 4 mm unisolierter Stecker,
Art. Nr. 73009
5.1 Oberflächenwiderstand mit Ringelektrode und
Normgewicht 2,5 kg (Art.Nr 73012): z. B. für antista-
tische Oberflächen wie antistatische Verpackungen
Normgewicht 2,5 kg
Ringelektrode
Prüfobjekt
 Verbinden Sie die Ringelektrode mit der oberen
und unteren Gerätebuchse des ΩMegaSafe
ISO 1Ex mit zwei Messleitungen.
 Legen sie den Prüfobjekt auf einen gut
isolierenden Untergrund.
 Belasten Sie die Ringelektrode mit ca. 2,5 kg z.B.
Normgewicht / Elektrode 73012
 Prüfen Sie mit dem ΩMegaSafe ISO 1Ex den
Oberflächenwiderstand
5.2 Oberflächenwiderstand mit zwei Dreifußelektro-
den: z. B. für große antistatische Oberflächen
30 kg
Prüfobjekt
100 mm
 Verbinden Sie die eine Dreifußelektrode
und die obere Gerätebuchse des
ΩMegaSafe ISO 1Ex mit der Messleitung.
 Legen sie den Prüfobjekt auf einen gut
isolierenden Untergrund.
 Verbinden Sie die andere Dreifußelektrode und
die untere Gerätebuchse des ΩMegaSafe ISO 1Ex.
 Stellen Sie die Dreifußelektroden in einem
Abstand von 100 mm auf das Prüfobjekt
und belasten Sie beide mit je ca. 30 kg.
 Prüfen Sie mit dem ΩMegaSafe ISO 1Ex den
Oberflächenwiderstand
30 kg
isolierender
Untergrund
