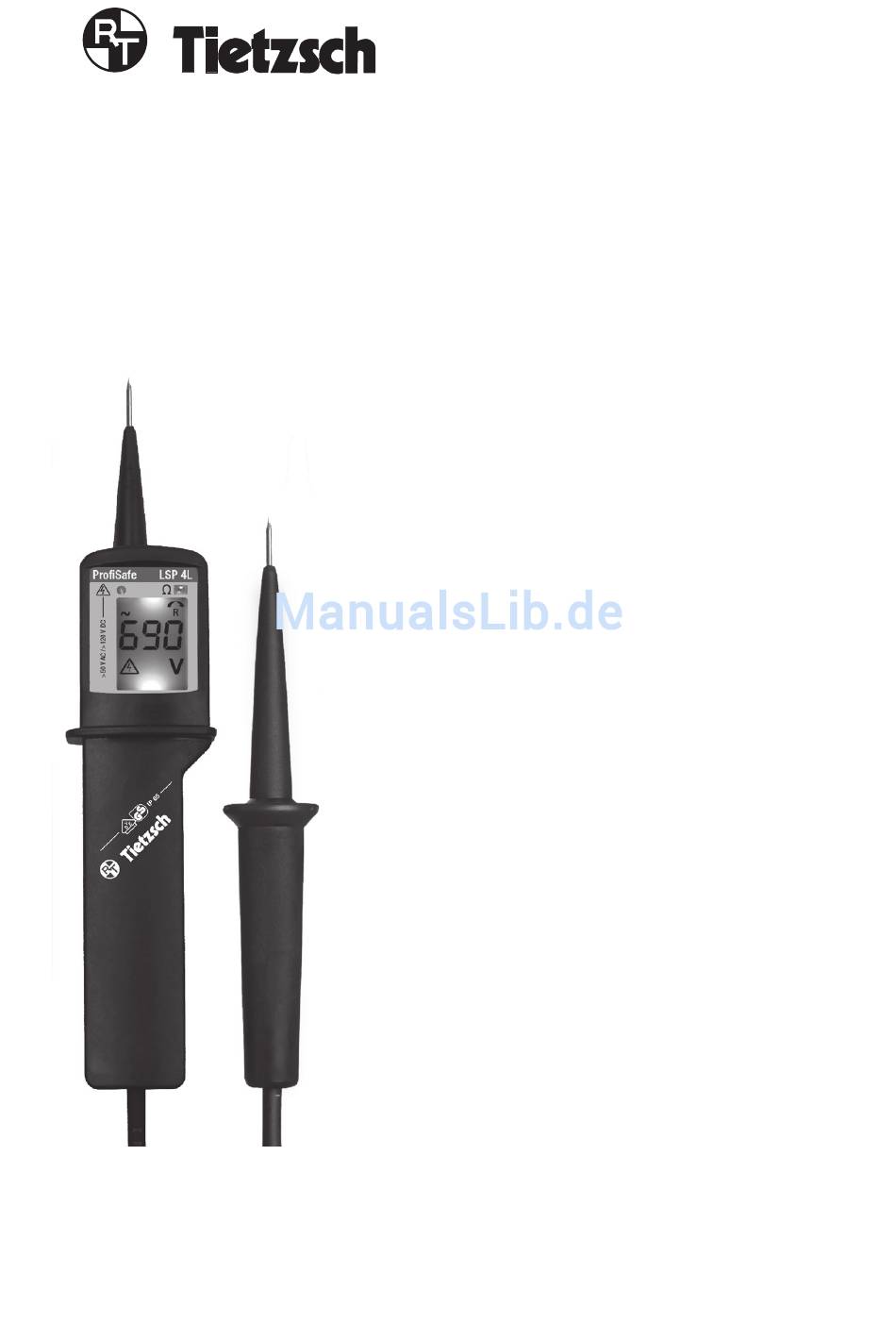

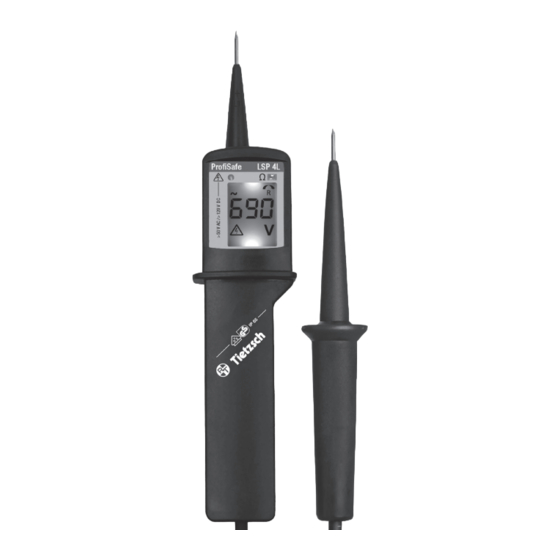

- Seite 1 Bedienungsanleitung User Instructions ProfiSafe LSP 4L Spannungs- und Durchgangsprüfer Voltage-Continuity Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Telefon +49 2333-75989 Telefax +49 2333-75257 E-Mail info@tietzsch.de www.tietzsch.de LSP 4L_BA_06-2013...
-
Seite 2: Symbole Auf Dem Gerät
Zeichengenehmigung durch VDE-Prüfstelle EG-Konformitätskennzeichnung Einschaltdauer bei höchster Nennspannung Erholzeit nach Prüfung mit höchster Nennspannung Gerät zum Arbeiten unter Spannung Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden (WEEE 2012/19/EU). Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de... - Seite 3 Phasenprüfungen dient ein integrierter Li-Akku als Energiequelle, der bei jeder Spannungsprüfung geladen wird. Der ProfiSafe LSP 4L ist durch seine hohe Schutzart (IP 65) auch bei Niederschlägen verwendbar. 1.1 Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
- Seite 4 Die Lagerung des Spannungsprüfers muss in trockener und sauberer Umgebung erfolgen. 3. Inbetriebnahme 3.1 Akku Durch das innovative Konzept des ProfiSafe LSP 4L sind Spannungsprüfungen mit vollständiger Anzeige auch bei völlig entladenem Akkumulator möglich. Die zusätzlichen Prüffunktionen Phase, Drehfeld und Durchgang werden von einem integrierten Li-Akku gespeist.
-
Seite 5: Spannung Und Polarität Prüfen
3.2 Prüfen von Anzeige und Funktion (Eigentest) Nach DIN VDE 0105 -100 müssen Spannungsprüfer mindestens unmittelbar vor und nach Möglichkeit auch nach dem Gebrauch auf einwandfreie Funktion überprüft werden. Schritt 1 - Prüfen der Leitung/Funktion Halten Sie die beiden Prüfelektroden zusammen. Display zeigt „- - - Ω“... -
Seite 6: Phase Und Drehfeldrichtung Prüfen
4.2.1 Spannungen 12 ... 690 V AC / DC (Nennspannungsbereich nach IEC 61243-3) Das Gerät zeigt die Spannungsart (AC / DC), und die Höhe der Spannung digital in Volt von 12 ... 690 V auf dem Display an. 4.2.2 Spannungen > 690 V AC / DC Vor Spannungen über 690 V AC / DC warnt die blinkende OL-Anzeige. - Seite 7 5. Technische Daten LSP 4L Nennspannungsbereich: 12 ... 690 V AC / DC Nennfrequenzbereich: 0 ... 500 Hz Messbereich: DC: 12 ... 690 V (± 3 % + 4 D) AC: 12 ... 690 V (± 3 % + 4 D) Eingangswiderstand: ca.
- Seite 8 Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funkti- onstests nach Abschnitt 3.2 oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an: service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller (Adresse siehe Seite 1). 9. Eingeschränkte Garantie und Haftungsbeschränkung...
- Seite 9 Sie sind vollständig und fest auf das Gerät zu stecken. Vor Spannungsprüfungen ist der Funkti- onstest (siehe Abschnitt 3.2) mit montierten Spitzen durchzuführen. Vor der Spannungspüfung muss das Gerät mit Verlängerung sauber und trocken sein. Mehr Informationen erhalten Sie unter www.tietzsch.de. Erhältliches Zubehör Art.Nr. Beschreibung 84313 LSP-S500-* DSP/LSP-Verlängerungsspitze...
- Seite 11 User Instructions ProfiSafe LSP 4L Voltage-Continuity Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Fon +49 2333-75989 Fax +49 2333-75257 E-Mail info@tietzsch.de www.tietzsch.de LSP 4L_BA_06-2013...
- Seite 12 On-time at highest nominal voltage Recovery time after tests with highest nominal voltage Device for live working This devices may not be disposed with the domestic waste (WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices.
-
Seite 13: Intended Use
Due to its high protection category (IP 65) the ProfiSafe LSP 4L may even be used in rain. 1.1 Intended use This device is intended for use in applications as described in the operating instructions only. - Seite 14 The tester has to be stored in a clean and dry environment. 3. Putting into operation 3.1 Accu The innovative concept of the ProfiSafe LSP 4L allows voltage testing and indication even with entirely depleted accu. For the additional test functions (phase, phase...
-
Seite 15: Testing Voltage An Polarity
3.2 Testing display and function (self-test) In accordance with DIN VDE 0105-100 voltage testers must be checked if they function correctly, briefly before and whenever possible after the use, for determining absence of voltage. Step 1 - Checking the line / function Hold the test electrodes together. -
Seite 16: Phase Test
LED lights up and the display shows „- - - Ω“. The green rectangle lights up when the test elec- trode marked “+” of the ProfiSafe LSP 4L is applied to the anode of a semiconductor. Otherwise the semiconductor is connected in reverse direction. - Seite 17 5. Technical data LSP 4L Nominal voltage range: 12 ... 690 V AC / DC Nominal frequency range: 0 ... 500 Hz Measurment range: DC: 12 ... 690 V (± 3 % + 4 D) AC: 12 ... 690 V (± 3 % + 4 D) Input resistance: approx 167 kΩ...
- Seite 18 In case of damages on the device or failure of the function test according to section 3.2 or for detailed inspection/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
-
Seite 19: Available Accessories
Perform the function test with mounted extensions (see section 3.2) before starting voltage testing. The device with extensions has to be clean and dry before starting voltage tests. Further information is available at www.tietzsch.de Available accessories Art.no. Type Description 84313...
