Bedienungsanleitung
User Instructions
MultiSafe DSP HS5

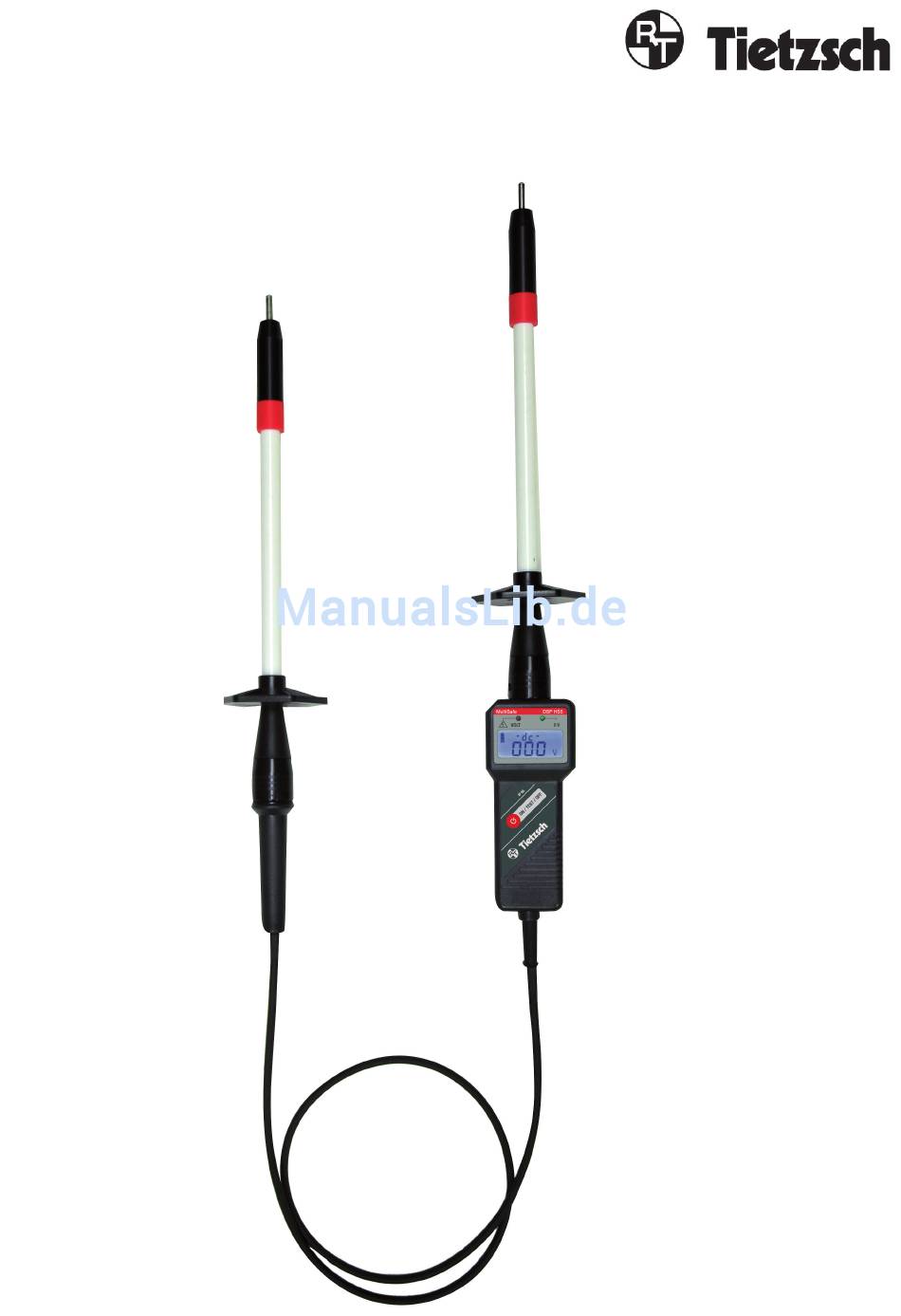

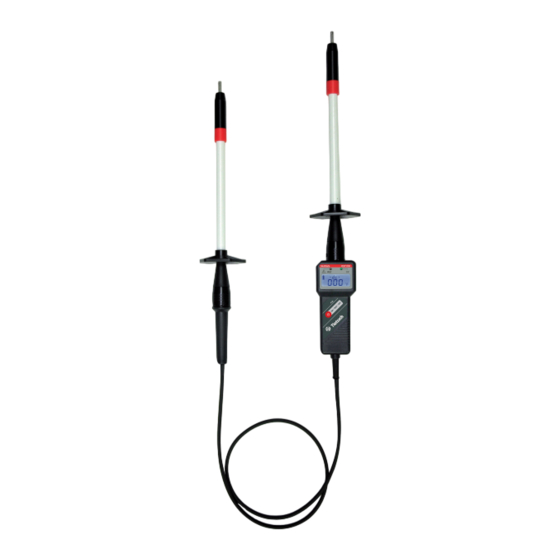

Zweipoliger Hochspannungsprüfer
Two-pole high voltage tester
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
D-58256 Ennepetal
Telefon +49 2333-75989
Telefax +49 2333-75257
info@tietzsch.de
www.tietzsch.de
DSP HS5_BA_11-2014

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tietzsch MultiSafe DSP HS5

Inhaltszusammenfassung für Tietzsch MultiSafe DSP HS5

  • Seite 1 Bedienungsanleitung User Instructions MultiSafe DSP HS5 Zweipoliger Hochspannungsprüfer Two-pole high voltage tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Telefon +49 2333-75989 Telefax +49 2333-75257 info@tietzsch.de www.tietzsch.de DSP HS5_BA_11-2014...

  • Seite 2: Symbole Auf Dem Gerät

    4. Anzeigeeinheit 5. Handhabe 6. Verbindungsleitung Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden (WEEE 2012/19/EU). Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...

  • Seite 3: Bestimmungsgemäße Verwendung

    1. Anwendung Der MultiSafe DSP HS5 ist ein zweipoliger Spannungsprüfer für Wechselspannungen bis 5 kV AC und Gleich- spannungen bis 7 kV. Er ist geeignet um die Spannung und Spannungsfreiheit an Kondensatorenbatterien und Zwischenkreisen von Umrichtern sowie Einspeisungen und Verteilungen schnell und sicher festzustellen.

  • Seite 4: Allgemeine Hinweise

    Schritt 2 - Test des Prüfkreises und der Schutzwiderstände Halten Sie die beiden Prüfelektroden ca. 5 Sekunden zusammen (Elektroden kurzschließen). Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet, ist der MultiSafe DSP HS5 einsatzbereit. Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen: Prüfelektroden kurzgeschlossen? Prüfelektroden fest aufgeschraubt? Batterie leer?

  • Seite 5: Batterieanzeige

    Diese können einfach auf die Hochspannungsprüfspitzen aufgeschraubt werden. Danach ist der Eigentest durchzuführen (siehe 3.3)! Ausführungen der Prüfelektroden Für den MultiSafe DSP HS5 werden folgende Prüfelektroden angeboten: i = runde Elektrode (Standard) G = spitze Elektrode mit M5-Gewinde Y = gegabelte Elektrode...

  • Seite 6: Allgemeine Informationen

    Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie- und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt.
  • Seite 7 11. Technische Daten MultiSafe DSP HS5 Nennspannung: 50 ... 5000 V AC / 7000 V DC Frequenzbereich: 0 ... 500 Hz Eingangswiderstand: 2,7 MΩ Messstrom: 2,6 mA bei 7000 V DC Stoßspannungsfestigeit: > 100 kV (VDE-Prüfbericht liegt vor) Anzeige Gruppe:...
  • Seite 9 User Instructions MultiSafe DSP HS5 Two-pole high voltage tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Fon +49 2333-75989 Fax +49 2333-75257 info@tietzsch.de www.tietzsch.de DSP HS5_BA_11-2014...
  • Seite 10 6. Connecting line Symbols on the instrument Attention! Observe user instructions! EC conformity Device for live working This devices may not be disposed with the domestic waste (WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices.

  • Seite 11: Intended Use

    1. Application The MultiSafe DSP HS5 is a two-pole voltage tester for alternating voltages up to 5 kV AC and direct voltages up to 7 kV. It is particularly suitable to detect voltage quickly and securely at capacitor banks and links of converters.

  • Seite 12: General Information

    Step 2 – Check test circuit and protective resistors Hold the test electrodes together for about 5 seconds until „Rdy“ appears and the green LED lights up, then the MultiSafe DSP HS5 is ready for operation. Note! In case the function test has not been successful, check the following: Test electrodes short-circuited? Test electrode screwed tightly? Battery empty? Repeat the function test: Switch on the device and hold the test electrodes together (short-circuit).

  • Seite 13: Check Battery Condition

    Please, return batteries at a local retailer or municipal recycling depot. Return is free of charge and required by law. 6. Change test electrodes The MultiSafe DSP HS5 can be equipped with different test electrodes. Those can be easily screwed onto the high-tension test probes.
  • Seite 14 In case of damages on the device or failure of the function test according to section 3.2 or for detailed inspec- tion/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
  • Seite 15 11. Technical Data MultiSafe DSP HS5 Nominal voltage range: 50 ... 5000 V AC / 7000 V DC Frequency range: 0 ... 500 Hz Input resistance: 2,7 MΩ Measurement current: 2,6 mA at 7000 V DC Surge voltage strength : >...
