Deutsch
3

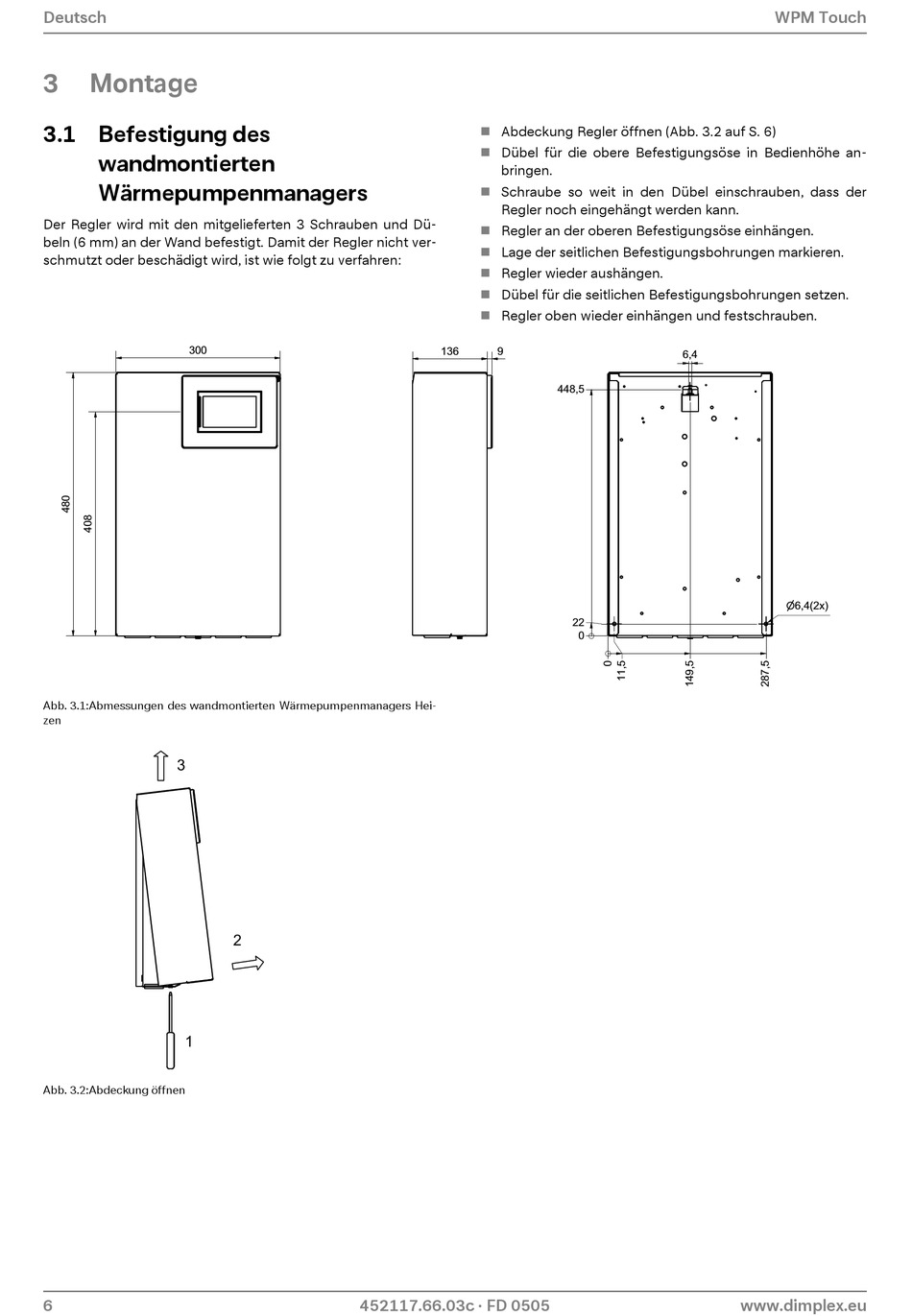

Montage

3.1 Befestigung des
wandmontierten
Wärmepumpenmanagers
Der Regler wird mit den mitgelieferten 3 Schrauben und Dü-
beln (6 mm) an der Wand befestigt. Damit der Regler nicht ver-
schmutzt oder beschädigt wird, ist wie folgt zu verfahren:
300
Abb. 3.1:Abmessungen des wandmontierten Wärmepumpenmanagers Hei-
zen
3
1
Abb. 3.2:Abdeckung öffnen
6
2
452117.66.03c · FD 0505
 Abdeckung Regler öffnen (Abb. 3.2 auf S. 6)
 Dübel für die obere Befestigungsöse in Bedienhöhe an-
bringen.
Schraube so weit in den Dübel einschrauben, dass der

Regler noch eingehängt werden kann.
Regler an der oberen Befestigungsöse einhängen.

Lage der seitlichen Befestigungsbohrungen markieren.

Regler wieder aushängen.

Dübel für die seitlichen Befestigungsbohrungen setzen.

 Regler oben wieder einhängen und festschrauben.
136 9
448,5
22
0
WPM Touch
6,4
6,4(2x)
