WPM Touch

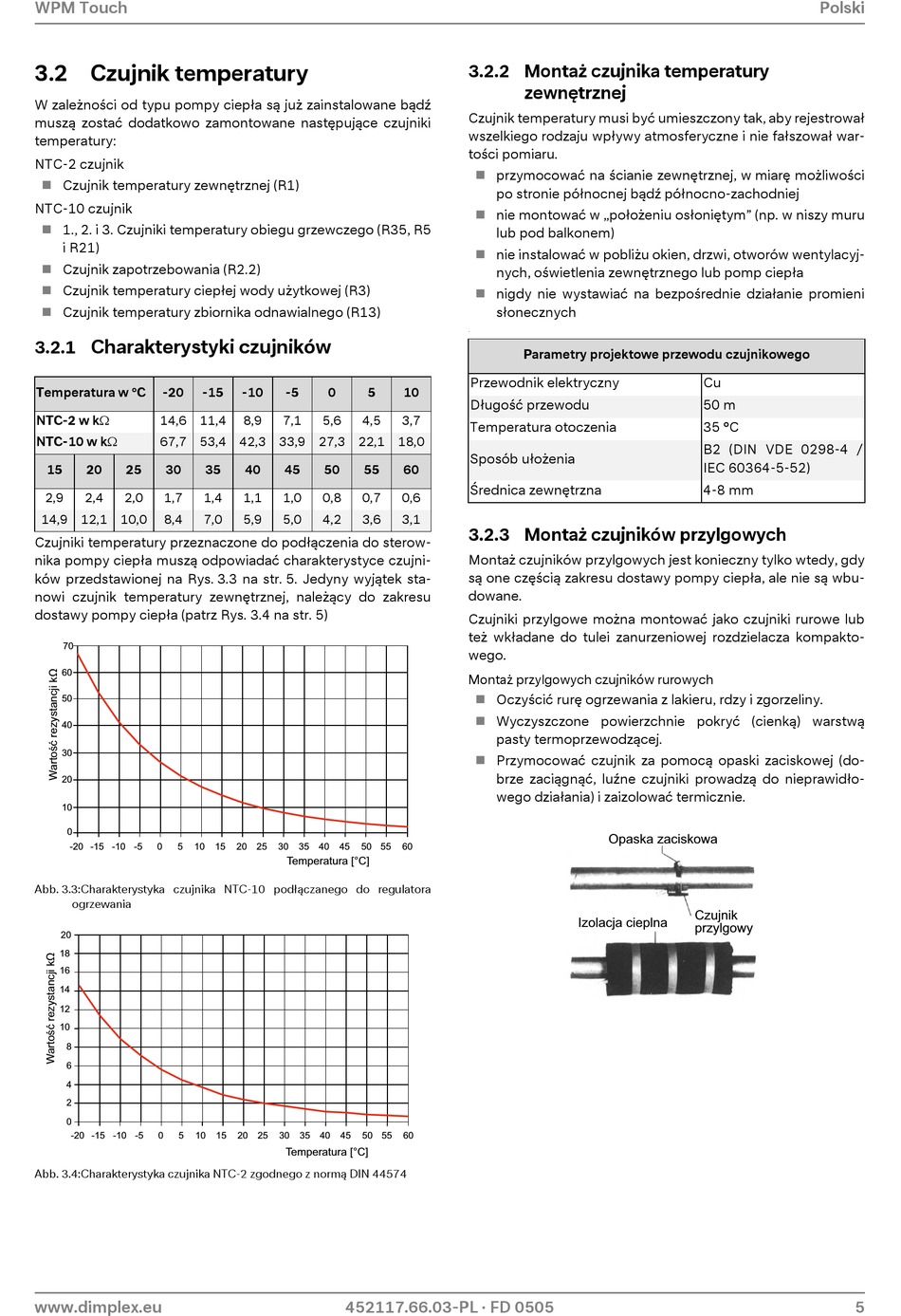

3.2 Czujnik temperatury

W zależności od typu pompy ciepła są już zainstalowane bądź
muszą zostać dodatkowo zamontowane następujące czujniki
temperatury:
NTC-2 czujnik
Czujnik temperatury zewnętrznej (R1)

NTC-10 czujnik
1., 2. i 3. Czujniki temperatury obiegu grzewczego (R35, R5

i R21)
 Czujnik zapotrzebowania (R2.2)
Czujnik temperatury ciepłej wody użytkowej (R3)

Czujnik temperatury zbiornika odnawialnego (R13)

Charakterystyki czujników
3.2.1
Temperatura w °C -20 -15
NTC-2 w k 14,6 11,4
NTC-10 w k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Czujniki temperatury przeznaczone do podłączenia do sterow-
nika pompy ciepła muszą odpowiadać charakterystyce czujni-
ków przedstawionej na Rys. 3.3 na str. 5. Jedyny wyjątek sta-
nowi czujnik temperatury zewnętrznej, należący do zakresu
dostawy pompy ciepła (patrz Rys. 3.4 na str. 5)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 3.3:Charakterystyka czujnika NTC-10 podłączanego do regulatora
ogrzewania
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Abb. 3.4:Charakterystyka czujnika NTC-2 zgodnego z normą DIN 44574
www.dimplex.eu
-10 -5 0 5
8,9 7,1 5,6 4,5
35 40 45 50 55
1,1 1,0 0,8 0,7
5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50 55
Temperatura [°C]
15 20 25 30 35 40 45 50 55
Temperatura [°C]
452117.66.03-PL · FD 0505
3.2.2 Montaż czujnika temperatury
zewnętrznej
Czujnik temperatury musi być umieszczony tak, aby rejestrował
wszelkiego rodzaju wpływy atmosferyczne i nie fałszował war-
tości pomiaru.
przymocować na ścianie zewnętrznej, w miarę możliwości

po stronie północnej bądź północno-zachodniej
 nie montować w „położeniu osłoniętym" (np. w niszy muru
lub pod balkonem)
nie instalować w pobliżu okien, drzwi, otworów wentylacyj-

nych, oświetlenia zewnętrznego lub pomp ciepła
 nigdy nie wystawiać na bezpośrednie działanie promieni
słonecznych
-
Parametry projektowe przewodu czujnikowego
Przewodnik elektryczny
10
Długość przewodu
3,7
Temperatura otoczenia
Sposób ułożenia
60
Średnica zewnętrzna
0,6
3,1
3.2.3 Montaż czujników przylgowych
Montaż czujników przylgowych jest konieczny tylko wtedy, gdy
są one częścią zakresu dostawy pompy ciepła, ale nie są wbu-
dowane.
Czujniki przylgowe można montować jako czujniki rurowe lub
też wkładane do tulei zanurzeniowej rozdzielacza kompakto-
wego.
Montaż przylgowych czujników rurowych
 Oczyścić rurę ogrzewania z lakieru, rdzy i zgorzeliny.
Wyczyszczone powierzchnie pokryć (cienką) warstwą

pasty termoprzewodzącej.
 Przymocować czujnik za pomocą opaski zaciskowej (do-
brze zaciągnąć, luźne czujniki prowadzą do nieprawidło-
wego działania) i zaizolować termicznie.
60
60
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Opaska zaciskowa
Czujnik
Izolacja cieplna
przylgowy
Polski
