3 Montaż
3.1 Mocowanie sterownika pompy
ciepła zamontowanego na
ścianie
Regulator jest mocowany na ścianie za pomocą 3 wchodzą-
cych w zakres dostawy śrub i kołków (6 mm). W celu uniknięcia
zabrudzenia lub zniszczenia regulatora należy:
300

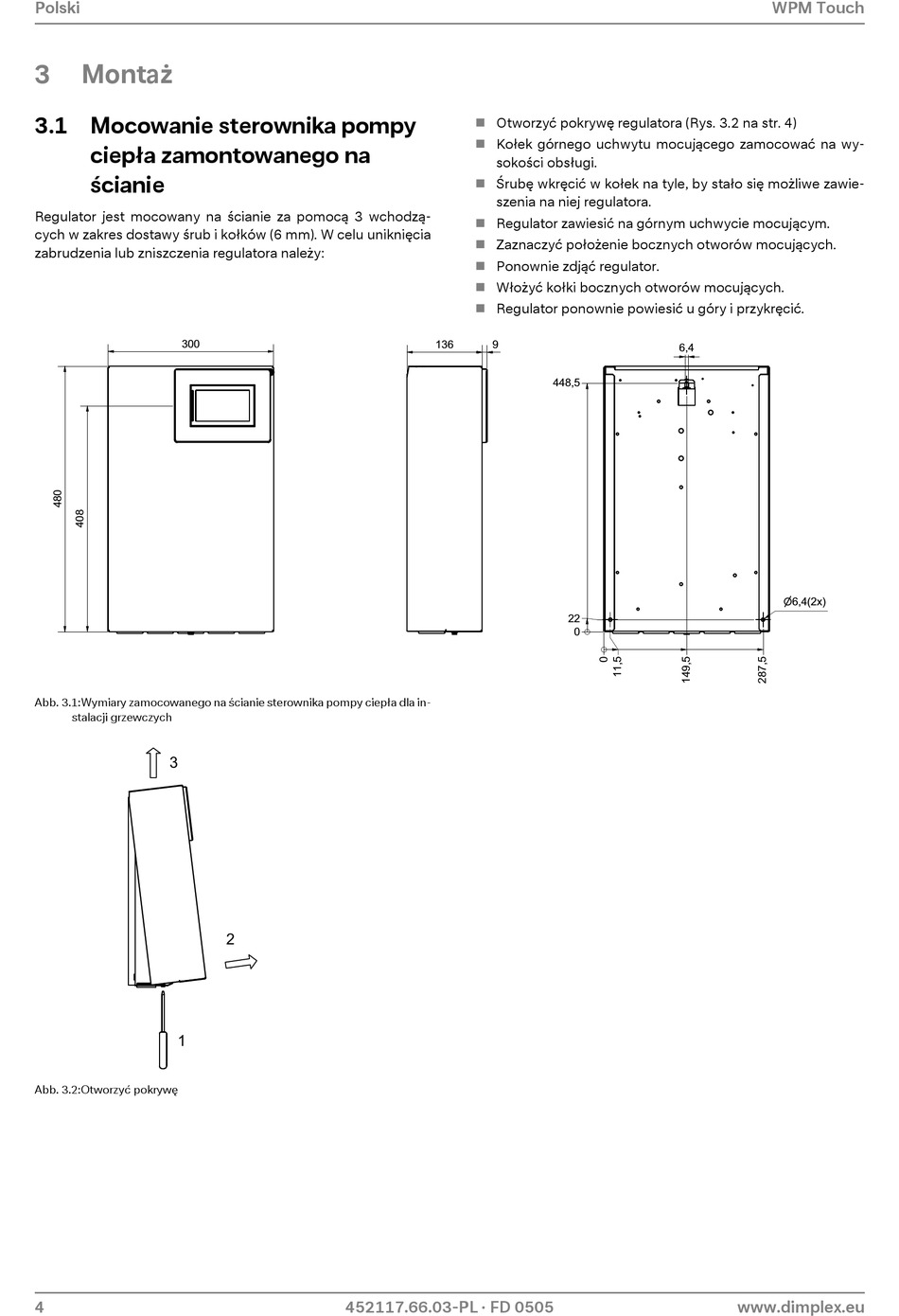

Abb. 3.1:Wymiary zamocowanego na ścianie sterownika pompy ciepła dla in-
stalacji grzewczych
3
1
Abb. 3.2:Otworzyć pokrywę
4
2
452117.66.03-PL · FD 0505
Otworzyć pokrywę regulatora (Rys. 3.2 na str. 4)

 Kołek górnego uchwytu mocującego zamocować na wy-
sokości obsługi.
 Śrubę wkręcić w kołek na tyle, by stało się możliwe zawie-
szenia na niej regulatora.
Regulator zawiesić na górnym uchwycie mocującym.

 Zaznaczyć położenie bocznych otworów mocujących.
Ponownie zdjąć regulator.

 Włożyć kołki bocznych otworów mocujących.
Regulator ponownie powiesić u góry i przykręcić.

136 9
448,5
22
0
WPM Touch
6,4
6,4(2x)
