Italiano

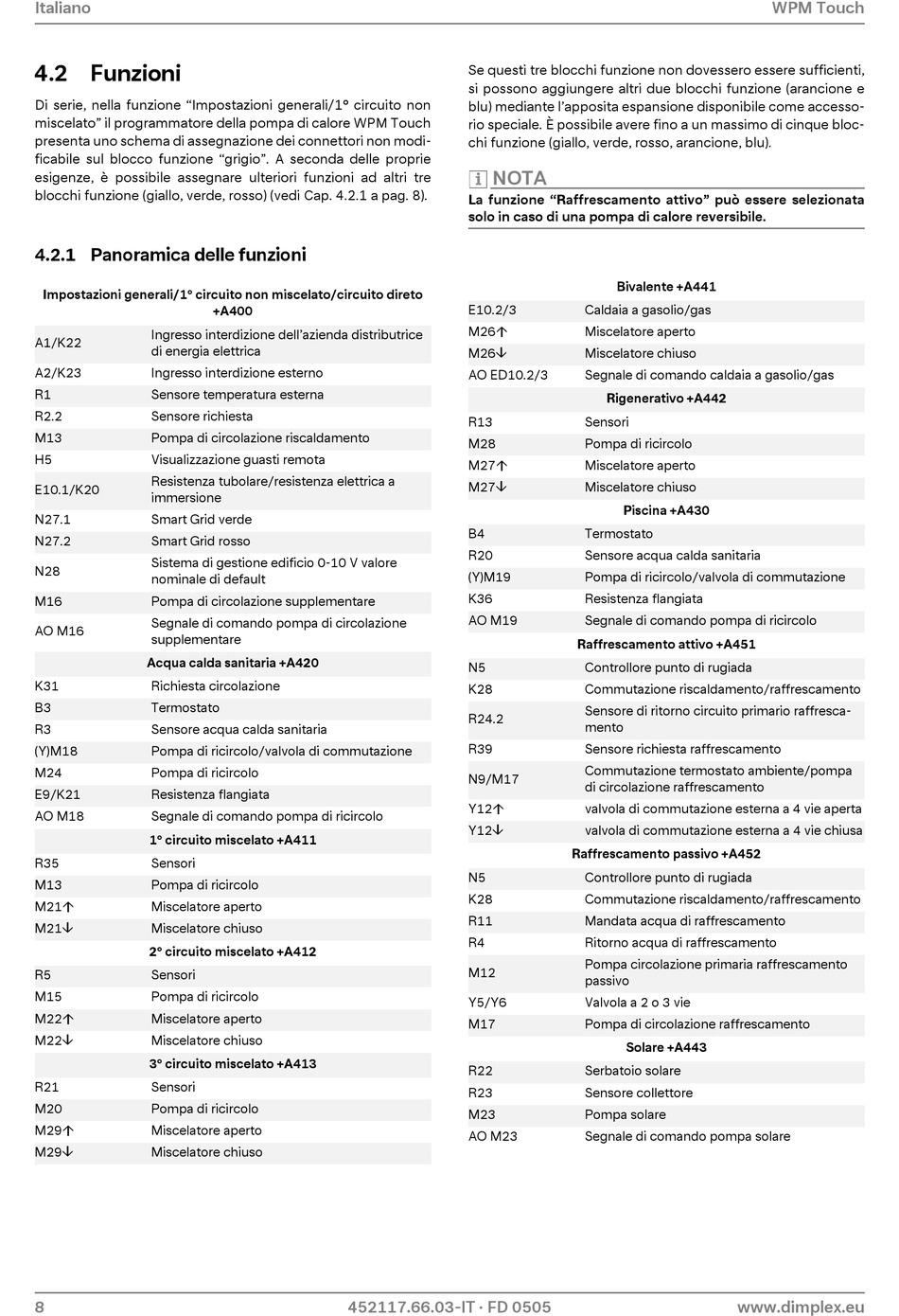

4.2 Funzioni

Di serie, nella funzione "Impostazioni generali/1° circuito non
miscelato" il programmatore della pompa di calore WPM Touch
presenta uno schema di assegnazione dei connettori non modi-
ficabile sul blocco funzione "grigio". A seconda delle proprie
esigenze, è possibile assegnare ulteriori funzioni ad altri tre
blocchi funzione (giallo, verde, rosso) (vedi Cap. 4.2.1 a pag. 8).

4.2.1 Panoramica delle funzioni

Impostazioni generali/1° circuito non miscelato/circuito direto
Ingresso interdizione dell'azienda distributrice
A1/K22
di energia elettrica
A2/K23 Ingresso interdizione esterno
R1 Sensore temperatura esterna
R2.2 Sensore richiesta
M13 Pompa di circolazione riscaldamento
H5 Visualizzazione guasti remota
Resistenza tubolare/resistenza elettrica a
E10.1/K20
immersione
N27.1 Smart Grid verde
N27.2 Smart Grid rosso
Sistema di gestione edificio 0-10 V valore
N28
nominale di default
M16 Pompa di circolazione supplementare
Segnale di comando pompa di circolazione
AO M16
supplementare
Acqua calda sanitaria +A420
K31 Richiesta circolazione
B3 Termostato
R3 Sensore acqua calda sanitaria
(Y)M18 Pompa di ricircolo/valvola di commutazione
M24 Pompa di ricircolo
E9/K21 Resistenza flangiata
AO M18 Segnale di comando pompa di ricircolo
1° circuito miscelato +A411
R35 Sensori
M13 Pompa di ricircolo
M21 Miscelatore aperto
M21 Miscelatore chiuso
2° circuito miscelato +A412
R5 Sensori
M15 Pompa di ricircolo
M22 Miscelatore aperto
M22 Miscelatore chiuso
3° circuito miscelato +A413
R21 Sensori
M20 Pompa di ricircolo
M29 Miscelatore aperto
M29 Miscelatore chiuso
8
+A400
452117.66.03-IT · FD 0505
Se questi tre blocchi funzione non dovessero essere sufficienti,
si possono aggiungere altri due blocchi funzione (arancione e
blu) mediante l'apposita espansione disponibile come accesso-
rio speciale. È possibile avere fino a un massimo di cinque bloc-
chi funzione (giallo, verde, rosso, arancione, blu).
HINWEIS
NOTA
La funzione "Raffrescamento attivo" può essere selezionata
solo in caso di una pompa di calore reversibile.
Bivalente +A441
E10.2/3 Caldaia a gasolio/gas
M26 Miscelatore aperto
M26 Miscelatore chiuso
AO ED10.2/3 Segnale di comando caldaia a gasolio/gas
Rigenerativo +A442
R13 Sensori
M28 Pompa di ricircolo
M27 Miscelatore aperto
M27 Miscelatore chiuso
Piscina +A430
B4 Termostato
R20 Sensore acqua calda sanitaria
(Y)M19 Pompa di ricircolo/valvola di commutazione
K36 Resistenza flangiata
AO M19 Segnale di comando pompa di ricircolo
Raffrescamento attivo +A451
N5 Controllore punto di rugiada
K28 Commutazione riscaldamento/raffrescamento
Sensore di ritorno circuito primario raffresca-
R24.2
mento
R39 Sensore richiesta raffrescamento
Commutazione termostato ambiente/pompa
N9/M17
di circolazione raffrescamento
Y12 valvola di commutazione esterna a 4 vie aperta
Y12 valvola di commutazione esterna a 4 vie chiusa
Raffrescamento passivo +A452
N5 Controllore punto di rugiada
K28 Commutazione riscaldamento/raffrescamento
R11 Mandata acqua di raffrescamento
R4 Ritorno acqua di raffrescamento
Pompa circolazione primaria raffrescamento
M12
passivo
Y5/Y6 Valvola a 2 o 3 vie
M17 Pompa di circolazione raffrescamento
Solare +A443
R22 Serbatoio solare
R23 Sensore collettore
M23 Pompa solare
AO M23 Segnale di comando pompa solare
WPM Touch
