WPM Touch

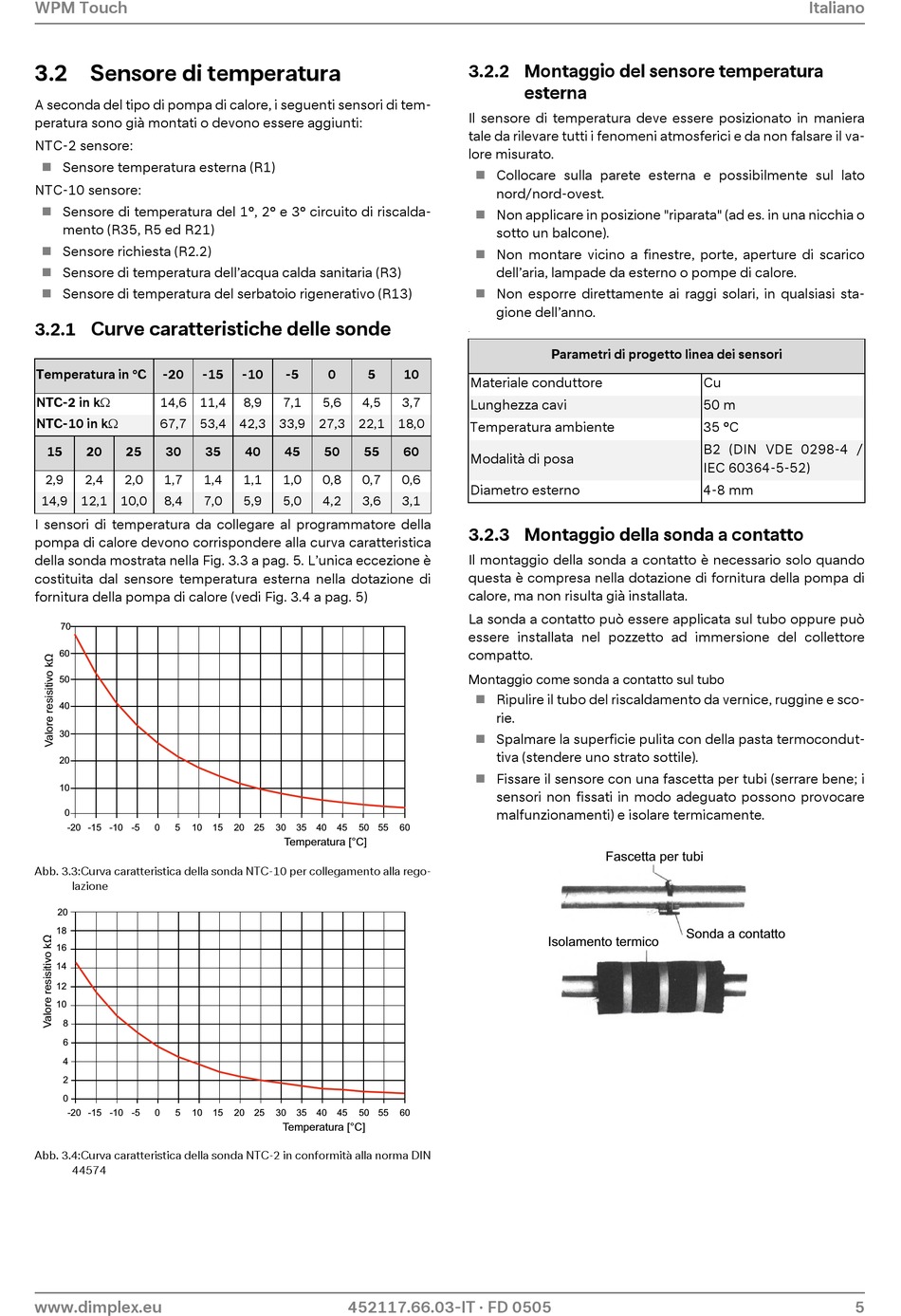

3.2 Sensore di temperatura

A seconda del tipo di pompa di calore, i seguenti sensori di tem-
peratura sono già montati o devono essere aggiunti:
NTC-2 sensore:
Sensore temperatura esterna (R1)

NTC-10 sensore:
Sensore di temperatura del 1°, 2° e 3° circuito di riscalda-

mento (R35, R5 ed R21)
 Sensore richiesta (R2.2)
Sensore di temperatura dell'acqua calda sanitaria (R3)

 Sensore di temperatura del serbatoio rigenerativo (R13)

Curve caratteristiche delle sonde

3.2.1
Temperatura in °C -20 -15
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
I sensori di temperatura da collegare al programmatore della
pompa di calore devono corrispondere alla curva caratteristica
della sonda mostrata nella Fig. 3.3 a pag. 5. L'unica eccezione è
costituita dal sensore temperatura esterna nella dotazione di
fornitura della pompa di calore (vedi Fig. 3.4 a pag. 5)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 3.3:Curva caratteristica della sonda NTC-10 per collegamento alla rego-
lazione
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Abb. 3.4:Curva caratteristica della sonda NTC-2 in conformità alla norma DIN
44574
www.dimplex.eu
-10 -5 0 5
8,9 7,1 5,6 4,5
35 40 45 50 55
1,1 1,0 0,8 0,7
5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50 55
Temperatura [°C]
15 20 25 30 35 40 45 50 55
Temperatura [°C]
452117.66.03-IT · FD 0505
3.2.2 Montaggio del sensore temperatura
esterna
Il sensore di temperatura deve essere posizionato in maniera
tale da rilevare tutti i fenomeni atmosferici e da non falsare il va-
lore misurato.
Collocare sulla parete esterna e possibilmente sul lato

nord/nord-ovest.
 Non applicare in posizione "riparata" (ad es. in una nicchia o
sotto un balcone).
Non montare vicino a finestre, porte, aperture di scarico

dell'aria, lampade da esterno o pompe di calore.
 Non esporre direttamente ai raggi solari, in qualsiasi sta-
gione dell'anno.
-
Parametri di progetto linea dei sensori
10
Materiale conduttore
3,7
Lunghezza cavi
Temperatura ambiente
60
Modalità di posa
0,6
Diametro esterno
3,1

3.2.3 Montaggio della sonda a contatto

Il montaggio della sonda a contatto è necessario solo quando
questa è compresa nella dotazione di fornitura della pompa di
calore, ma non risulta già installata.
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto ad immersione del collettore
compatto.
Montaggio come sonda a contatto sul tubo
 Ripulire il tubo del riscaldamento da vernice, ruggine e sco-
rie.
Spalmare la superficie pulita con della pasta termocondut-

tiva (stendere uno strato sottile).
Fissare il sensore con una fascetta per tubi (serrare bene; i

sensori non fissati in modo adeguato possono provocare
malfunzionamenti) e isolare termicamente.
60
Isolamento termico
60
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Fascetta per tubi
Sonda a contatto
Italiano
