Italiano
3

Montaggio

3.1 Fissaggio a parete del
programmatore della pompa di
calore
Il regolatore viene fissato alla parete per mezzo delle 3 viti e dei
tasselli (6 mm) in dotazione. Per evitare di sporcare o danneg-
giare il regolatore procedere come segue:
300

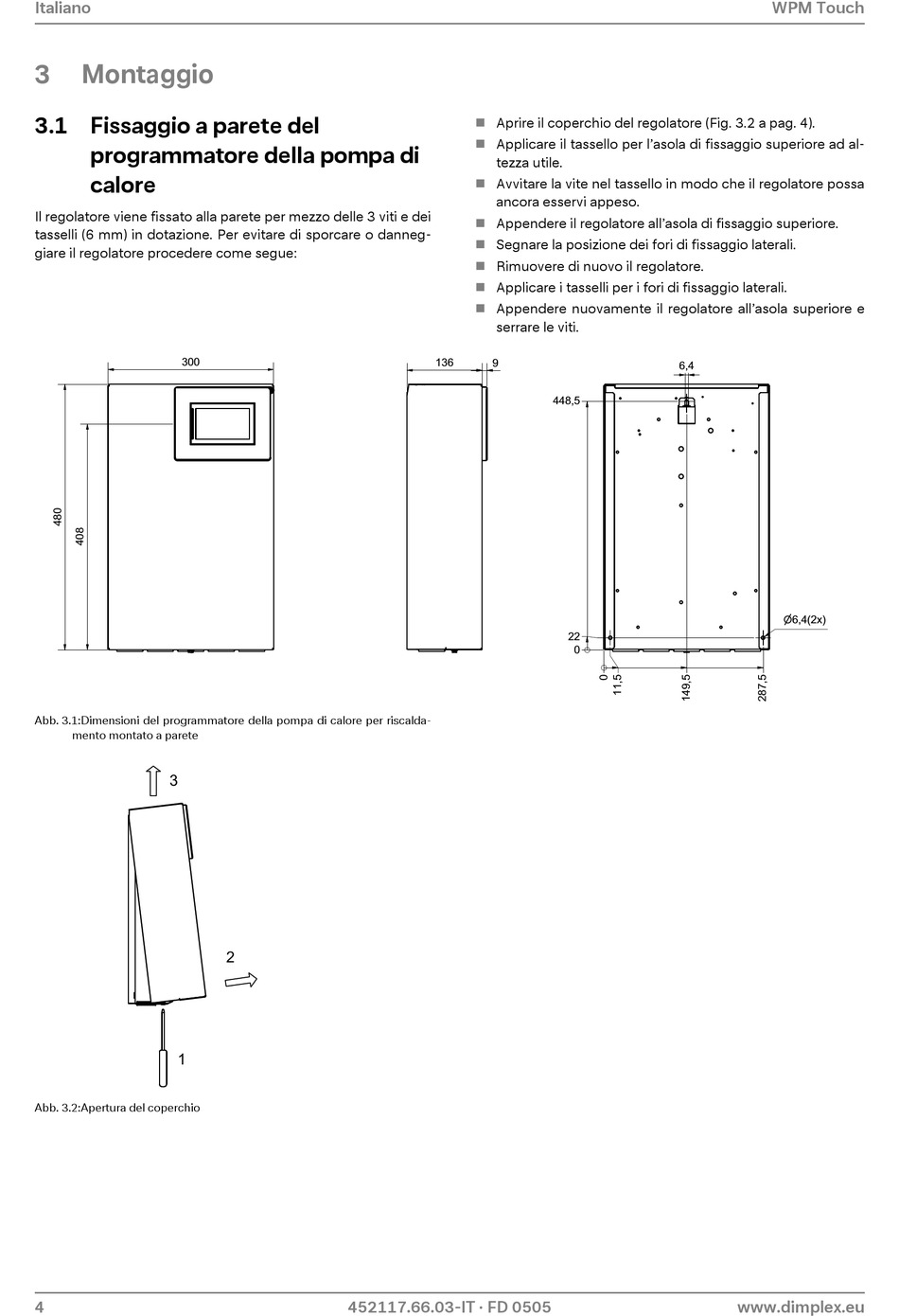

Abb. 3.1:Dimensioni del programmatore della pompa di calore per riscalda-
mento montato a parete
3
1
Abb. 3.2:Apertura del coperchio
4
2
452117.66.03-IT · FD 0505
Aprire il coperchio del regolatore (Fig. 3.2 a pag. 4).

 Applicare il tassello per l'asola di fissaggio superiore ad al-
tezza utile.
 Avvitare la vite nel tassello in modo che il regolatore possa
ancora esservi appeso.
Appendere il regolatore all'asola di fissaggio superiore.

 Segnare la posizione dei fori di fissaggio laterali.
Rimuovere di nuovo il regolatore.

 Applicare i tasselli per i fori di fissaggio laterali.
Appendere nuovamente il regolatore all'asola superiore e

serrare le viti.
136 9
448,5
22
0
WPM Touch
6,4
6,4(2x)
