Kermi x-change dynamic 8 AW I Montage & Betriebsanleitung Seite 16

Montage
Folgende Abbildung zeigt die bereits vorverdrahtete Klemmenbelegung
des Kältekreismanagers in der Wärmepumpe:

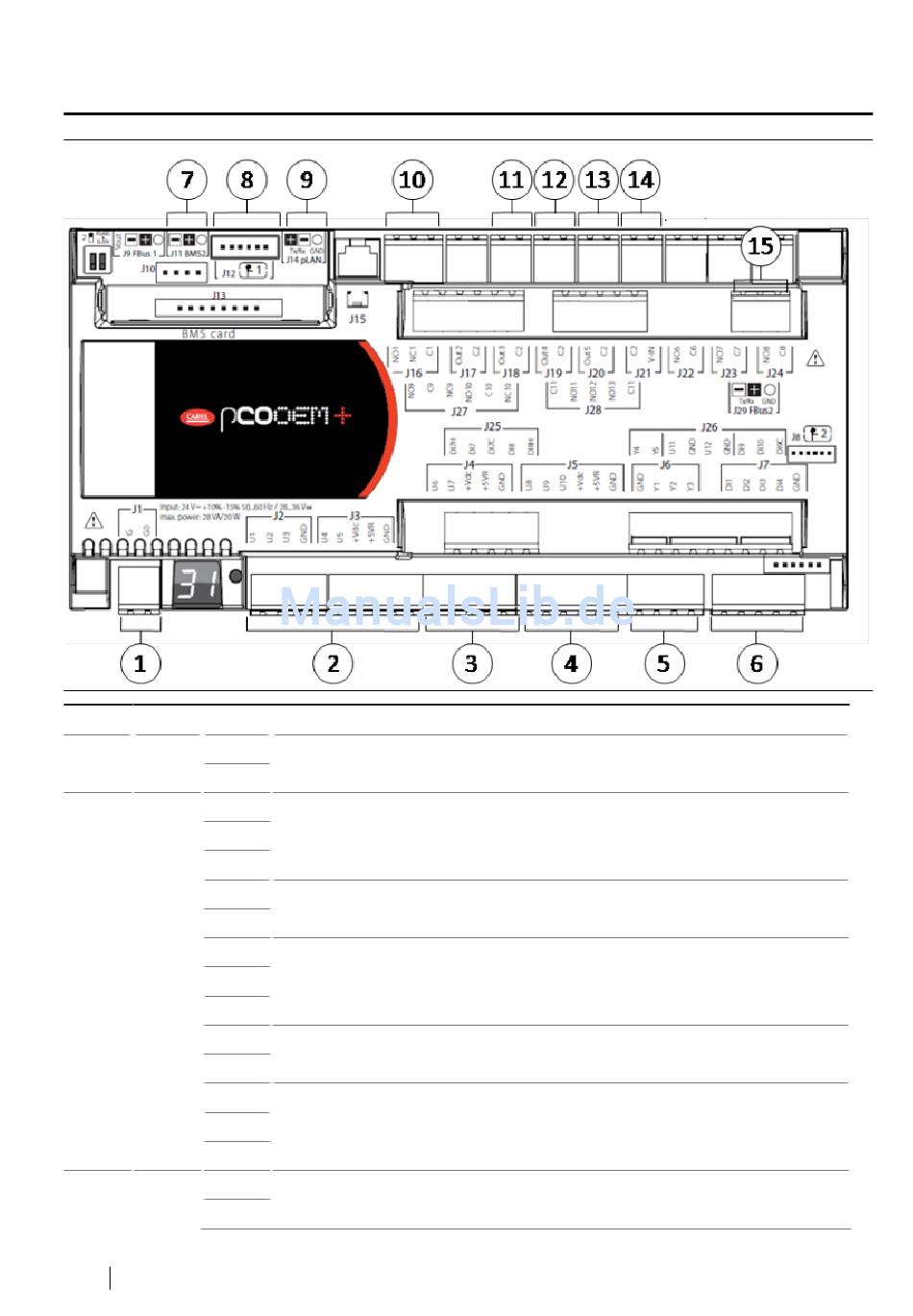

Abb. 15: Klemmenbelegung Kältekreismanager
Pos Anschlussort
1 J1 G
G0
2 J2/J3 U1
GND
+5VR
U2
GND
U3
GND
+5VR
U4
GND
U5
GND
+5VR
3 J4 U6
GND
16
Montage- und Betriebsanleitung x-change
Beschreibung
Spannungsversorgung 24 VDC
Niederdrucktransmitter
Sauggastemperaturfühler (NTC)
Hochdrucktransmitter
Heißgastemperaturfühler (HT-NTC)
Strömungssensor
Öltemperaturfühler (HT-NTC)
®
dynamic AW I Wärmepumpe 08/2017
