Montage

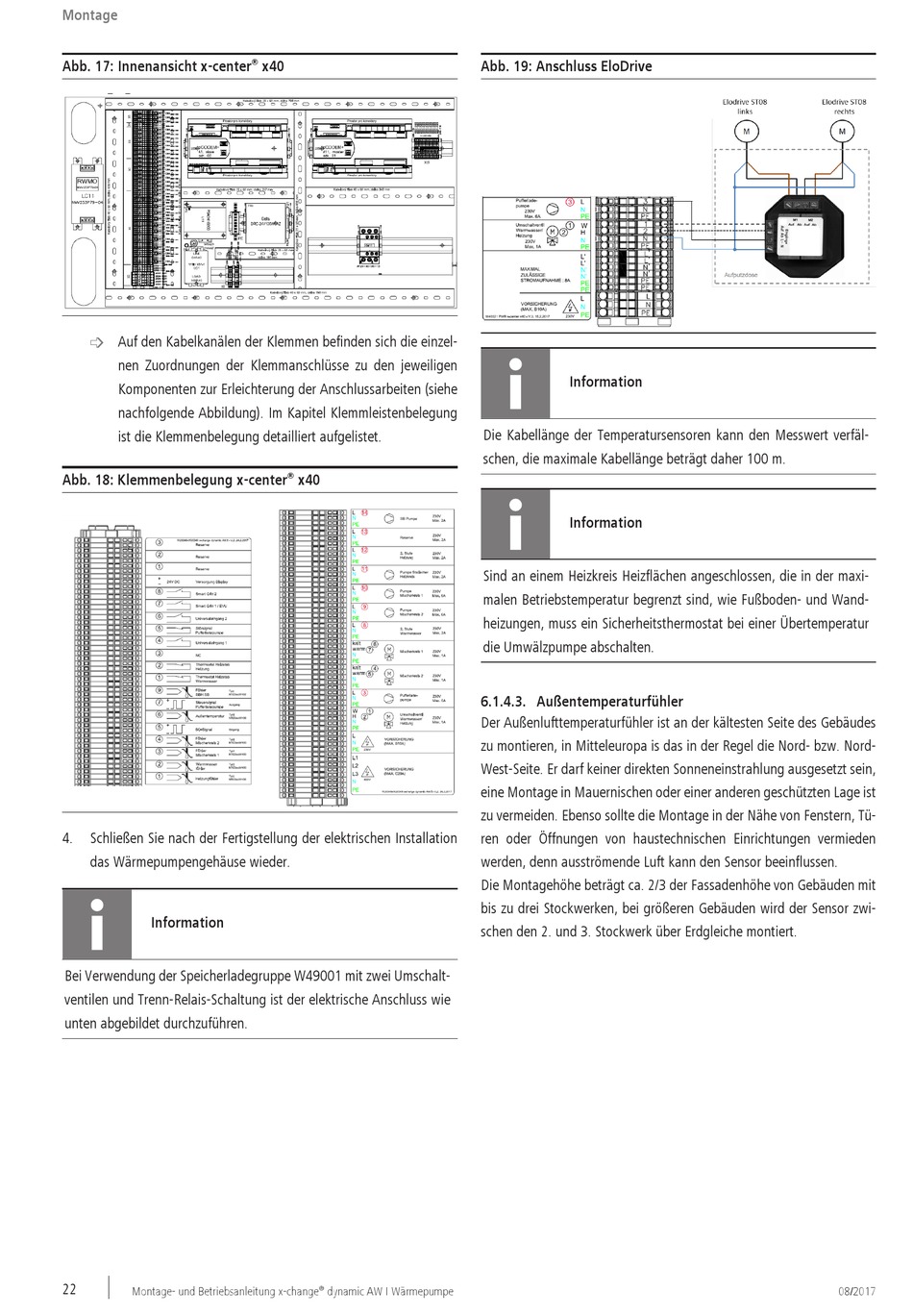

Abb. 17: Innenansicht x-center
Auf den Kabelkanälen der Klemmen befinden sich die einzel-
È
nen Zuordnungen der Klemmanschlüsse zu den jeweiligen
Komponenten zur Erleichterung der Anschlussarbeiten (siehe
nachfolgende Abbildung). Im Kapitel Klemmleistenbelegung
ist die Klemmenbelegung detailliert aufgelistet.
Abb. 18: Klemmenbelegung x-center
4. Schließen Sie nach der Fertigstellung der elektrischen Installation
das Wärmepumpengehäuse wieder.
Information
Bei Verwendung der Speicherladegruppe W49001 mit zwei Umschalt-
ventilen und Trenn-Relais-Schaltung ist der elektrische Anschluss wie
unten abgebildet durchzuführen.
22
Montage- und Betriebsanleitung x-change
®
x40
®
x40
®
dynamic AW I Wärmepumpe
Abb. 19: Anschluss EloDrive
Information
Die Kabellänge der Temperatursensoren kann den Messwert verfäl-
schen, die maximale Kabellänge beträgt daher 100 m.
Information
Sind an einem Heizkreis Heizflächen angeschlossen, die in der maxi-
malen Betriebstemperatur begrenzt sind, wie Fußboden- und Wand-
heizungen, muss ein Sicherheitsthermostat bei einer Übertemperatur
die Umwälzpumpe abschalten.
6.1.4.3. Außentemperaturfühler
Der Außenlufttemperaturfühler ist an der kältesten Seite des Gebäudes
zu montieren, in Mitteleuropa is das in der Regel die Nord- bzw. Nord-
West-Seite. Er darf keiner direkten Sonneneinstrahlung ausgesetzt sein,
eine Montage in Mauernischen oder einer anderen geschützten Lage ist
zu vermeiden. Ebenso sollte die Montage in der Nähe von Fenstern, Tü-
ren oder Öffnungen von haustechnischen Einrichtungen vermieden
werden, denn ausströmende Luft kann den Sensor beeinflussen.
Die Montagehöhe beträgt ca. 2/3 der Fassadenhöhe von Gebäuden mit
bis zu drei Stockwerken, bei größeren Gebäuden wird der Sensor zwi-
schen den 2. und 3. Stockwerk über Erdgleiche montiert.
