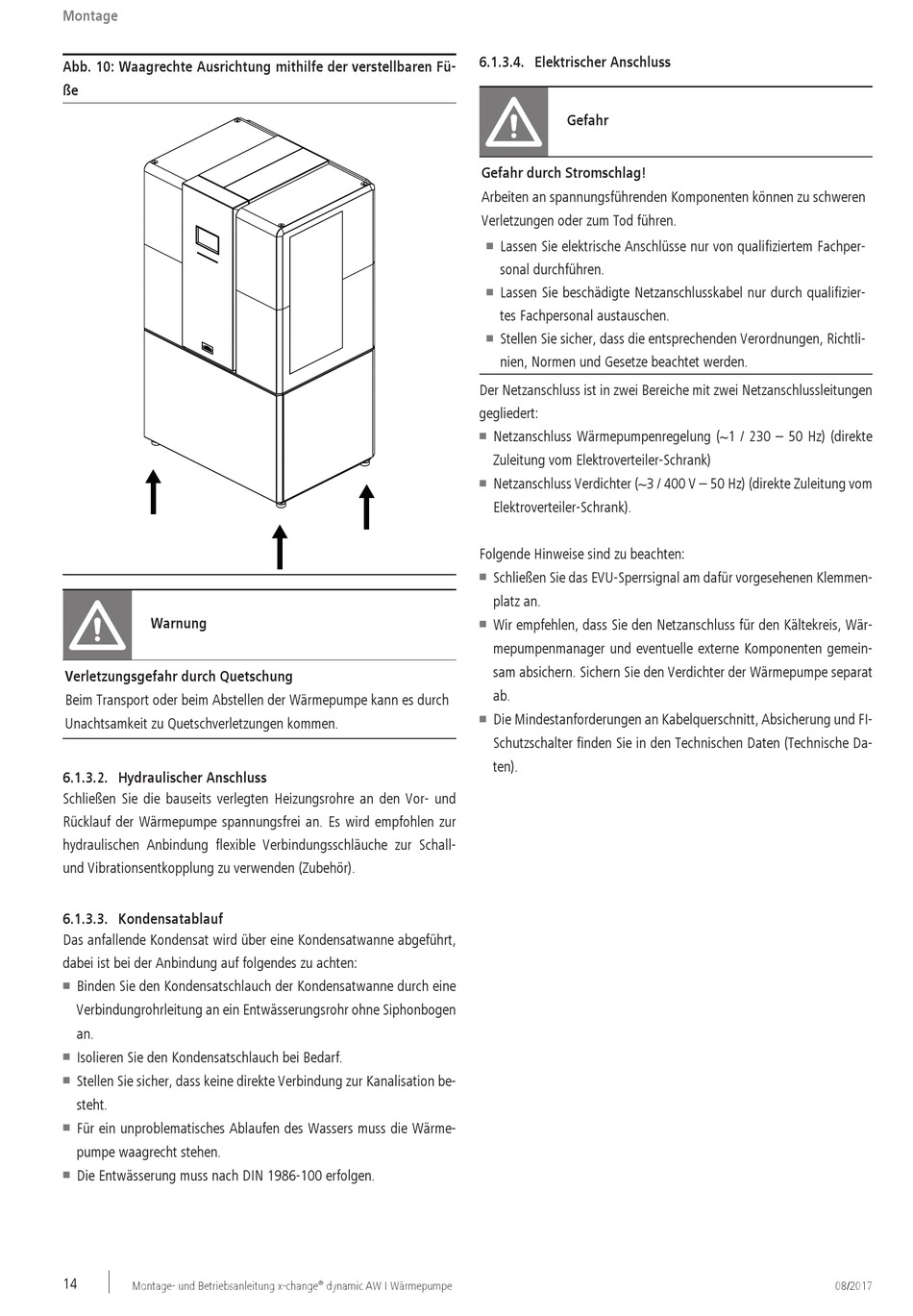

Montage
Abb. 10: Waagrechte Ausrichtung mithilfe der verstellbaren Fü-
ße
Warnung
Verletzungsgefahr durch Quetschung
Beim Transport oder beim Abstellen der Wärmepumpe kann es durch
Unachtsamkeit zu Quetschverletzungen kommen.

6.1.3.2. Hydraulischer Anschluss

Schließen Sie die bauseits verlegten Heizungsrohre an den Vor- und
Rücklauf der Wärmepumpe spannungsfrei an. Es wird empfohlen zur
hydraulischen Anbindung flexible Verbindungsschläuche zur Schall-
und Vibrationsentkopplung zu verwenden (Zubehör).
6.1.3.3. Kondensatablauf
Das anfallende Kondensat wird über eine Kondensatwanne abgeführt,
dabei ist bei der Anbindung auf folgendes zu achten:
Binden Sie den Kondensatschlauch der Kondensatwanne durch eine
n
Verbindungrohrleitung an ein Entwässerungsrohr ohne Siphonbogen
an.
Isolieren Sie den Kondensatschlauch bei Bedarf.
n
Stellen Sie sicher, dass keine direkte Verbindung zur Kanalisation be-
n
steht.
Für ein unproblematisches Ablaufen des Wassers muss die Wärme-
n
pumpe waagrecht stehen.
Die Entwässerung muss nach DIN 1986-100 erfolgen.
n
14
Montage- und Betriebsanleitung x-change

6.1.3.4. Elektrischer Anschluss

Gefahr durch Stromschlag!
Arbeiten an spannungsführenden Komponenten können zu schweren
Verletzungen oder zum Tod führen.
n
n
n
Der Netzanschluss ist in zwei Bereiche mit zwei Netzanschlussleitungen
gegliedert:
n
n
Folgende Hinweise sind zu beachten:
n
n
n
®
dynamic AW I Wärmepumpe
Gefahr
Lassen Sie elektrische Anschlüsse nur von qualifiziertem Fachper-
sonal durchführen.
Lassen Sie beschädigte Netzanschlusskabel nur durch qualifizier-
tes Fachpersonal austauschen.
Stellen Sie sicher, dass die entsprechenden Verordnungen, Richtli-
nien, Normen und Gesetze beachtet werden.
Netzanschluss Wärmepumpenregelung (~1 / 230 – 50 Hz) (direkte
Zuleitung vom Elektroverteiler-Schrank)
Netzanschluss Verdichter (~3 / 400 V – 50 Hz) (direkte Zuleitung vom
Elektroverteiler-Schrank).
Schließen Sie das EVU-Sperrsignal am dafür vorgesehenen Klemmen-
platz an.
Wir empfehlen, dass Sie den Netzanschluss für den Kältekreis, Wär-
mepumpenmanager und eventuelle externe Komponenten gemein-
sam absichern. Sichern Sie den Verdichter der Wärmepumpe separat
ab.
Die Mindestanforderungen an Kabelquerschnitt, Absicherung und FI-
Schutzschalter finden Sie in den Technischen Daten (Technische Da-
ten).
