MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Lauftrainers wurde mit einem Hochleistungsschmiermit-
(84)–2
Extension Leg Bolt (96)–4
tel behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Lauf-
bandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflussen.
Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem
milden, nicht-Schleifmittel Reiniger ab.
Für die Montage braucht man einen Kreuzschraubenzieher
den beigelegten Inbusschlüsseln .

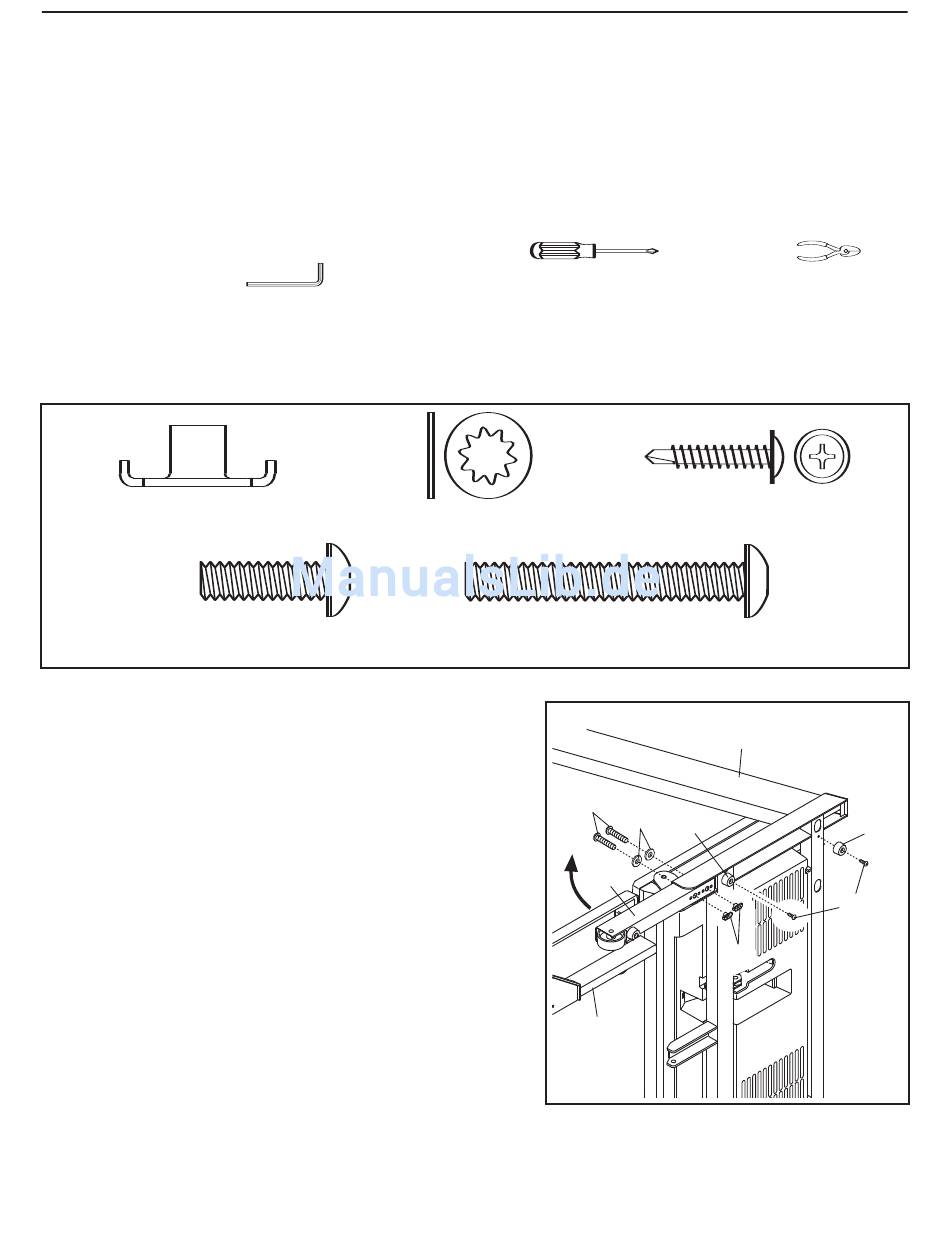

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Anmerkung: Sollten Sie ein Teil
nicht finden, überprüfen Sie bitte, ob es nicht schon an einem andern Teil angebracht worden ist. Um
Schäden an Kunststoffteilen zu vermeiden, verwenden Sie zum Zusammenbau bitte keine elektrischen
Werkzeuge.
Verlängerungs-stangenmutter
(67)–4
1. Achten Sie darauf, dass das Netzkabel nicht einge-
steckt ist.
Kippen Sie den Lauftrainer mit Hilfe einer zweiten Person
vorsichtig auf die linke Seite, wie abgebildet. Falten Sie
den Rahmen (58) teilweise zusammen, damit der Lauf-
trainer stabiler ist. Falten Sie den Lauftrainer nicht
ganz zusammen, bevor der Zusammenbau abge-
schlossen ist.
Bringen Sie vier Basispolster (82) (nur zwei sind hier ab-
gebildet) mit vier 1" Bohrschrauben (22) am Fuß der
Pfosten (84) an.
Stecken Sie eine Verlängerungsstange (89) in die Basis
der Pfosten (84), so wie in der Abbildung gezeigt. Halten
Sie nun zwei Verlängerungsstangenmuttern (67) unten an
die Verlängerungsstange an. Stecken Sie dann zwei
Verlängerungsstangenschrauben (65) mit Zahnscheiben
(8) von der anderen Seite durch die Verlängerungsstange
hindurch und ziehen Sie die Schrauben fest in die Muttern.
Kippen Sie den Lauftrainer mit Hilfe einer zweiten Person
vorsichtig zur anderen Seite. Montieren Sie auf gleiche
Weise die andere Verlängerungsstange (nicht abgebildet).
Computerschraube (64)–4
Wheel Nut (13)–2
Motor-Zahnscheibe
(8)–8
Verlängerungs-stange-
Schraube (65)–4
1
65
7
Extension Leg Bolt (96)–4
und Drahtshere
1" Bohrschraube (22)–4
84
8
82
89
67
58
Handrail Bolt (64)–4
zu
82
22
