MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Laufgeräts auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes
oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Laufgerätes nicht beeinflussen. Sollte sich
Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem milden, nicht-
Schleifmittel Reiniger ab.
Zur Montage braucht man den beigefügten Inbussschlüssel
eine Drahtzange
Um die kleinen Montageteile identifizieren zu können, benutzen Sie bitte das DIAGRAMM FÜR DIE IDENTIFI-
ZIERUNG DER TEILE in der Mitte dieser Bedienungsanleitung. Anmerkung: Die kleine Montageteile sind in
separaten Teilebeuteln verpackt. Öffnen Sie die Teilebeutel erst wenn so angewiesen.

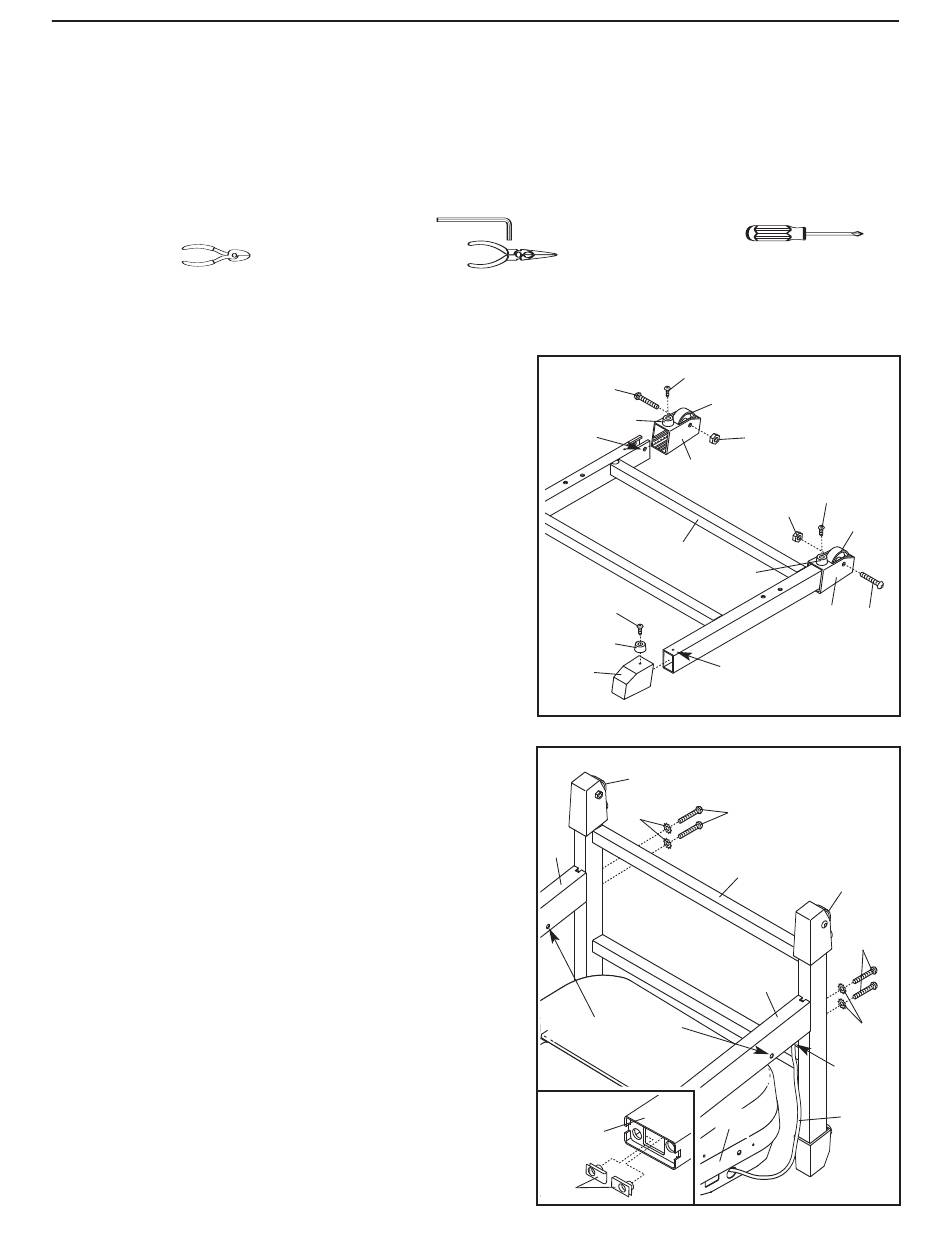

1. Achten Sie darauf, dass das Stromkabel nicht einge-
steckt ist.
Geben Sie die Basis (79) in die angezeigte Position,
wobei sich die kleinen Löcher, oben befinden (hier ist nur
ein kleines Loch abgebildet). Legen Sie ein Rad (63) in
jedes Radgehäuse und schieben Sie die Radgehäuse
(62) auf die Enden der Basis, die Bolzenlöcher haben.
Teilebeutel A öffnen. Befstigen Sie mit einem 2 1/2"
Bol-zen (61) und mit einer Motorendrehmutter (15) je ein
Rad (63) an den beiden Radgehäuse (62). Achten Sie
darauf, dass sich die Motorendrehmutter auf den an-
gegebenen Seiten befinden. Ziehen Sie die Bolzen
nicht zu fest an.
Schieben Sie die zwei Basisendkappen (75) auf die ande-
ren Enden der Basis (79) (nur eine Basisendkappe ist hier
abgebildet). Befestigen Sie die vier Basispolster (73) mit
vier 1 1/4" selbstschneidenden Schrauben (9) an den
Basisendkappen und an der Radgehäuse (62).
2. Heben Sie die Basis (79) zu einer vertikalen Position und
halten Sie sie nahe an den Rahmen (96) des Laufgeräts,
wie gezeigt. Achten Sie darauf, dass sich die Räder
(63) in der gezeigten Position befinden.
Finden Sie den rechten Pfosten (104), der ein großes run-
des Loch in der angezeigten Stelle hat. Führen Sie den
Drahthalter (65) in das Loch ein und oben aus dem rech-
ten Pfosten heraus. Achten Sie darauf, dass sich im unte-
ren Ende des rechten Pfostens (siehe Zeichnung 2a) zwei
U-Muttern (74) befinden. Halten Sie den rechten Pfosten,
wie angezeigt, gegen die Basis (79). Achten Sie darauf,
dass der rechte Pfosten so orientiert ist, dass sich das
Drehloch in der angezeigten Position befindet.
Schrauben Sie von Hand zwei 3" Bolzen (58) mit zwei
5/16" Sternunterlegscheiben (57) in den unteren Teil der
Basis und in das untere Ende des rechten Pfostens.
Befestigen Sie den linken Pfosten (47) auf die gleiche
Weise an der Basis (79). Anmerkung: Der linke Pfosten
hat keinen Drahthalter.
Stellen Sie mit Hilfe einer zweiten Person die Pfosten
(47, 104) aufrecht.
und eine spitze Flachzange
, einen Kreuzschraubenzieher
.
1
61
Bolzen-
73
loch
60
73
75
2
63
57
47
Drehlöcher
2a
104
74
6
60
63
15
62
60
15
79
73
62
Kleines Loch
58
79
63
104
Rundes
Loch
65
96
,
63
61
58
57
