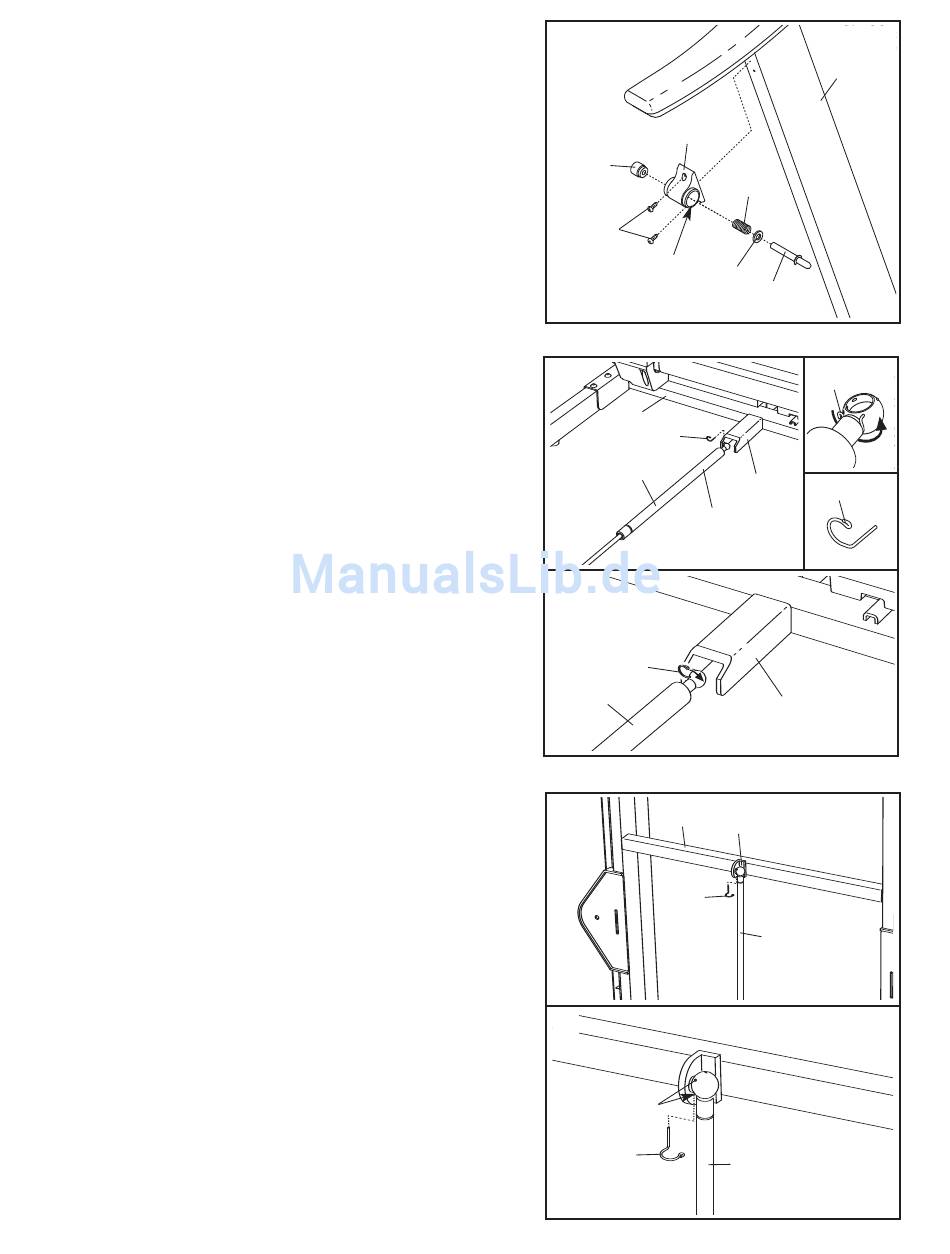

5. Drücken Sie das Verriegelungsgehäuse (73) in den linken
Pfosten (84). Verwenden Sie, falls nötig, einen Gummi-
hammer, um das Verriegelungsgehäuse voll einzuführen.
Entfernen Sie den Knopf vom Riegel. Achten Sie darauf,
dass sich Ring und Feder auf dem Riegel befinden. (An-
merkung: Wenn sich dort zwei Ringe befinden, platzieren
Sie einen auf jeder Seite der Feder.) Geben Sie den Rie-
gel durch das Verriegelungsgehäuse (73) und ziehen Sie
den Knopf wieder auf dem Riegel fest.
Stecken Sie das Netzkabel ein, so wie auf Seite 13 besch-
rieben. Schalten Sie den Strom ein, so wie auf Seite 15 be-
schrieben. Hinweis: Möglicherweise bewegt sich das Lauf-
band automatisch bis zum maximalen Steigungsniveau
nach oben und senkt sich dann wieder auf Minimalniveau.
6. Bringen Sie die den Lauftrainer in die Lagerungsposition
(siehe ZUSAMMENKLAPPEN UND TRANSPORTIEREN
auf Seite 26).
Platzieren Sie nun das zylindrische Ende des Federstifts
(92) nahe der Klammer an der Basis der Pfosten (84).
Siehe kleine Nebenabbildung. Drücken Sie mit Ihrem Fin-
gernagel oder dem Ende eines Schraubenziehers auf das
Ende des Federstifts (25), um sie von der Gasdruckfeder
(92) zu lösen. Drehen Sie nun den Federstift und ziehen
Sie ihn aus der Gasdruckfeder heraus. Achten Sie darauf,
dass Sie den Federstift nicht verlieren.
Siehe Abbildung 5a. Drücken Sie das Zylinder-Ende der
Gasdrückfeder (92) auf die Kugel auf der Klammer. Ste-
cken Sie den Federstift (25) durch zwei der kleinen Löcher
am Ende der Gasdruckfeder. Drehen Sie dann die Klam-
mer des Federstifts bis sie an der Gasdruckfeder ein-
schnappt.
7. Bringen Sie die Gasdruckfeder (92) in aufrechte Position.
Entfernen Sie den Federstift (25) vom oberen Ende der
Gasdruckfeder, so wie in Schritt 5 beschrieben. Falls erfor-
derlich, drehen Sie die Gasdruckfeder, um das Ende der
Gadruckfeder und die Kugel auf der Klammer am Rahmen
(58) aufeinander auszurichten.
Drücken Sie nun die Steigung-Erhöhungs- bzw. -verminde-
rungstasten, bis die Kugel auf der Klammer und das Ende
der Gasdruckfeder (92) aufeinander ausgerichtet sind.
Drücken Sie dann das Ende der Gasdruckfeder auf die
Kugel. Anmerkung: Sie könnten das Ende der Gasdruckfe-
der eventuell auf die Kugel gedrückt halten müssen wäh-
rend sich der Rahmen bewegt.
Siehe Zeichnung 7a. Stecken Sie den Federstift (25) in die
beiden angezeigten Öffnungen im Ende der Gasdruckfeder
(92). Drehen Sie dann den Federstift bis er auf der Gas-
druckfeder einschnappt. Anmerkung: Zusätzliche Feder-
stifte sind im Lieferumfang enthalten.
Drücken Sie die Taste zur Verringerung der Steigung,
bis sich der Lauftrainer auf dem kleinstmöglichen
Steigungsniveau befindet. Ziehen Sie dann das Netzka-
bel heraus.
5
Knöpf
3
Großes
Loch
6
84
92
5a
25
92
7
7a
Öffnungen
25
9
84
73
Feder
Ring
Riegel
25
25
Klammer
25
Zylinder
Klammer
58
Klammer
25
92
92
