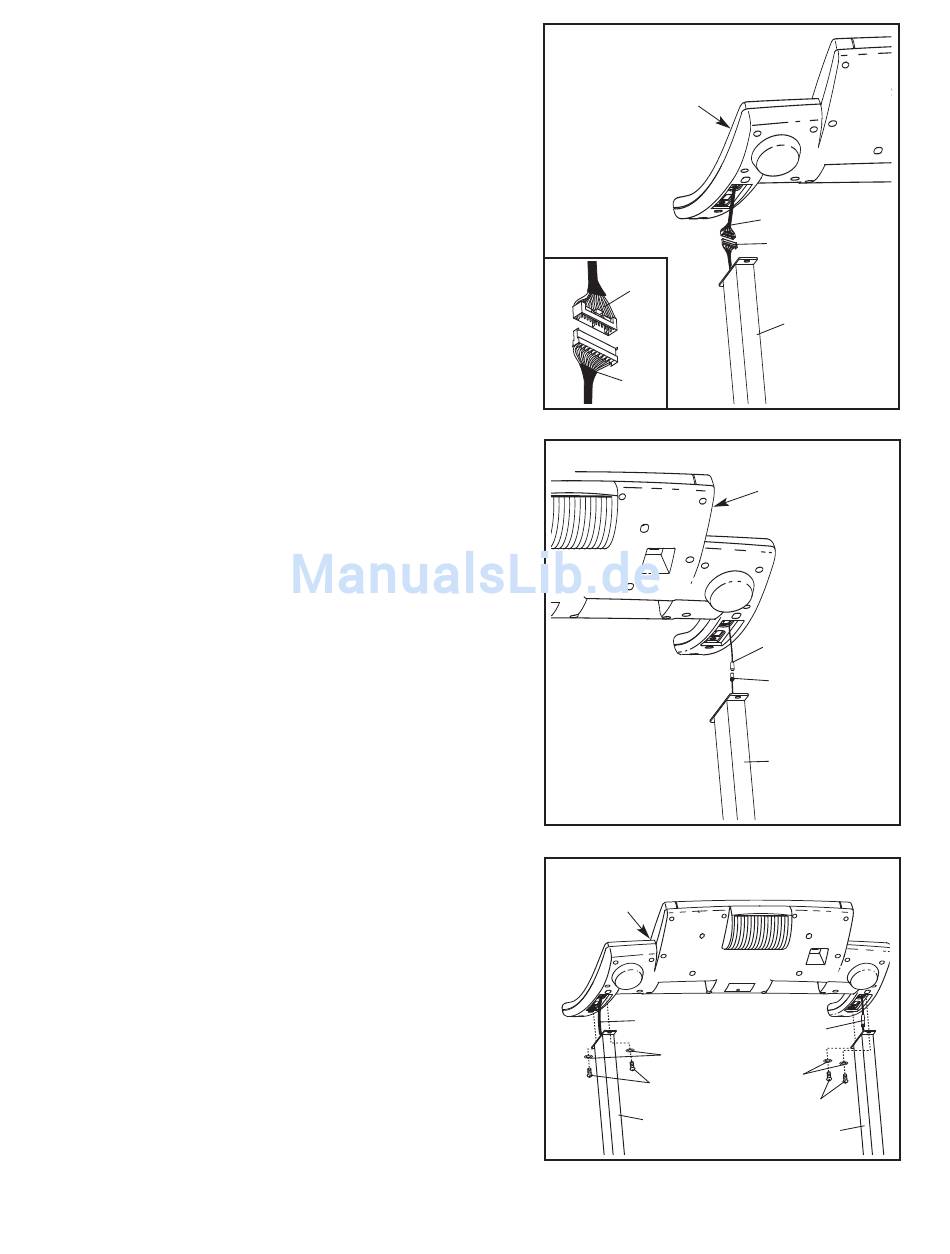

2. Mit Hilfe einer zweiten Person richten Sie die Pfosten (84)
in der vertikalen Position auf.
Die zweite Person soll den Computer-Montage nah an
die Pfosten (84) bringen, wie angezeigt. Suchen Sie den
Computer-Kabelbaum (78) unten an der Computereinheit
aus.
Schneiden Sie die Bänder, die den Pfosten-Kabelbaum
(77) am rechten Pfosten (84) fixieren, ab. Verbinden Sie
zunächst den Pfosten-Kabelbaum mit dem Computer-
Kabelbaum (78). Achten Sie darauf, dass die
Anschlüssteile richtig zusammengesteckt sind (siehe
Nebenzeichnung). Die Anschlussteile sollten ohne
Problem ineinanderpassen und einschnappen. Sollten
die Anschlussteile nicht leicht zusammenpassen und ein-
schnappen, drehen Sie einen der Anschlüssteile um und
probieren Sie es noch einmal. WENN DIE ANSCHLÜSS-
TEILE NICHT RICHTIG ZUSAMMENPASSEN, KANN
DER COMPUTER BEIM EINSCHALTEN DES STROMS
SCHADEN ERLEIDEN.
3. Lokalisieren Sie das TV-Kabel unter der Computereinheit.
Schneiden Sie die Kabelbinder durch, die das Pfosten-
TV-Kabel (104) am linken Pfosten (84) festhalten.
Verbinden Sie das Pfosten-TV-Kabel mit dem TV-Kabel
an der Computereinheit.
4. Führen Sie den Kabelbaum der Computereinheit (78)
und das TV-Kabel in die Pfosten ein (84).
Setzen Sie die Computereinheit auf die Pfosten (84).
Achten Sie darauf, dass der Kabelbaum der Comput-
ereinheit und das TV-Kabel dabei nicht eingeklemmt
werden. Befestigen Sie die Computereinheit wie gezeigt
mit vier Computerschrauben (64) und vier Zahnscheiben
(8), während eine zweite Person die Computereinheit
festhält. Drehen Sie alle Computerschrauben rein,
bevor Sie sie festziehen.
2
Computereinheit
78
77
3
4
Computer-
einheit
78
84
8
78
77
84
Computereinheit
TV-Kabel
104
84
TV-Kabel
8
8
64
64
84
