VORSICHT
DEMONTAGE FRONTABDECKUNG
Die Frontabdeckung vorsichtig nach vorne ziehen, da-
mit das Regler- und Erdungskabel nicht weggerissen
oder beschädigt werden.

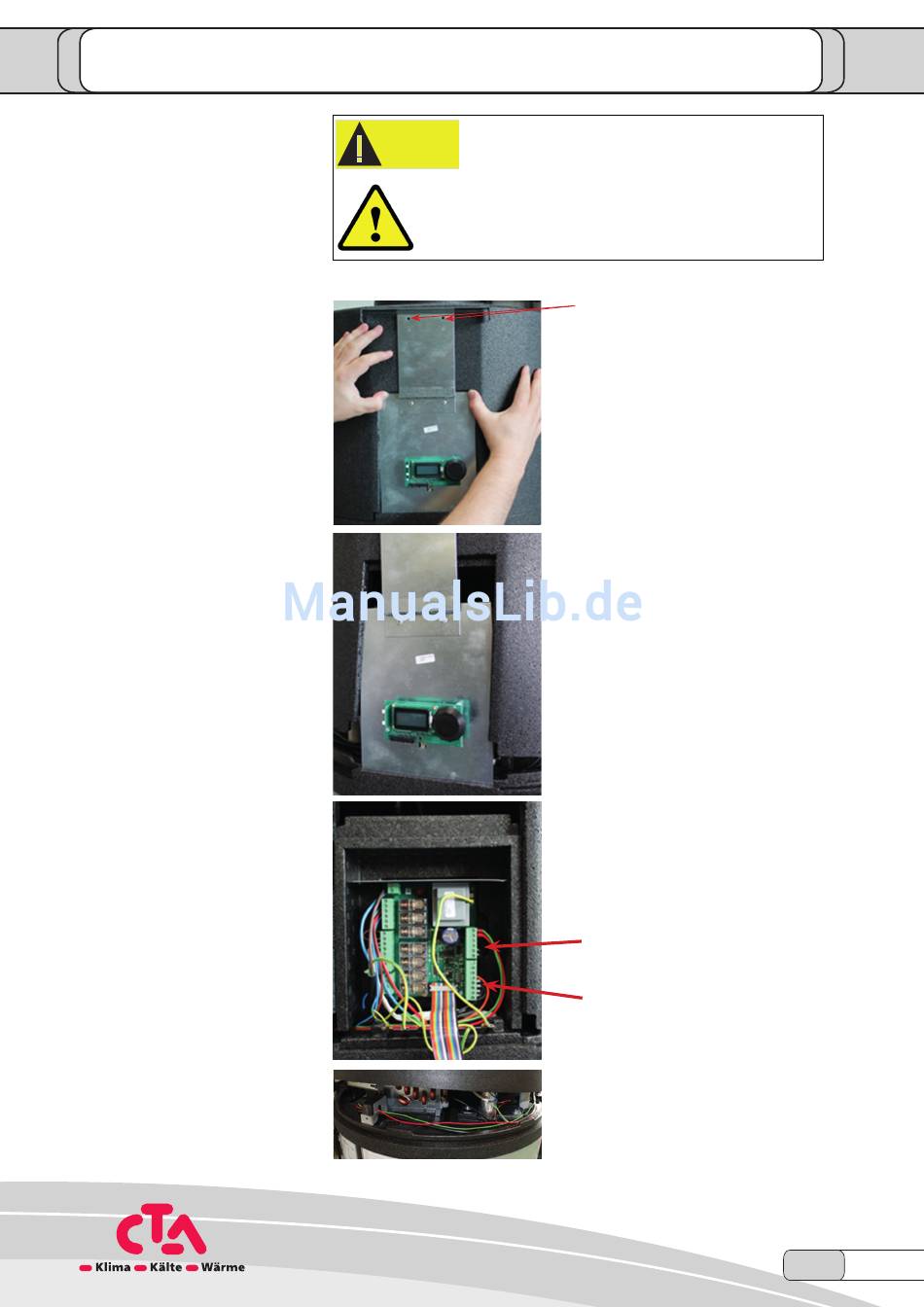

Vorgehen Demontage EPP Deckel:
Technische Änderungen vorbehalten
Schrauben lösen und anschlies-
send mit den Daumen den EPP
Deckel anheben.
Blechhalterung ist in den EPP De-
ckel eingeschoben.
Blechhalterung vorsichtig
ausfahren.
Achtung:
Flachkabel und Erdungskabel nicht
abreisen.
Klemmleiste CN5
Klemmleiste CN6
Kabel für PV-Solar oder Zeitschalt-
uhr sind entlang des Kraftkabels
zu verlegen.
