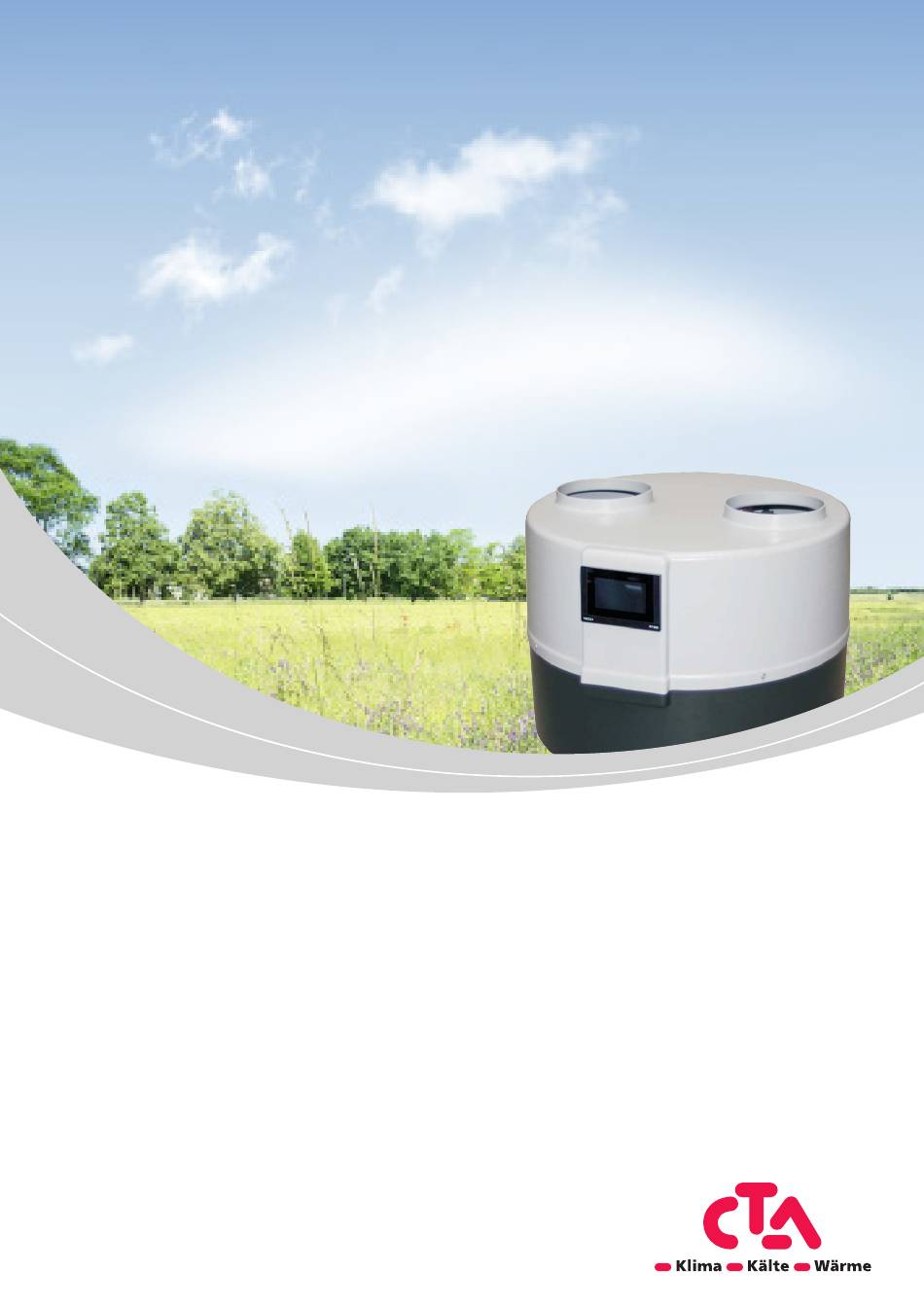

- Seite 1 Montage- und Wartungsanleitung Brauchwarmwasser-Wärmepumpe C S B WP 2.0 C S B WP 4.5...
-
Seite 2: Urheberrecht Und Haftungsausschluss
Arbeiten am Gerät ausgeführt werden, die nicht in dieser Betriebsanleitung beschrieben sind, und diese Arbeiten nicht ausdrücklich vom Hersteller schriftlich genehmigt worden sind. • wenn das Gerät oder Komponenten im Gerät ohne ausdrückliche, schriftliche Zustimmung des Herstellers verändert, um- oder ausgebaut werden. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... - Seite 3 Notizen Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch...
-
Seite 4: Inhaltsverzeichnis
5.11 Mindestbetriebstemperatur 5.12 Hysterese der Mindestbetriebstemperatur 5.13 Betrieb des Tauchsieders unterhalb der minimalen Betriebstemperatur 5.13.1 Hysterese Solltemperatur 5.13.2 Temperaturschwelle ECO-ECO PLUS 5.13.3 Hystereseschwelle ECO-ECO PLUS 5.14 Schutz der Installation 5.15 Nottemperatur 5.16 Verzögerung Kompressor Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... - Seite 5 5.19 Service-Code Ändern 5.20 Werkseinstellungen 5.21 Standby-Modus 5.22 SG-Funktion bereit Alarme und Wartung Alarme Wartung Hydraulikplan Kältemittelkreislauf Darstellung Technische Daten C S B WP 2.0 Technische Daten C S B WP 4.5 10 Konformitätserklärung Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch...
-
Seite 6: Sicherheit
Dieses Symbol zeigt Tips und Hinweise für die optimale Nutzung der Anlage. Dieses Symbol weist auf Verletzungsgefahr an Händen hin. Dieses Symbol weist auf gesundheitsschädigende Stoffe hin. Dieses Symbol weist auf die Wiederverwendung und Entsorgung des Gerätes hin. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 7: Bedeutung Der Verwendeten Begriffe
Ausstattungen, die optional mit den Produkten gemäss den Angaben dieses Handbuchs kombiniert werden können. Bauseitig zu liefern: Bezieht sich auf Ausrüstungsteile, die gemäss den Anweisungen in diesem Handbuch installiert werden müssen, aber nicht von CTA geliefert werden. Technische Änderungen vorbehalten © CTA 05/2018... -
Seite 8: Gefahren Zusammengefasst
Unsachgemässes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur Zubehörteile und optionale Ausrüstung von CTA, die speziell für den Einsatz mit den Produkten, die Gegenstand dieses Handbuchs sind, entwickelt wurden, und lassen Sie sie von einem Installateur installieren. -

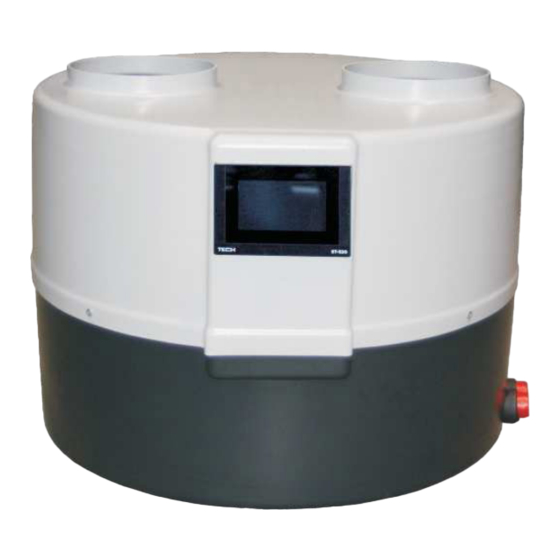

Seite 9: Beschreibung Wärmepumpe
Heisswasser Ausgang Kaltwasser Eingang Der Stromkabel ist an der Rückseite des Geräts positioniert. Luftauslass Lufteinlass Alle Tätigkeiten, die nicht in diesem Handbuch beschrieben sind, sollten nuin Absprache mit einem Heizungsfachbetrieb durch- geführt werden. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 10: Montage Der Wärmepumpe
Minustemperaturen im Winter, wenn die Wärmepumpe nicht in Betrieb ist, installieren. DIE LUFT WIRD AUS EINEM RAUM AUFGENOMMEN DIE AUS EINEM RAUM AUFGENOMMENE LUFT UND IN EINEN ANDEREN RAUM ABGEGEBEN WIRD DURCH DIE AUSSENWAND AUSGESTOSSEN. AUSSEN INNENRAUM Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... - Seite 11 Wärmepumpe, da sonst die Effizienz des Ventilators der Rekuperation reduziert würde. Hinweis: Es ist möglich die Aufnahme und den Ausstoss der Luft im selben Raum mit der Wärmepumpe zu installieren. Dies kann jedoch zu einer Abnahme in der Energieeffizienzführen. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch...
-
Seite 12: Elektrischer Anschluss
Hinweis: Alle im Zusammenhang mit der Installation der oben genannten Sicherheitselemente sollten von Personal mit entspre- chenden Berechtigungen und Qualifikationen durchgeführt werden. Im Falle eines Anschluss von einem elektrischen Einsatzes, muss das Netzkabel der Wärmepumpe ersetzt werden, entsprechend der neuen Strombelastung. 3.6 Schaltplan Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 13: Beschreibung Der Reglerfunktionen
Option PIN-Code ändern definiert werden kann. 4.3 Uhreinstellung Mit dieser Option können Sie die aktuelle Uhrzeit einstellen. 4.4 Datum Einstellung Mit dieser Option können Sie das aktuelle Datum einstellen. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 14: Anzeigeeinstellungen
Anzeigen Funktionen der Steuerung im Bereich von 5 bis 100% zu definieren. 4.6 Informationen über das Programm Diese Funktion ermöglicht es, Informationen über den Treiber zu sehen: Name des Herstellers, Softwarenummer und Service-Te- lefonnummer. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 15: Installationsmenü
Der erste Schritt bei der Bearbeitung der Woche ist die Wahl des Tages, für den Sie individuelle Einstellungen festlegen wollen. Durch Drehen des Bedienknopfs kann der Benutzer einen anderen Wochentage auswählen, alle Tage (die ganze Woche), wo- chentags oder am Wochenende (Samstag/Sontag). Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 16: Umwälzpumpe
5.6 Sprache Mit dieser Funktion können Sie die Regler-Sprache einstellen. 5.7 Service-Menü Um das Service-Menü zu starten muss ein vierstellige Zugangscode eingeben werden. Falls erforderlich, kann der Code in Ser- vice-Menü geändert werden. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... - Seite 17 Installationsmenü Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch...
-
Seite 18: Manuelle Regelung
Niederdruckschalter vom Regler während des Abtauens nicht berücksichtigt. 5.11 Mindestbetriebstemperatur Diese Funktion wird verwendet, um die minimale Temperatur (Schwelle) des einschaltens der Wärmepumpe. WICHTIG: DIE TEMPERATURDIFFERENZ VON VOR- UND RÜCKLAUF DES HEIZKREISLAUFS SOLLTE ZWISCHEN 5 UND 8K SEIN Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 19: Hysterese Der Mindestbetriebstemperatur
Schwellenwert 3 Mal überschreitet ist es nur noch möglich mit dem Tauchsieder zu Heizen. 5.18 Service Telefonnummer bearbeiten Information: Mit diese Einstellung kann die Service Telefonnummer, die im Benutzermenü erscheint, bearbeitet werden. Durch Drehen des Bedienknopfs den gewünschten Wert eingeben und mit drücken des Knopfs bestätigen. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 20: Service-Code Ändern
5.22 SG-Funktion bereit Die Wärmepumpe hat die Möglichkeit, Signale der PV-Steuerung zu verarbeiten. Der Regler verfügt über einen zusätzlichen potentialfreien Schliesserkontakt. Nach Schliessen des Kontaktes arbeitet die Wärmepumpe bis auf den Sollwert-Tag, welcher einsgestellt ist. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 21: Alarme Und Wartung
Die Reinigung des Gehäuses und der Basis der Wärmepumpe • Die Reinigung des Filters, der sich in dem Hydrauliksystem befindet • Überprüfung der elektrischen Anschlüsse Hinweis: Vor der Wartung der Wärmepumpe sollte diese vom Netz getrennt werden. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 22: Hydraulikplan
7 Hydraulikplan 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - ZIRKULATIONSPUMPE 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄSS 6 - SICHERHEITSVENTIL 7 - SPEICHER NUTZWASSER 8 - SICHERHEITSVENTIL 9 - AUSDEHNUNGSGEFÄSS 10 - SCHMUTZFÄNGER Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... - Seite 23 7 Hydraulikplan 1 - WÄRMEPUMPE 2 - KUGELHAHN 3 - ZIRKULATIONSPUMPE 4 - RÜCKSCHLAGVENTIL 5 - AUSDEHNUNGSGEFÄSS 6 - SICHERHEITSVENTIL 7 - SPEICHER NUTZWASSER 8 - SCHMUTZFÄNGER Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch...
-
Seite 24: Kältemittelkreislauf Darstellung
7 Hydraulikplan 7.1 Kältemittelkreislauf Darstellung Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 25: Technische Daten C S B Wp
8 Technische Daten C S B WP 2.0 Anwendungsbereich Aussentemperatur min/max [°C] +5/ +43 Maximale Warmwassertemperatur aus der Wärmepumpe °C Warmwassertemperatur mit elektrischen Tausieder °C Minimale Montagefläche m² Wärmeträger Wasser Elektrische Spezifikation Stromversorgung 1/N/PE 220-240V/50Hz Empfohlene Schutz Max. Anlaufstrom der Wärmepumpe 15.2... -
Seite 26: Technische Daten C S B Wp
Parameter des Heizkreises Anschlüsse an den Heizkreis 2xGW 3/4" Der minimale Innendurchmesser des Rohres Strömung m³/h 0.280 Arbeitsmittel Wasser / Propylenglycol Der Hersteller behält sich das Recht vor, jederzeit ohne Ankündigung Änderungen der Spezifikationen vorzunehmen. Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... -
Seite 27: Konformitätserklärung
10 Konformitätserklärung Technische Änderungen vorbehalten © CTA 05/2018 www.cta.ch... - Seite 28 CTA AG Hunzigenstrasse 2 CH-3110 Münsingen www.cta.ch...
