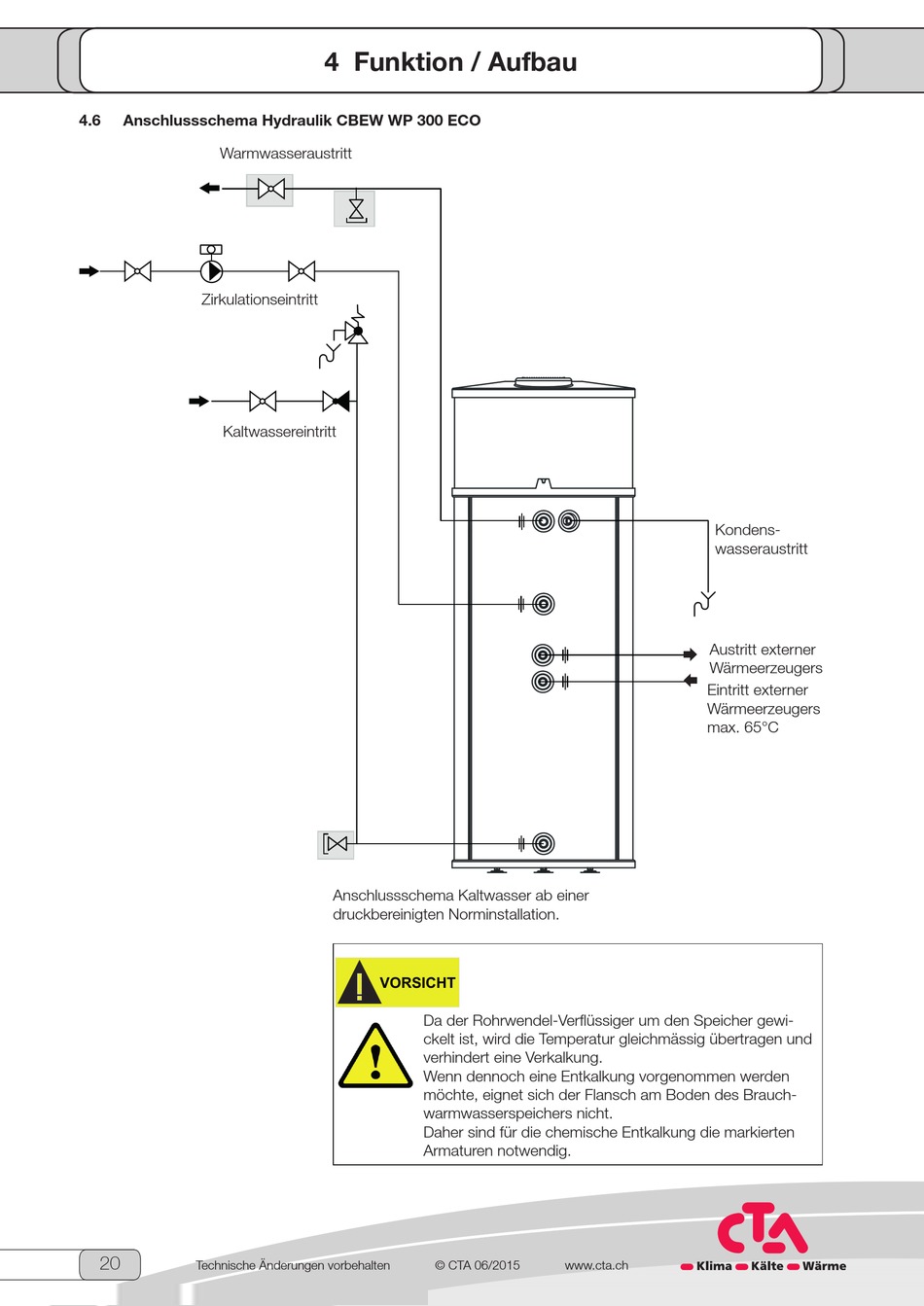

Anschlussschema Hydraulik CBEW WP 300 ECO
Warmwasseraustritt
Zirkulationseintritt
Kaltwassereintritt
20
Technische Änderungen vorbehalten
4 Funktion / Aufbau
Anschlussschema Kaltwasser ab einer
druckbereinigten Norminstallation.
VORSICHT
Da der Rohrwendel-Verflüssiger um den Speicher gewi-
ckelt ist, wird die Temperatur gleichmässig übertragen und
verhindert eine Verkalkung.
Wenn dennoch eine Entkalkung vorgenommen werden
möchte, eignet sich der Flansch am Boden des Brauch-
warmwasserspeichers nicht.
Daher sind für die chemische Entkalkung die markierten
Armaturen notwendig.
© CTA 06/2015
Kondens-
wasseraustritt
Austritt externer
Wärmeerzeugers
Eintritt externer
Wärmeerzeugers
max. 65°C
