Anschlüsse - KSB Ama-Drainer-Box Mini Betriebs- Und Montageanleitung

Tabelle 10: Anschlüsse
Ama-Drainer-Box Mini
Zulauf/ Druckabgang
Zulauf
Zusatzanschlüsse
Kabeldurchführung
Duschanschluss
Entlüftung
9 Zugehörige Unterlagen
Teile-Nr. bestehend aus: Teile-Benennung
920.02
932
99-20
720.02
720.03
720.04
916.01
916.02
99-7
411
720.05
920.01
99-9
411
412.01
412.02
9.2 Anschlüsse
3
4
1
5

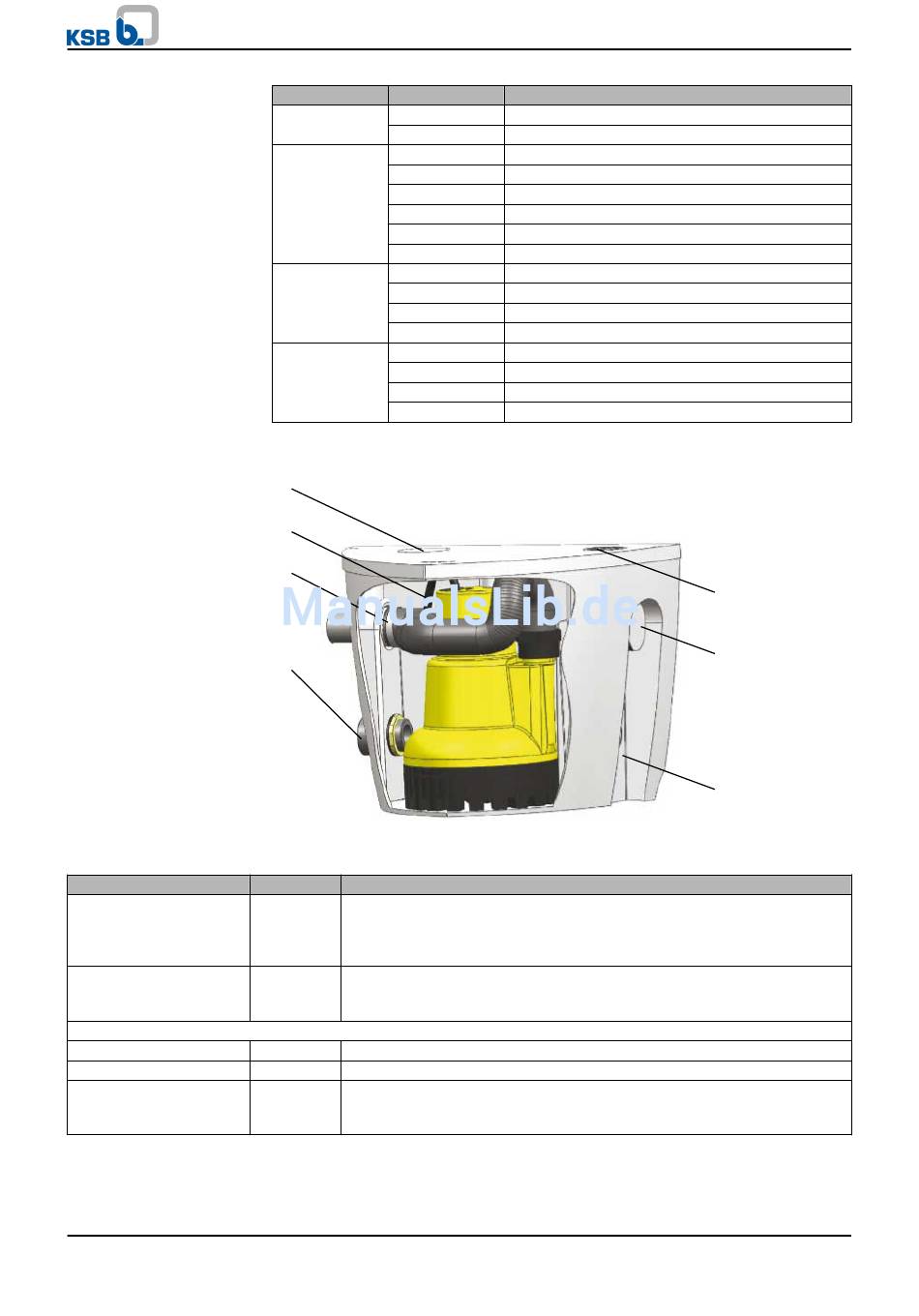

Abb. 20: Anschlüsse
Anschluss Beschreibung
1+2 Muffe DN 50, horizontal
wahlweise
für Zulauf mit Formstück DN 50/ DN 40/ DN 32
für Druckabgang Formstück DN 40
3 Muffe DN 50, vertikal
für Zulauf mit Formstück DN 50/ DN 40/ DN 32
Waschmaschinenanschluss über Y-Ablauf möglich
4 Kabelstopfen Ø 48 mm
5+6 Formstück, Außen-Ø 50 mm, wahlweise rechts oder links
7 Kohlefiltereinsatz mit Überlaufsicherung.
Wo die häuslichen Voraussetzungen gegeben sind, empfehlen wir eine
Entlüftung über Dach (max. Außen-Ø 40 mm)
Ama-Drainer-Box Mini
Rändelmutter
Sicherungsring
Reparatursatz Anschlussmuffen
Formstück DN 50 (2)
Formstück DN 40 (2)
Formstück DN 32
Kabelstopfen
Stopfen (2)
Einbausatz Duschanschluss
Dichtring
Formstück
Mutter
Dichtungssatz
Dichtring
O-Ring
O-Ring
7
2
6
31 von 36
