15 Inbetriebnahmeleitfaden
15.1 Beachte
Die Inbetriebnahme des UNIGATE
Sicherheitsvorschriften durchgeführt werden.
15.2 Komponenten
Zur Inbetriebnahme des UNIGATE
®
•
UNIGATE
•
Verbindungskabel vom Gateway zum Prozess hin
•
Verbindungsstecker für den EtherCAT
•
Ethernet-Kabel (Dieses Kabel ist in der Regel vorort verfügbar!)
•
10..33 VDC-Spannungsversorgung (DIN 19240)
•
Typ- bzw. XML-Datei und Betriebsanleitung (eine Muster-XML-Datei sowie das Handbuch kön-
nen separat bestellt oder kostenfrei aus dem Internet unter www.deutschmann.de bezogen
werden).
15.3 Montage
Die Baugruppe UNIGATE
Schaltschrankeinsatz geeignet. Das Gerät ist für das Aufschnappen auf eine 35 mm
Hutprofilschiene ausgelegt.

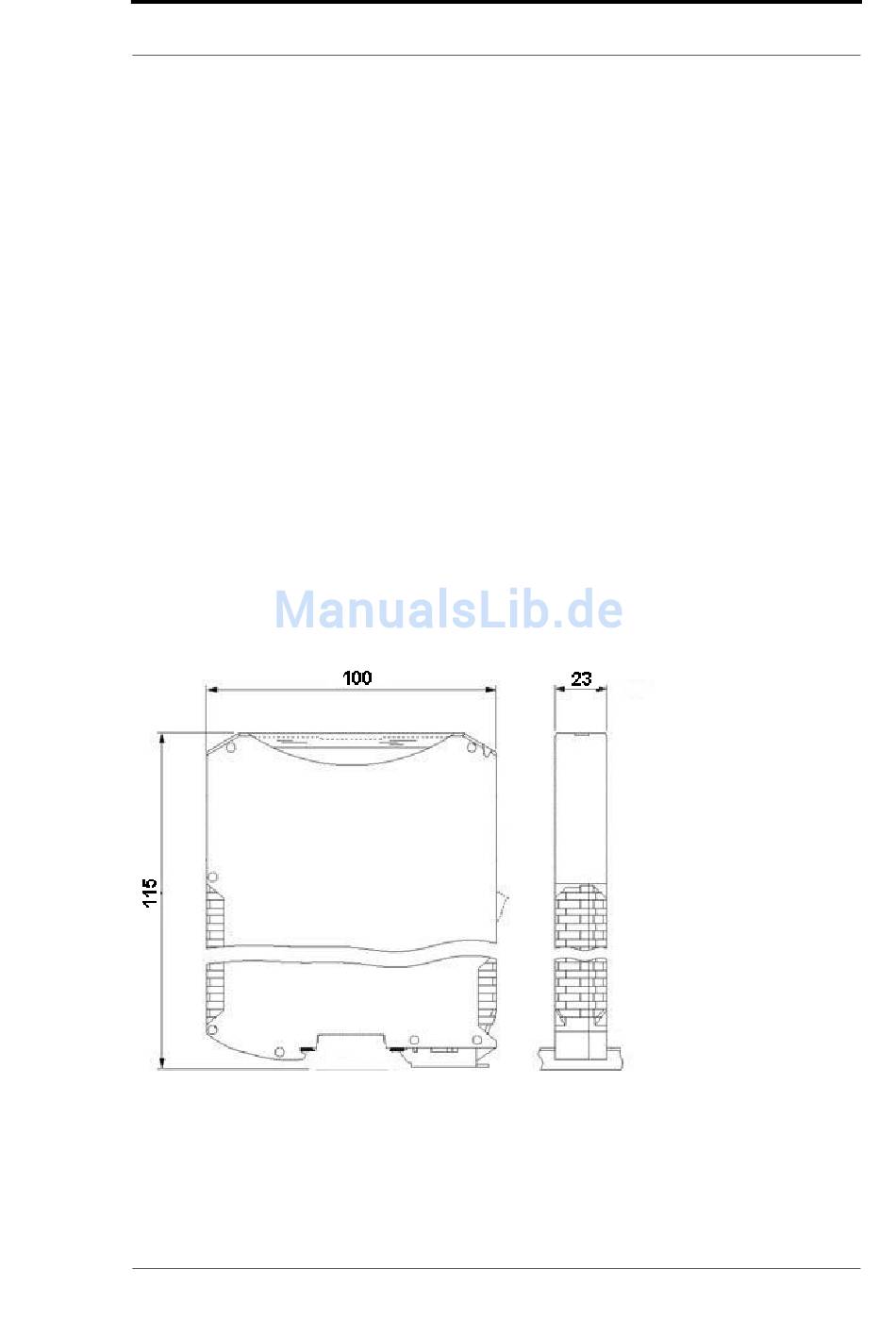

15.4 Maßzeichnung UNIGATE
15.5 Inbetriebnahme
Um ein ordnungsgemäßes Arbeiten der Baugruppe zu gewährleisten, müssen Sie folgende
Schritte bei der Inbetriebnahme unbedingt durchführen:
16.6.17
UNIGATE
®
darf nur von geschultem Personal unter Beachtung der
®
benötigen Sie folgende Komponenten:
®
-Anschluss an das Gateway
®
CL-EC hat die Schutzart IP20 und ist somit für den
®
CL-EtherCAT
®
Feldbus-Gateway UNIGATE
Inbetriebnahmeleitfaden
®
®
CL - EtherCAT V. 2.2
