Deutschmann Automation GmbH & Co. KG
17 Inbetriebnahmeleitfaden
17.1 Beachte
Die Inbetriebnahme des UNIGATE
Sicherheitsvorschriften durchgeführt werden.
17.2 Komponenten
Zur Inbetriebnahme des UNIGATE
®
•
UNIGATE
•
Verbindungsstecker für den CANopen-Anschluss an das Gateway
•
Verbindungsstecker für den DeviceNet
•
DeviceNet
-Kabel (Dieses Kabel ist in der Regel bereits vorort installiert!)
™
•
10..33 VDC-Spannungsversorgung (DIN 19240)
•
Typ- bzw. GSD-Datei und Betriebsanleitung (eine Muster-GSD-Datei sowie das Handbuch
können separat bestellt oder kostenfrei aus dem Internet unter www.deutschmann.de bezo-
gen werden).
17.3 Montage
Die Baugruppe UNIGATE
Schaltschrankeinsatz geeignet. Das Gerät ist für das Aufschnappen auf eine 35 mm
Hutprofilschiene ausgelegt.

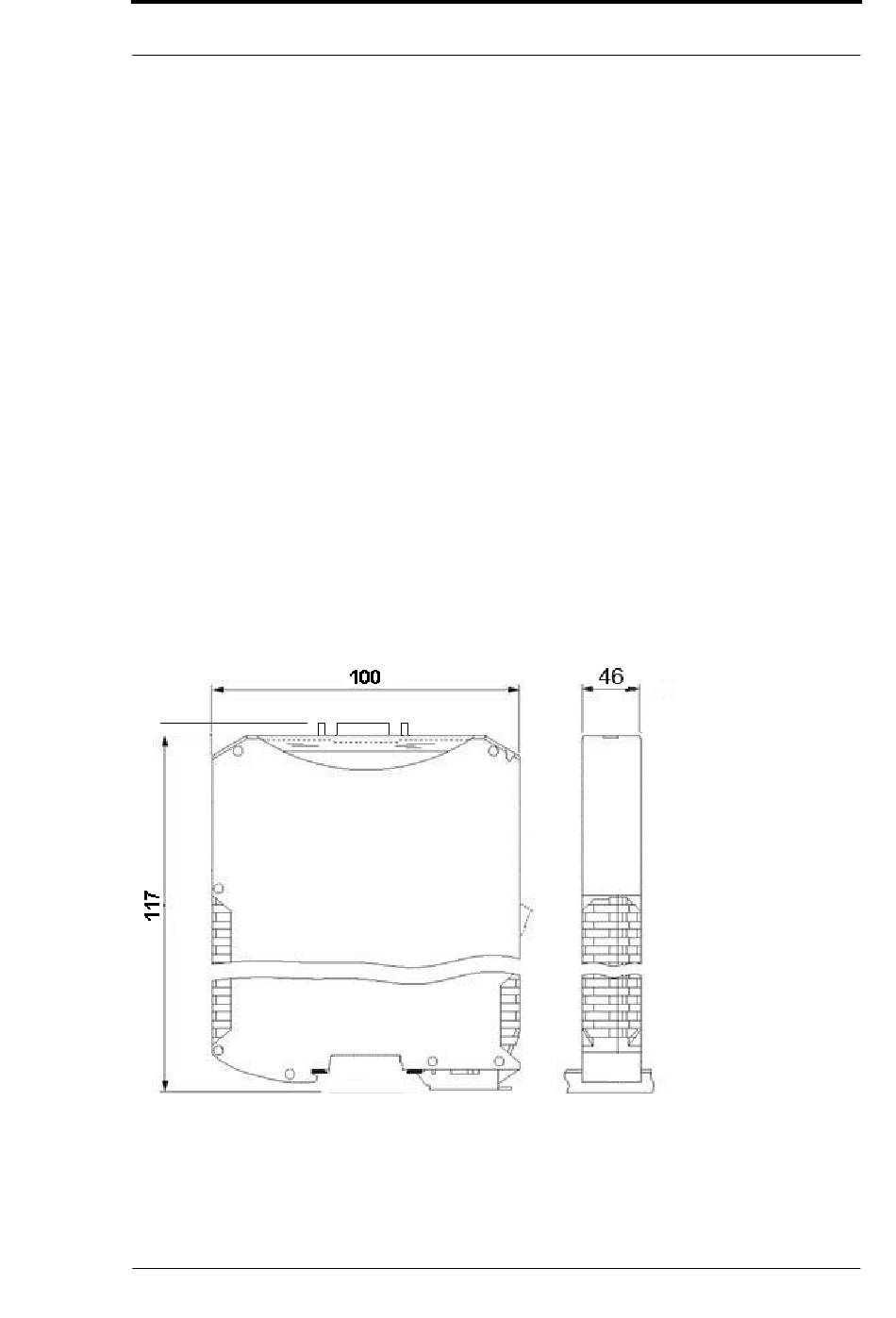

17.4 Maßzeichnung UNIGATE
17.5 Inbetriebnahme
Um ein ordnungsgemäßes Arbeiten der Baugruppe zu gewährleisten, müssen Sie folgende
Schritte bei der Inbetriebnahme unbedingt durchführen:
22.6.20
Feldbus-Gateway UNIGATE
®
darf nur von geschultem Personal unter Beachtung der
®
benötigen Sie folgende Komponenten:
-Anschluss an das Gateway
™
®
CX-C4Map-DN hat die Schutzart IP20 und ist somit für den
®
CX-C4Map-DN
®
CX C4Map - DeviceNet V. 1.0
Inbetriebnahmeleitfaden
47
