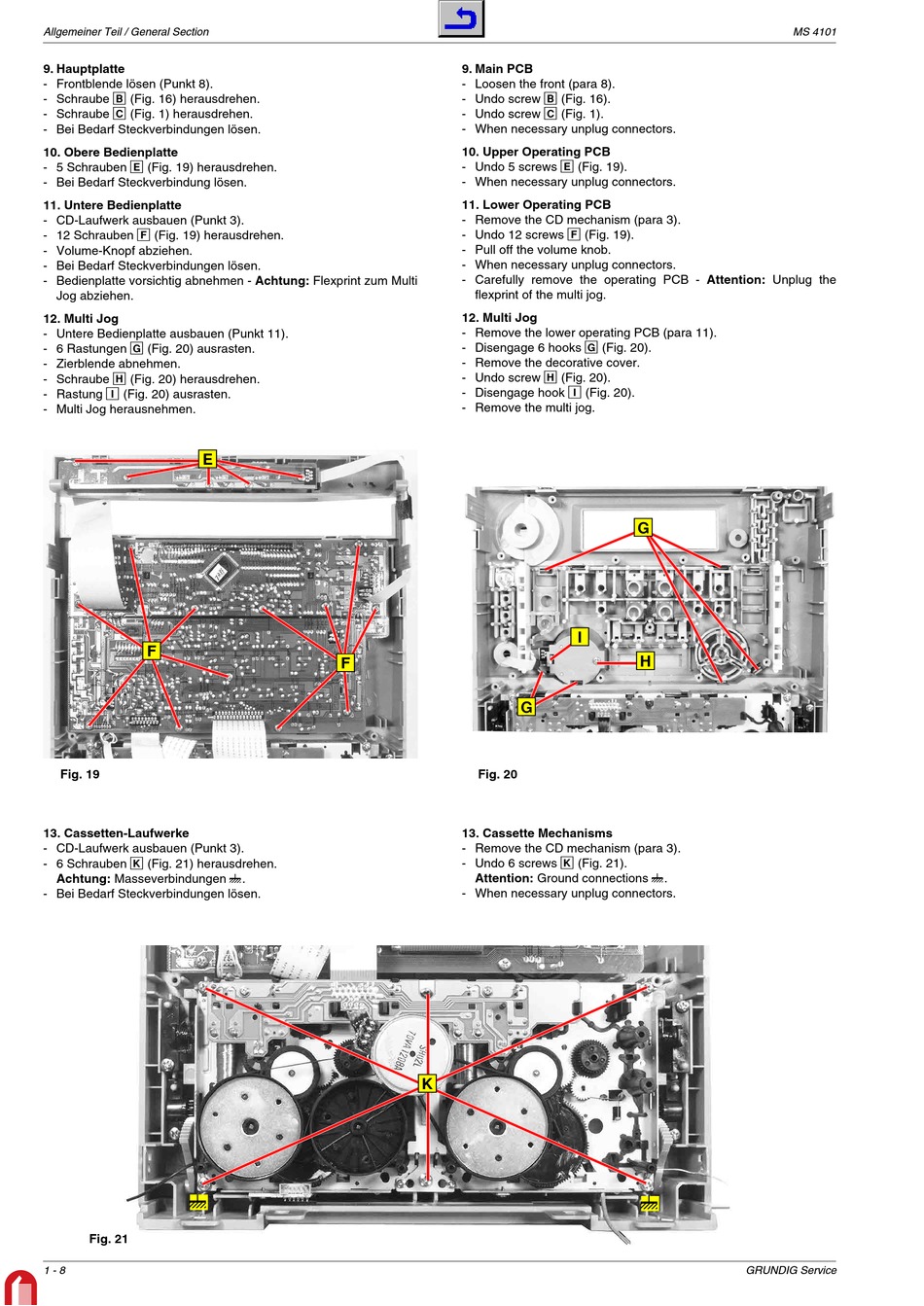

Allgemeiner Teil / General Section
9. Hauptplatte
- Frontblende lösen (Punkt 8).
- Schraube B (Fig. 16) herausdrehen.
- Schraube C (Fig. 1) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
10. Obere Bedienplatte
- 5 Schrauben E (Fig. 19) herausdrehen.
- Bei Bedarf Steckverbindung lösen.
11. Untere Bedienplatte
- CD-Laufwerk ausbauen (Punkt 3).
- 12 Schrauben F (Fig. 19) herausdrehen.
- Volume-Knopf abziehen.
- Bei Bedarf Steckverbindungen lösen.
- Bedienplatte vorsichtig abnehmen - Achtung: Flexprint zum Multi
Jog abziehen.
12. Multi Jog
- Untere Bedienplatte ausbauen (Punkt 11).
- 6 Rastungen G (Fig. 20) ausrasten.
- Zierblende abnehmen.
- Schraube H (Fig. 20) herausdrehen.
- Rastung I (Fig. 20) ausrasten.
- Multi Jog herausnehmen.
E
F
Fig. 19
13. Cassetten-Laufwerke
- CD-Laufwerk ausbauen (Punkt 3).
- 6 Schrauben K (Fig. 21) herausdrehen.
Achtung: Masseverbindungen f.
- Bei Bedarf Steckverbindungen lösen.
f
Fig. 21
1 - 8
9. Main PCB
- Loosen the front (para 8).
- Undo screw B (Fig. 16).
- Undo screw C (Fig. 1).
- When necessary unplug connectors.
10. Upper Operating PCB
- Undo 5 screws E (Fig. 19).
- When necessary unplug connectors.
11. Lower Operating PCB
- Remove the CD mechanism (para 3).
- Undo 12 screws F (Fig. 19).
- Pull off the volume knob.
- When necessary unplug connectors.
- Carefully remove the operating PCB - Attention: Unplug the
flexprint of the multi jog.
12. Multi Jog
- Remove the lower operating PCB (para 11).
- Disengage 6 hooks G (Fig. 20).
- Remove the decorative cover.
- Undo screw H (Fig. 20).
- Disengage hook I (Fig. 20).
- Remove the multi jog.
F
Fig. 20
13. Cassette Mechanisms
- Remove the CD mechanism (para 3).
- Undo 6 screws K (Fig. 21).
Attention: Ground connections f.
- When necessary unplug connectors.
K
G
I
H
G
f
MS 4101
GRUNDIG Service
