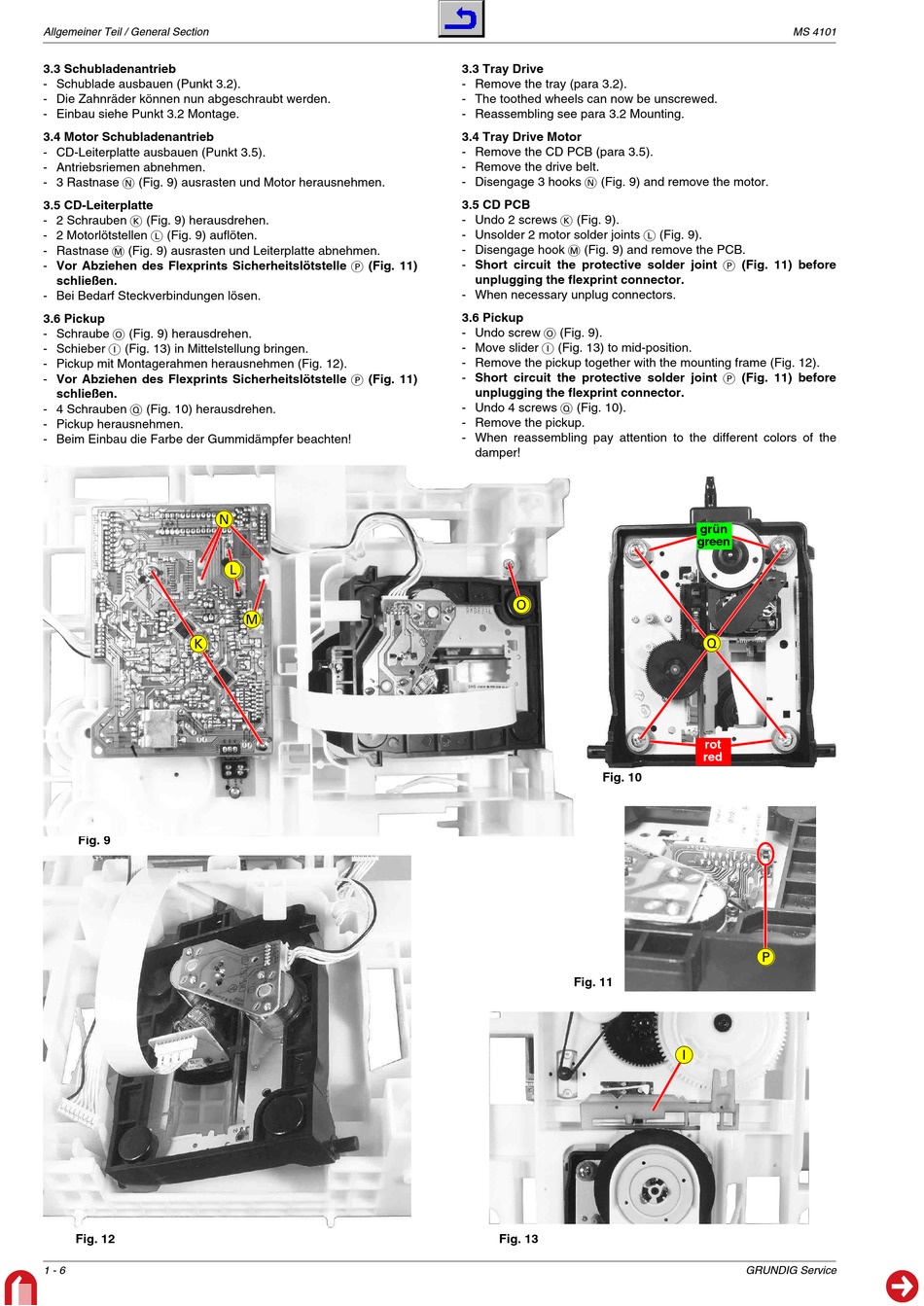

Grundig ms 4101 Serviceanleitung Seite 6

Allgemeiner Teil / General Section
3.3 Schubladenantrieb
- Schublade ausbauen (Punkt 3.2).
- Die Zahnräder können nun abgeschraubt werden.
- Einbau siehe Punkt 3.2 Montage.
3.4 Motor Schubladenantrieb
- CD-Leiterplatte ausbauen (Punkt 3.5).
- Antriebsriemen abnehmen.
- 3 Rastnase N (Fig. 9) ausrasten und Motor herausnehmen.
3.5 CD-Leiterplatte
- 2 Schrauben K (Fig. 9) herausdrehen.
- 2 Motorlötstellen L (Fig. 9) auflöten.
- Rastnase M (Fig. 9) ausrasten und Leiterplatte abnehmen.
- Vor Abziehen des Flexprints Sicherheitslötstelle P (Fig. 11)
schließen.
- Bei Bedarf Steckverbindungen lösen.
3.6 Pickup
- Schraube O (Fig. 9) herausdrehen.
- Schieber I (Fig. 13) in Mittelstellung bringen.
- Pickup mit Montagerahmen herausnehmen (Fig. 12).
- Vor Abziehen des Flexprints Sicherheitslötstelle P (Fig. 11)
schließen.
- 4 Schrauben Q (Fig. 10) herausdrehen.
- Pickup herausnehmen.
- Beim Einbau die Farbe der Gummidämpfer beachten!
N
K
Fig. 9
Fig. 12
1 - 6
L
M
3.3 Tray Drive
- Remove the tray (para 3.2).
- The toothed wheels can now be unscrewed.
- Reassembling see para 3.2 Mounting.
3.4 Tray Drive Motor
- Remove the CD PCB (para 3.5).
- Remove the drive belt.
- Disengage 3 hooks N (Fig. 9) and remove the motor.
3.5 CD PCB
- Undo 2 screws K (Fig. 9).
- Unsolder 2 motor solder joints L (Fig. 9).
- Disengage hook M (Fig. 9) and remove the PCB.
- Short circuit the protective solder joint P (Fig. 11) before
unplugging the flexprint connector.
- When necessary unplug connectors.
3.6 Pickup
- Undo screw O (Fig. 9).
- Move slider I (Fig. 13) to mid-position.
- Remove the pickup together with the mounting frame (Fig. 12).
- Short circuit the protective solder joint P (Fig. 11) before
unplugging the flexprint connector.
- Undo 4 screws Q (Fig. 10).
- Remove the pickup.
- When reassembling pay attention to the different colors of the
damper!
O
Fig. 10
Fig. 11
Fig. 13
MS 4101
grün
green
Q
rot
red
P
I
