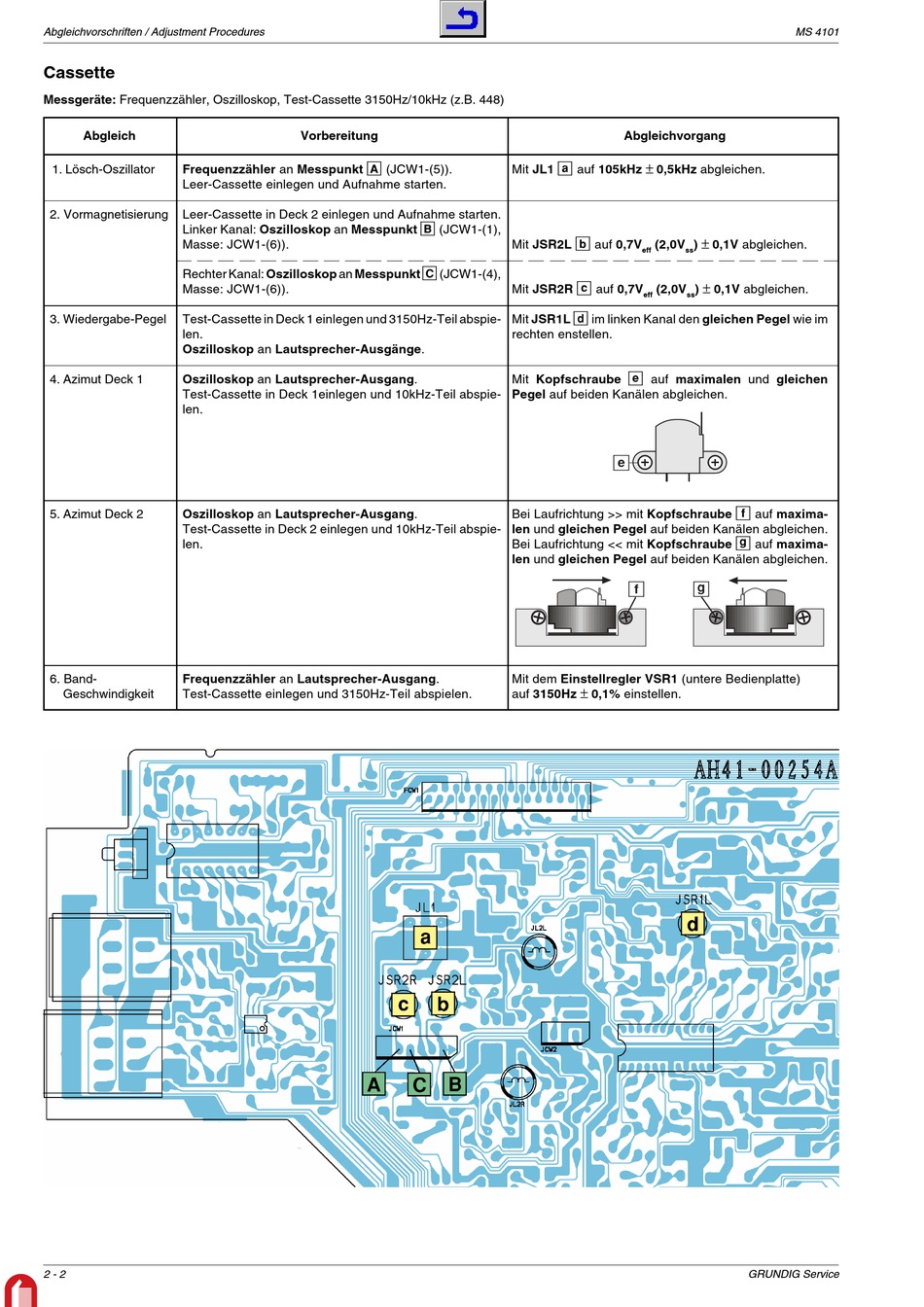

Abgleichvorschriften / Adjustment Procedures
Cassette
Messgeräte: Frequenzzähler, Oszilloskop, Test-Cassette 3150Hz/10kHz (z.B. 448)
Abgleich
1. Lösch-Oszillator Frequenzzähler an Messpunkt
Leer-Cassette einlegen und Aufnahme starten.
2. Vormagnetisierung Leer-Cassette in Deck 2 einlegen und Aufnahme starten.
Linker Kanal: Oszilloskop an Messpunkt
Masse: JCW1-(6)).
Rechter Kanal: Oszilloskop an Messpunkt
Masse: JCW1-(6)).
3. Wiedergabe-Pegel Test-Cassette in Deck 1 einlegen und 3150Hz-Teil abspie-
len.
Oszilloskop an Lautsprecher-Ausgänge.
4. Azimut Deck 1 Oszilloskop an Lautsprecher-Ausgang.
Test-Cassette in Deck 1einlegen und 10kHz-Teil abspie-
len.
5. Azimut Deck 2 Oszilloskop an Lautsprecher-Ausgang.
Test-Cassette in Deck 2 einlegen und 10kHz-Teil abspie-
len.
6. Band- Frequenzzähler an Lautsprecher-Ausgang.
Geschwindigkeit Test-Cassette einlegen und 3150Hz-Teil abspielen.
2 - 2
Vorbereitung
A
(JCW1-(5)).
B
(JCW1-(1),
C
(JCW1-(4),
Abgleichvorgang
±
a
Mit JL1 auf 105kHz 0,5kHz abgleichen.
b
Mit JSR2L auf 0,7V (2,0V
eff ss
c
Mit JSR2R auf 0,7V (2,0V
eff ss
d
Mit JSR1L im linken Kanal den gleichen Pegel wie im
rechten enstellen.
e
Mit Kopfschraube auf maximalen und gleichen
Pegel auf beiden Kanälen abgleichen.
e
Bei Laufrichtung >> mit Kopfschraube
len und gleichen Pegel auf beiden Kanälen abgleichen.
Bei Laufrichtung << mit Kopfschraube
len und gleichen Pegel auf beiden Kanälen abgleichen.
f
Mit dem Einstellregler VSR1 (untere Bedienplatte)
±
auf 3150Hz 0,1% einstellen.
MS 4101
±
) 0,1V abgleichen.
±
) 0,1V abgleichen.
f
auf maxima-
g
auf maxima-
g
