Grundig ms 4101 Serviceanleitung Seite 26

Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of the PCBs

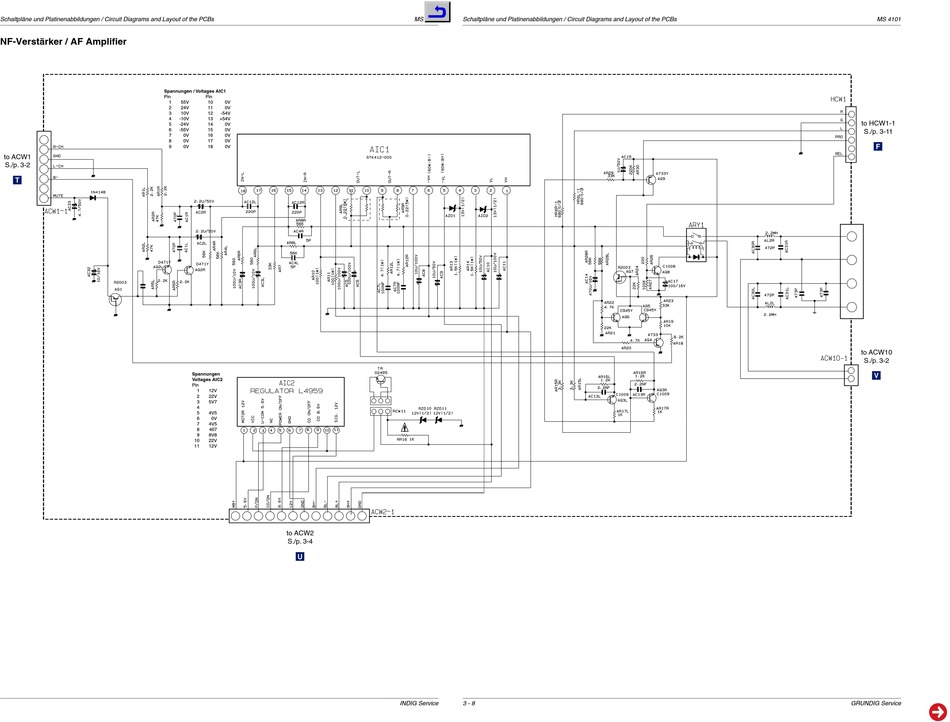

NF-Verstärker / AF Amplifier
Spannungen / Voltages AIC1
Pin
1 55V
2 24V
3 10V
4 -10V
5 -24V
6 -55V
7 0V
8 0V
9 0V
to ACW1
S./p. 3-2
T
Spannungen
Voltages AIC2
Pin
3 - 7
Pin
10 0V
11 0V
12 -54V
13 +54V
14 0V
15 0V
16 0V
17 0V
18 0V
1 12V
2 22V
3 5V7
4
5 4V5
6 0V
7 4V5
8 407
9 8V8
10 22V
11 12V
to ACW2
S./p. 3-4
U
MS 4101 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of the PCBs
GRUNDIG Service 3 - 8
MS 4101
to HCW1-1
S./p. 3-11
F
to ACW10
S./p. 3-2
V
GRUNDIG Service
