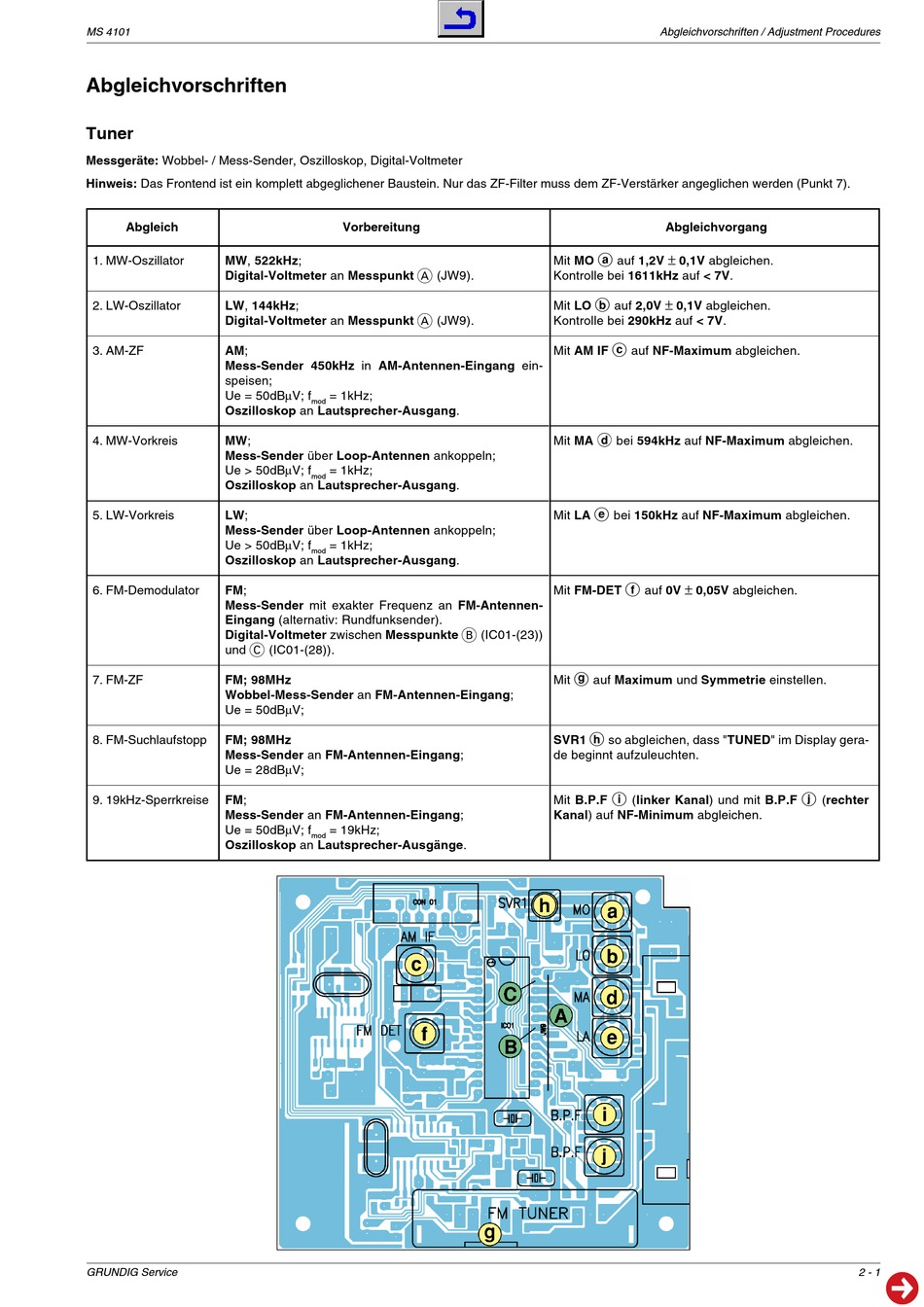

Abgleichvorschriften
Tuner
Messgeräte: Wobbel- / Mess-Sender, Oszilloskop, Digital-Voltmeter
Hinweis: Das Frontend ist ein komplett abgeglichener Baustein. Nur das ZF-Filter muss dem ZF-Verstärker angeglichen werden (Punkt 7).
Abgleich
1. MW-Oszillator
MW, 522kHz;
Digital-Voltmeter an Messpunkt
2. LW-Oszillator
LW, 144kHz;
Digital-Voltmeter an Messpunkt
3. AM-ZF
AM;
Mess-Sender 450kHz in AM-Antennen-Eingang ein-
speisen;
Ue = 50dBµV; f
Oszilloskop an Lautsprecher-Ausgang.
4. MW-Vorkreis
MW;
Mess-Sender über Loop-Antennen ankoppeln;
Ue > 50dBµV; f
Oszilloskop an Lautsprecher-Ausgang.
5. LW-Vorkreis
LW;
Mess-Sender über Loop-Antennen ankoppeln;
Ue > 50dBµV; f
Oszilloskop an Lautsprecher-Ausgang.
6. FM-Demodulator
FM;
Mess-Sender mit exakter Frequenz an FM-Antennen-
Eingang (alternativ: Rundfunksender).
Digital-Voltmeter zwischen Messpunkte
C
und
7. FM-ZF
FM; 98MHz
Wobbel-Mess-Sender an FM-Antennen-Eingang;
Ue = 50dBµV;
8. FM-Suchlaufstopp
FM; 98MHz
Mess-Sender an FM-Antennen-Eingang;
Ue = 28dBµV;
9. 19kHz-Sperrkreise
FM;
Mess-Sender an FM-Antennen-Eingang;
Ue = 50dBµV; f
Oszilloskop an Lautsprecher-Ausgänge.
