MS 4101

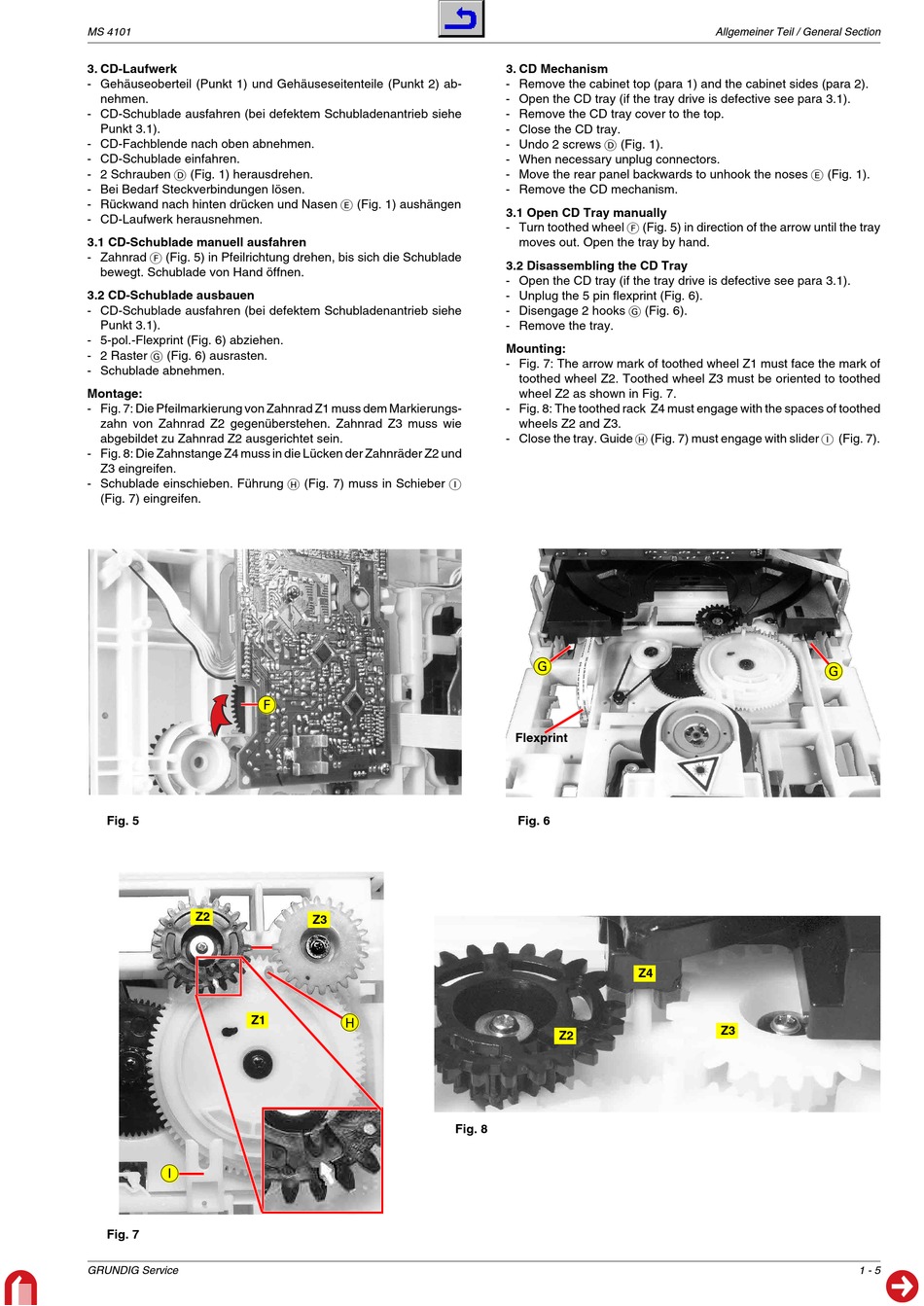

3. CD-Laufwerk
- Gehäuseoberteil (Punkt 1) und Gehäuseseitenteile (Punkt 2) ab-
nehmen.
- CD-Schublade ausfahren (bei defektem Schubladenantrieb siehe
Punkt 3.1).
- CD-Fachblende nach oben abnehmen.
- CD-Schublade einfahren.
- 2 Schrauben D (Fig. 1) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
- Rückwand nach hinten drücken und Nasen E (Fig. 1) aushängen
- CD-Laufwerk herausnehmen.
3.1 CD-Schublade manuell ausfahren
- Zahnrad F (Fig. 5) in Pfeilrichtung drehen, bis sich die Schublade
bewegt. Schublade von Hand öffnen.
3.2 CD-Schublade ausbauen
- CD-Schublade ausfahren (bei defektem Schubladenantrieb siehe
Punkt 3.1).
- 5-pol.-Flexprint (Fig. 6) abziehen.
- 2 Raster G (Fig. 6) ausrasten.
- Schublade abnehmen.
Montage:
- Fig. 7: Die Pfeilmarkierung von Zahnrad Z1 muss dem Markierungs-
zahn von Zahnrad Z2 gegenüberstehen. Zahnrad Z3 muss wie
abgebildet zu Zahnrad Z2 ausgerichtet sein.
- Fig. 8: Die Zahnstange Z4 muss in die Lücken der Zahnräder Z2 und
Z3 eingreifen.
- Schublade einschieben. Führung H (Fig. 7) muss in Schieber I
(Fig. 7) eingreifen.
F
Fig. 5
Z2
Z1
I
Fig. 7
GRUNDIG Service
Z3
H
Fig. 8
3. CD Mechanism
- Remove the cabinet top (para 1) and the cabinet sides (para 2).
- Open the CD tray (if the tray drive is defective see para 3.1).
- Remove the CD tray cover to the top.
- Close the CD tray.
- Undo 2 screws D (Fig. 1).
- When necessary unplug connectors.
- Move the rear panel backwards to unhook the noses E (Fig. 1).
- Remove the CD mechanism.
3.1 Open CD Tray manually
- Turn toothed wheel F (Fig. 5) in direction of the arrow until the tray
moves out. Open the tray by hand.
3.2 Disassembling the CD Tray
- Open the CD tray (if the tray drive is defective see para 3.1).
- Unplug the 5 pin flexprint (Fig. 6).
- Disengage 2 hooks G (Fig. 6).
- Remove the tray.
Mounting:
- Fig. 7: The arrow mark of toothed wheel Z1 must face the mark of
toothed wheel Z2. Toothed wheel Z3 must be oriented to toothed
wheel Z2 as shown in Fig. 7.
- Fig. 8: The toothed rack Z4 must engage with the spaces of toothed
wheels Z2 and Z3.
- Close the tray. Guide H (Fig. 7) must engage with slider I (Fig. 7).
G
Flexprint
Fig. 6
Z4
Z2
Allgemeiner Teil / General Section
G
Z3
